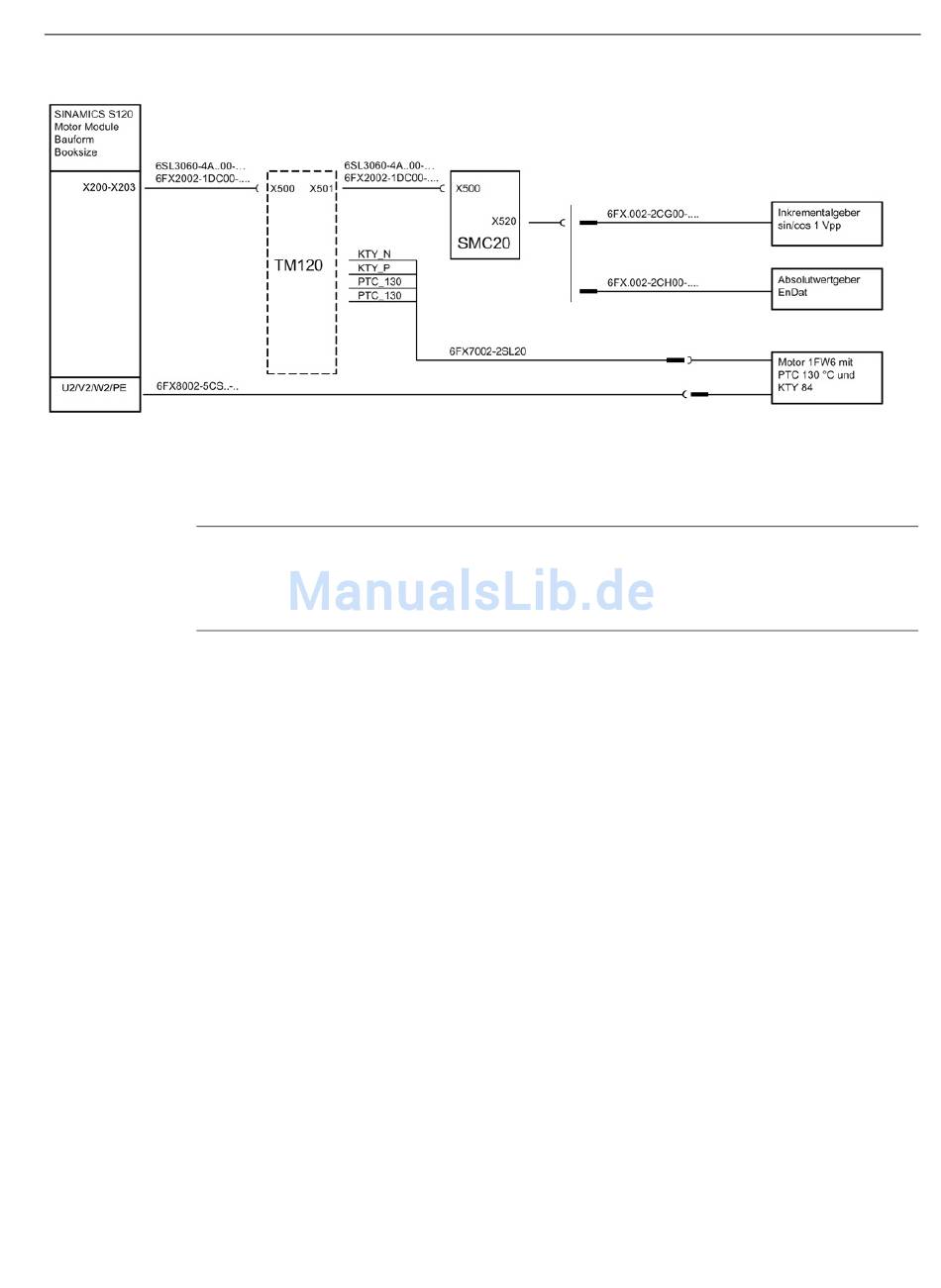

Bild 7-3
Systemeinbindung mit Anschluss des PTC 130 °C und KTY 84 über TM120; Anschluss Winkelmesssystem:
inkrementell oder absolut (EnDat, Bestellbezeichnung EnDat02 oder SSI mit 1 Vss) über SMC20
Hinweis
Informationen zum SME12x, TM120 und SMC20 finden Sie im Gerätehandbuch "SINAMICS
S120 Control Units und Ergänzende Systemkomponenten", welches Sie über Ihre
zuständige Siemens-Niederlassung beziehen können.
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
Elektrischer Anschluss
7.2 Systemeinbindung
107
