Siemens SIMOTICS M-1FE2 Projektierungshandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Motoren
  5. SIMOTICS M-1FE2
  6. Projektierungshandbuch

Siemens SIMOTICS M-1FE2 Projektierungshandbuch

Fur sinamics s120
Vorschau ausblenden Andere Handbücher für SIMOTICS M-1FE2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMOTICS M-1FE2

Inhaltszusammenfassung für Siemens SIMOTICS M-1FE2

  • Seite 3: Antriebstechnik Einbaumotoren Simotics M-1Fe2

    Einleitung Grundlegende Sicherheitshinweise SIMOTICS Beschreibung Mechanische Eigenschaften Antriebstechnik Einbaumotoren SIMOTICS M-1FE2 Motorkomponenten und Optionen Projektierung Projektierungshandbuch Einsatzvorbereitung Montieren Anschließen Technische Daten und Kennlinien Maßzeichnungen Umweltverträglichkeit Anhang A 10/2020 A5E50494252A AA...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Einleitung

    Unter folgendem Link gibt es Informationen, wie Sie Dokumentation auf Basis der Siemens Inhalte individuell zusammenstellen und für die eigene Maschinendokumentation anpassen: http://www.siemens.com/mdm Training Unter folgendem Link gibt es Informationen zu SITRAIN - dem Training von Siemens für Produkte, Systeme und Lösungen der Automatisierungstechnik: SITRAIN (http://siemens.com/sitrain) Technical Support Landesspezifische Telefonnummern für technische Beratung finden Sie im Internet unter...

  • Seite 6: Verweis Auf Eg-Konformitätserklärung

    Die EG-Konformitätserklärung zur Niederspannungsrichtlinie finden Sie im Anhang. Hinweis zu Fremderzeugnissen Hinweis Empfehlung von Fremderzeugnissen Dieses Dokument enthält Empfehlungen von Fremderzeugnissen. Siemens kennt die grundsätzliche Eignung dieser Fremderzeugnisse. Sie können gleichwertige Erzeugnisse anderer Hersteller verwenden. Siemens übernimmt keine Gewährleistung für die Beschaffenheit von Fremderzeugnissen.

  • Seite 7: Inhaltsverzeichnis

    4.1.1 Thermischer Motorschutz ....................47 4.1.1.1 Thermischer Motorschutz mit Temperatursensoren (Standardschutz) ......... 48 4.1.1.2 Temperaturauswertung über PTC-Kaltleiterdrilling (Motorvollschutz, Option) ..... 49 4.1.1.3 Temperaturauswertung über Heißleiter (Universalschutz, Option) ........50 4.1.1.4 Anschlussmöglichkeiten ..................... 51 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 8 Elektrischer Anschluss ...................... 111 8.2.1 Anschlusstechnik ......................111 8.2.1.1 Anschlussleitungen ......................111 8.2.1.2 Leitungsquerschnitte, Leitungsaußendurchmesser und Leitungsausführung bei Asynchronausführungen ....................112 8.2.1.3 Leitungsquerschnitte, Leitungsaußendurchmesser und Leitungsausführung bei Synchronausführungen ....................114 8.2.1.4 Anschlussbelegung des Gebers ..................116 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 9 9.2.2 Technische Daten für die Asynchronausführung ............... 145 Kennlinien ........................147 Maßzeichnungen ..........................149 Umweltverträglichkeit ........................151 Anhang A ............................153 Technische Daten und Maße von empfohlenen Vorschaltdrosseln ........153 Index ..............................159 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 11: Grundlegende Sicherheitshinweise

    Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. • Verwenden Sie für alle Anschlüsse und Klemmen der Elektronikbaugruppen nur Stromversorgungen, die SELV- (Safety Extra Low Voltage) oder PELV- (Protective Extra Low Voltage) Ausgangsspannungen zur Verfügung stellen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 12 Beim Trennen einer Steckverbindung im Betrieb kann ein Lichtbogen entstehen, der zu schweren Verletzungen oder Tod führen kann. • Öffnen Sie Steckverbindungen nur im spannungsfreien Zustand, sofern sie nicht ausdrücklich zum Trennen im Betrieb freigegeben sind. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 13 Sachschäden verursachen. • Wenn Sie den Komponenten näher als 20 cm kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. WARNUNG Unerkannte Gefahren durch fehlende oder unleserliche Warnschilder Fehlende oder unleserliche Warnschilder können dazu führen, dass Gefahren unerkannt...
  • Seite 14 Betrieb elektromagnetische Felder (EMF). Dadurch sind insbesondere Personen mit Herzschrittmachern oder Implantaten gefährdet, die sich in unmittelbarer Nähe der Anlagen aufhalten. • Halten Sie als betroffene Person den im Kapitel "Bestimmungsgemäßer Gebrauch" genannten Abstand zu den jeweiligen Motoren ein. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 15 Ausfälle sowie eine verkürzte Lebensdauer von Motoren. • Betreiben Sie den Motor gemäß der Spezifikation. • Betreiben Sie die Motoren nur mit wirksamer Temperaturüberwachung. • Schalten Sie den Motor bei zu hohen Temperaturen sofort ab. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 16 • Montieren Sie den Motor so, dass er im Betrieb nicht zugänglich ist. Maßnahmen im Wartungsfall: • Lassen Sie den Motor vor Beginn der Arbeiten abkühlen. • Benutzen Sie entsprechende Körperschutzmittel, z. B. Handschuhe. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 17: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    – Tragen eines EGB-Armbands – Tragen von EGB-Schuhen oder EGB-Erdungsstreifen in EGB-Bereichen mit leitfähigem Fußboden • Legen Sie elektronische Bauteile, Baugruppen oder Geräte nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB- Transportbehälter). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 18: Security-Hinweise

    Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 19: Restrisiken Von Antriebssystemen (Power Drive Systems)

    6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 20 Grundlegende Sicherheitshinweise 1.4 Restrisiken von Antriebssystemen (Power Drive Systems) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 21: Beschreibung

    • Halten Sie als betroffene Person einen Mindestabstand von 500 mm zu den Motoren ein. Wenn Sie Sonderausführungen und Bauvarianten einsetzen wollen, die in technischen Details von den hier beschriebenen Motoren abweichen, nehmen Sie mit Ihrer zuständigen Siemens- Niederlassung Kontakt auf.
  • Seite 22 Wenn Sie eine Maschine verwenden, die nicht der Richtlinie 2006/42/EG entspricht, besteht die Gefahr von Tod, schwerer Körperverletzung und/oder Sachschaden. • Nehmen Sie die Maschine erst in Betrieb, wenn die Maschine den Bestimmungen der EG- Maschinenrichtlinie 2006/42/EG entspricht und die Konformität erklärt wurde. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 23: Übersicht Über Die Motoren

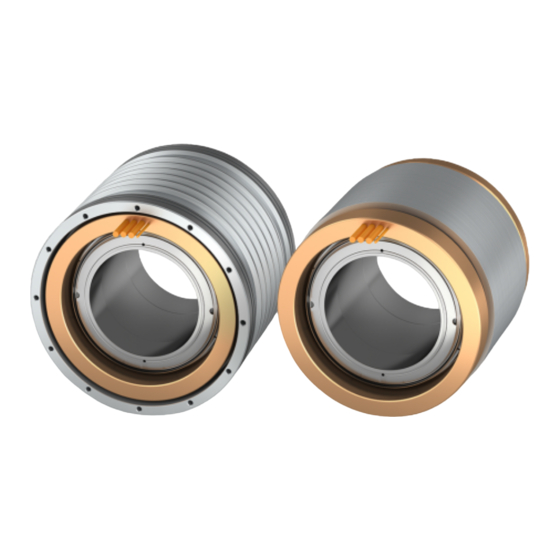

    3 Einbaumotor 1FE2 montiert (Darstellung ohne Welle) Baugroßen 16-polig 1FE218.-8L.. (Achshöhen) Nach der Montage des Läufers in den Ständer entsteht ein kompletter Motor. Der Einbaumotor wird in der Regel in eine Motorspindel eingebaut. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 24: Aufbau Einer Motorspindel

    Lagerschild NDE (NDE = Non Drive End), B-Seite Bild 2-1 Aufbau einer Motorspindel Hinweis Für die Konstruktion der Lagerung, Schmierung und Kühlung ist der Spindelhersteller verantwortlich. Zum Erreichen der elektrischen Kennwerte wird eine ferritische Spindelwelle vorausgesetzt. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 25: Technische Merkmale Und Systemvoraussetzungen

    Die Motorenreihe SIMOTICS fällt nicht in den Geltungsbereich der EMV-Richtlinie. Die Produkte gelten nicht als Geräte im Sinne der Richtlinie. Eingebaut und bei Betrieb an einem Umrichter muss der Motor zusammen mit dem Power Drive System die Anforderungen der betreffenden EMV-Richtlinie einhalten. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 26: Underwriters Laboratories

    Inhalte des Angebots und das Vorhandensein des UL bzw. cUL- Zeichens auf dem Leistungsschild (Typenschild)! Qualitätssysteme Die Siemens AG setzt ein Qualitätsmanagementsystem ein, das die Anforderungen von ISO 9001 und ISO 14001 erfüllt. Zertifikate zur Motorenreihe SIMOTICS können unter folgendem Link aus dem Internet heruntergeladen werden: Zertifikate für SIMOTICS-Motoren...

  • Seite 27: Technische Merkmale

    ≦ 1 + 0,5 % bei 20 1/min und M /2 bezogen auf Bemessungsmoment UL-Kennzeichnung Motoren sind UL-1004 zugelassen. Hinweis Technische Daten sind Systemdaten und gelten nur in Verbindung mit den angegebenen Systemkomponenten (1FE2-Einbaumotor, Antriebssystem SINAMICS S120, VPM usw.). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 28: Läufergewichte Und Massenträgheitsmomente

    J ohne Hülse Masse ohne Hülse Masse ohne Kühlmantel in kgm in kg in kg 1FE2093-8A☐☐☐-☐☐☐☐ 0,0203 1FE2094-8A☐☐☐-☐☐☐☐ 0,0266 1FE2094-8C☐☐☐-☐☐☐☐ 0,0377 12,2 1FE2095-8C☐☐☐-☐☐☐☐ 0,0443 14,3 1FE2145-8C☐☐☐-☐☐☐☐ 0,2667 36,1 1FE2147-8C☐☐☐-☐☐☐☐ 0,3589 48,6 Die Masseangaben sind gerundet. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 29: Systemvoraussetzungen

    Wenn Sie die Motoren mit älteren Softwareständen betreiben, müssen Sie die Motoren wie Fremdfabrikate in Betrieb nehmen. Dabei sind Einschränkungen in der technischen Performance möglich. Kontaktieren Sie dazu Ihren technischen Support von Siemens. • Hohlwellenmesssystem Parametrierung des Umrichters Die Bemessungsdaten der Motoren gelten für eine Umrichterpulsfrequenz von 4 kHz.

  • Seite 30: Varianten Der Systemeinbindung Bei Motoren In Synchronausführung

    11 SINAMICS S120 Motor Module, Bauform 23 Wicklung 1FE2, Anschluss über Anschlusskasten Booksize, DRIVE CLiQ-Kommunikation über SMC20 Einbaumotor 1FE2 Signalleitung für Geber und Temperatursensor, Rundstcker M23, 17-polig 21 Inkrementalgeber sin/cos 1 Vpp, oder Ab- solutwertgeber EnDat 2.1 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 31 11 SINAMICS S120 Motor Module, Bauform 22 Wicklung 1FE2, Anschluss über Anschlusskas- Booksize, DRIVE CLiQ-Kommunikation über SMC20 12 Auslösegerät Signalleitung für Geber und Temperatur- sensor, Rundstcker M23, 17-polig Einbaumotor 1FE2 Signalleitung für PTC über Auslösegerät Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 32: Varianten Der Systemeinbindung Bei Motoren In Asynchronausführung

    11 SINAMICS S120 Motor Module, Bauform 23 Wicklung 1FE2, Anschluss über Anschlusskasten Booksize, DRIVE CLiQ-Kommunikation über SMC20 Einbaumotor 1FE2 Signalleitung für Geber und Temperatursensor, Rundstcker M23, 17-polig 21 Inkrementalgeber sin/cos 1 Vpp, oder Ab- solutwertgeber EnDat 2.1 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 33 11 SINAMICS S120 Motor Module, Bauform 22 Wicklung 1FE2, Anschluss über Anschlusskas- Booksize, DRIVE CLiQ-Kommunikation über SMC20 12 Auslösegerät Signalleitung für Geber und Temperatur- sensor, Rundstcker M23, 17-polig Einbaumotor 1FE2 Signalleitung für PTC über Auslösegerät Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 34: Aufbau Des Motors In Der Synchronausführung

    Sonderausführungen und Bauvarianten können in Lieferumfang und technischen Details abweichen. APM-Läufer Ständerausführung mit Kühlmantel (Standard) Ständerausführung ohne Kühlmantel (optional) Runddichtringe (4x) (für Ausführung mit Standard-Kühlmantel) Motorleistungsschild (Typenschild) Bild 2-2 Teile des 1FE2-Einbaumotors in der Synchronausführung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 35: Aufbau Des Läuferpakets (Apm)

    Der Läufer sitzt auf einer Innenhülse mit Stufenpresssitz. Der Läufer wird vom Spindelhersteller durch thermisches Fügen auf die Spindel montiert. Der Pressverband kann mit der Methode des Druckölverfahrens ohne Veränderung der Fügeflächen gelöst werden. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 36: Aufbau Der Ständer

    Aufnahme der Wuchtgewichte.(siehe Abbildung Aufbau APM-Läufer, Position ②) Aufbau der Ständer Ständer ohne Kühlmantel (optional) Ständer mit Kühlmantel (Standardausführung) Ständerpakete im Schnitt Leitungen für Leistungsanschluss und Tempe- Runddichtring ratursensoren Gewinde für Axialbefestigung Wickelkopf Ständerpaket Leckagenut Kühlmantel mit Kühlkanal getränkte Wicklung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 37: Aufbau Des Motors In Der Asynchronausführung

    Bild 2-4 Teile des 1FE2-Einbaumotors in der Asynchronausführung Aufbau der Ständer für die Asynchronausführung Ständer ohne Kühlmantel Leitungen für Leistungsanschluss und Tem- peratursensoren Wickelkopf, vergossen Ständerpaket Bild 2-5 Ständer ohne Kühlmantel, vergossen, im Schnitt Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 38: Leistungsschildangaben

    Norm für alle drehenden elektrischen Maschinen Maximale Drehzahl über Frequenzumrichter in 1/min Masse von Ständer und Läufer in kg Maximale Stromstärke in A Maximales Drehmoment in Nm Technische Daten bei S1 und S6 40% 2 min Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 39: Leistungsschildangaben (Typenschild) Vom 1Fe2 In Asynchronausführung, Sternschaltung

    Angaben zur Wasserkühlung, Durchflussmenge, maximal zulässige Kühlmitteltemperatur in °C, Systemdruck des Kühlsystems in MPa Anschrift des Herstellers Masse von Ständer und Läufer in kg Kennzeichnung Temperatursensor Maximalwerte des Motors Technische Daten bei S1 Bauform Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 40: Leistungsschildangaben (Typenschild) Vom 1Fe2 In Asynchronausführung, Stern-Dreieckschaltung

    Anschrift des Herstellers Masse von Ständer und Läufer in kg Kennzeichnung Temperatursensor Maximalwerte des Motors bei Dreieckschaltung Technische Daten bei S1-Betrieb mit Dreieckschaltung Maximalwerte des Motors bei Sternschaltung Technische Daten bei S1-Betrieb mit Sternschaltung Bauform Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 41: Auswahl- Und Bestelldaten

    Einsatz von kleineren Motor Modules Hinweis Kleinere Motor Modules mit I < I können bei einigen Motortypen den nutzbaren n Motor Drehzahlbereich, auch im Teillastbetrieb, einschränken. Wenden Sie sich deshalb an Ihre zuständige Siemens-Niederlassung. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 42: 2.8 Aufbau Der Artikelnummer

    300 mm (alle außer 1FE218☐) 350 mm (alle außer 1FE218☐) G1☐ Sonderlänge 200 mm (nur 1FE218☐) 250 mm (nur 1FE218☐) 300 mm (nur 1FE218☐) 350 mm (nur 1FE218☐) 400 mm (nur 1FE218☐) 450 mm (nur 1FE218☐) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 43 Läuferpaket ohne Hülse, Innendurchmesser einbaufertig bearbeitet, unge- wuchtet, (auf Anfrage) Läuferpaket mit Standardhülse Sonderausführung Q1☐ Versionsstand Mit Temp-Sensor Pt1000 - Stern-Schaltung Mit Temp-Sensor Pt1000 - Stern-Dreieck-Schaltung Optionen Rotor vorgewuchtet (nur für 1FE218☐-8L verfügbar) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 45: Mechanische Eigenschaften

    Hülse mit Hülse ohne Hülse mit Hülse ohne Hülse 16-polig 1FE2182-8LN 1FE2182-8LH 1FE2183-8LN 1FE2183-8LH 1FE2184-8LN 1FE2184-8LK 1FE2184-8LH 1FE2185-8LN 1FE2185-8LL 1FE2185-8LH 1FE2186-8LN 1FE2186-8LM 1FE2186-8LH 1FE2187-8LN 1FE2187-8LH 8-polig 1FE2093-8A 1FE2094-8A 1FE2094-8C 1FE2095-8C 1FE2145-8C 1FE2147-8C Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 46: Läuferhülsen

    • Schützen Sie die Motorkomponenten vor Feuchtigkeit, Fremdkörpern und gegen Berührungen. Stator und Rotor haben im Lieferzustand die Schutzart IP00 gemäß EN 60034-5. Die endgültige Schutzart legt der Spindelhersteller durch die Konstruktion des Spindelgehäuses fest. Empfohlene Schutzart: mindestens IP54 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 47: Zulässige Motorschwingungen

    ≤ 4,5 mm/s > 250 Hz Schwingbeschleunigung a ≤ 10 m/s Maximal zulässige axiale Schwingwerte Schwinggeschwindigkeit Schwingbeschleunigung = 4,5 mm/s = 2,25 m/s peak Bild 3-1 Maximal zulässige Schwinggeschwindigkeit in Abhängigkeit von Schwingweg und Schwingbeschleunigung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 48 Das Bewerten der Schwingbeschleunigung erfolgt im Frequenzband von 10 ... 2000 Hz. Hinweis Wenn Schwingungsanregungen > 2000 Hz (z. B. Zahneingriffsfrequenzen) auftreten können, müssen Sie den Messbereich entsprechend angepassen. Die zulässigen Maximalwerte bleiben unverändert. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 49: Motorkomponenten Und Optionen

    An Gehäusebauteilen elektrischer Motoren können hohe Temperaturen bis über 100 °C auftreten. Wenn temperaturempfindliche Teile, z. B. elektrische Leitungen oder elektronische Bauteile an heißen Oberflächen anliegen, können diese Teile beschädigt werden. • Stellen Sie sicher, dass keine temperaturempfindlichen Teile an heißen Oberflächen anliegen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 50: Thermischer Motorschutz Mit Temperatursensoren (Standardschutz)

    Alarm/Abschaltung bei 160 °C ± 5 °C Die Widerstandsänderung ist proportional zur Änderung der Wicklungstemperatur. Der Temperaturgang wird in der Regelung berücksichtigt. Das nachfolgende Bild zeigt den Widerstandsverlauf in Abhängigkeit von der Temperatur für den Temperatursensor Pt1000. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 51: Temperaturauswertung Über Ptc-Kaltleiterdrilling (Motorvollschutz, Option)

    Über externes Auslösegerät Anschlussmöglichkeiten (Seite 51) Leitungsquer- 0,14 mm / 0,9 mm schnitt/Außendurchmesser 180 °C Ansprechtemperatur Hinweis: Die Kaltleiter haben keine lineare Kennlinie und sind damit nicht zur Ermittlung der momen- tanen Temperatur geeignet. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 52: Temperaturauswertung Über Heißleiter (Universalschutz, Option)

    Sie sind für den Betrieb des Motors an Fremdsystemen vorgesehen. Der Heißleiter wird entsprechend der Projektierungs- und Betriebsanleitung des Fremdsystems angeschlossen. Die Motortemperatur wird über das Sensorsignal vom Antriebssystem erfasst und ausgewertet (siehe Dokumentation des Antriebssystems). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 53: Anschlussmöglichkeiten

    An Gehäusebauteilen elektrischer Motoren können hohe Temperaturen bis über 100 °C auftreten. Wenn temperaturempfindliche Komponenten, z. B. elektrische Leitungen oder elektronische Bauteile an heißen Oberflächen anliegen, können diese Komponenten beschädigt werden. • Stellen Sie sicher, dass keine temperaturempfindlichen Komponenten an heißen Oberflächen anliegen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 54 Pt1000 und PTC können Sie folgendermaßen anschließen: • PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 an SMC20 oder SME20 • PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 direkt an das Antriebssystem • PTC und Pt1000 an SME120 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 55 Weitere Informationen zum Anschluss und Betrieb des SMC20 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Hinweis SME20 Weitere Informationen zum Anschluss und Betrieb des SME20 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 56 Motorkomponenten und Optionen 4.1 Motorkomponenten Anschluss PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 ohne SMC/SME direkt an das Antriebssystem Bild 4-3 Anschluss PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 direkt an das Antriebssystem Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 57 Anschluss PTC und Pt1000 an SME120 Bild 4-4 Anschluss PTC und Pt1000 an SME120 Hinweis SME120 Weitere Informationen zum Anschluss und Betrieb des SME120 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 58: Geber

    Kapitel Kommutierungswinkel und Pollageidentifikation (Seite 70). Verwendbare Gebersysteme • Zahnradgeber oder • ein vergleichbares Hohlwellengebersystem mit sinusförmigen Spannungssignalen 1 Vpp. Hinweis Das Gebersystem ist nicht im Lieferumfang enthalten. Bild 4-5 Geber-Montageschema Es können Messsysteme verschiedener Hersteller verwendet werden. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 59: Geberloser Betrieb

    Die empfohlenen Geber sind Fremderzeugnisse, die grundsätzlich geeignet sind. Der Anwender muss die notwendige Kompatibilität der Gebersysteme in den jeweiligen Applikationen prüfen und sicherstellen. Eine Gewährleistung für die Beschaffenheit von Fremderzeugnissen übernimmt Siemens nicht. Für technische Auskünfte oder Bestellanfragen wenden Sie sich direkt an die genannten Hersteller.

  • Seite 60: Kühlung

    Bei der Verwendung verschiedener leitender Materialien können Materialschäden durch die Wirkung der chemischen Spannungsreihe auftreten. • Verwenden Sie kein Zink im Kühlkreislauf. • Verwenden Sie für Leitungen und Armaturen Messing, Edelstahl oder Kunststoff. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 61: Verwendete Werkstoffe Im Kühlkreislauf Des Motors

    • Bauen Sie einen geschlossenen Kühlkreislauf mit Kühlaggregat in Edelstahltechnik. Der Kühlkreislauf gibt die Wärme über einen Wasser-Wasser-Wärmetauscher ab. • Verwenden Sie für alle weiteren Komponenten, z. B. Kühlkreislauf-Leitungen und Fittings, die Materialien ABS, Edelstahl oder allgemeinem Baustahl. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 62: Projektierung Des Kühlkreislaufs

    • Stellen Sie die erforderliche Kühlmittelmenge pro Zeiteinheit nach den Angaben in den technischen Daten der Geräte und Motoren ein. Hinweis Bauen Sie in den Kühlkreislauf einen Rückspülfilter gegen Verstopfungen und Korrosion ein, damit angelagertes Material ausgespült wird. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 63: Druckverlust

    Werte für die Asynchronausführung Volumenstrom Q in l/min 1FE209☐-8☐☐☐☐-☐☐☐☐ 1FE214☐-8☐☐☐☐-☐☐☐☐ Druckabgleich Wenn verschiedene Komponenten im Kühlkreislauf angeschlossen sind, kann ein Druckabgleich erforderlich sein. Drosselelemente werden am Kühlmittelaustritt des Motors oder der jeweiligen Komponente installiert. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 64: Vermeiden Von Kavitation

    Leistung ausgelegt. Ein Betrieb bis +40 °C Kühlmittel-Eintrittstemperatur ist mit reduzierten Leistungsdaten möglich. Reduzierung des Drehmoments bezogen auf M in % Kühlmitteleintrittstemperatur in °C Bild 4-6 Einfluss der Kühlmittel-Eintrittstemperatur auf M in Prozent Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 65: Abzuführende Kühlleistungen (Verlustleistung)

    Die Zwischenwerte der Kühlleistung können im Verhältnis zur Drehzahl linear abgeschätzt werden. Die abzuführende Kühlleistung ist abhängig von der Nennleistung P des Motors. Wenn der Motor mit geringerer Leistung betrieben wird, verrringert sich die abzuführende Kühlleistung annähernd linear. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 66: Berechnung Der Abzuführenden Kühlleistung (Verlustleistung)

    1FE2184-8LH☐☐-☐CC1 105,5 4200 1000 1FE2185-8LN☐☐-☐CC1 62,0 2420 1FE2185-8LL☐☐-☐CC1 86,6 3440 1FE2185-8LH☐☐-☐CC1 122,5 4200 1000 1FE2186-8LN☐☐-☐CC1 71,8 2400 1FE2186-8LM☐☐-☐CC1 86,2 3000 1FE2186-8LH☐☐-☐CC1 142,4 4200 1000 10,9 1FE2187-8LN☐☐-☐CC1 80,1 2670 1FE2187-8LH☐☐-☐CC1 158,9 4200 1000 12,2 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 67 4750 1FE2094-8CG☐☐-☐☐☐2 18,5 3200 1FE2094-8CG☐☐-☐☐☐2 1050 1FE2094-8CJ☐☐-☐☐☐1 18,5 1300 0,95 4,05 1FE2095-8CG☐☐-☐☐☐2 3000 1FE2095-8CG☐☐-☐☐☐2 18,5 1000 1FE2095-8CJ☐☐-☐☐☐1 22,5 1250 3,75 1,15 1FE2145-8CC☐☐-☐☐☐2 1500 0,35 2,05 1FE2145-8CC☐☐-☐☐☐2 1FE2145-8CE☐☐-☐☐☐1 1FE2147-8CC☐☐-☐☐☐2 1300 2,35 0,45 1FE2147-8CC☐☐-☐☐☐2 1FE2147-8CE☐☐-☐☐☐1 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 68: Kühlmittel

    Bei Frostschutzanteil < 30 % ist kein Derating erforderlich. Maßnahmen bei Frostgefahr Bei Frostgefahr ergreifen Sie für fertige oder vormontierte Motorspindeleinheiten Frostschutzmaßnahmen. • Füllen Sie für den Betrieb Frostschutzmittel auf (siehe Tabelle "Wasserspezifikation als Kühlmittel"). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 69: Hersteller Von Chemischen Additiven

    Hinweis zu Fremderzeugnissen Hinweis Empfehlung von Fremderzeugnissen Dieses Dokument enthält Empfehlungen von Fremderzeugnissen. Siemens kennt die grundsätzliche Eignung dieser Fremderzeugnisse. Sie können gleichwertige Erzeugnisse anderer Hersteller verwenden. Siemens übernimmt keine Gewährleistung für die Beschaffenheit von Fremderzeugnissen. Einbaumotoren SIMOTICS M-1FE2...

  • Seite 70: Weitere Kühlmittel

    Hinweis Verträglichkeit von Kühlmittelzusätzen Biozid und Antifrogen N dürfen nicht miteinander gemischt werden. • Wenn kein chloriertes Trinkwasser zu Verfügung steht, mischen Sie dem Trinkwasser z. B. Antifrogen N oder ein Biozid zu. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 71 – Eisen ablagernde Bakterien • Mischen Sie dem Kühlwasser ein Biozid bei, das gegen die ermittelten Mikroben wirkt. Passen Sie die Dosierung und die Verträglichkeit mit einem eventuell eingesetzten Inhibitor entsprechend der Herstellerempfehlung an. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 72: Kommutierungswinkel Und Pollageidentifikation

    Überlagerung der beiden Magnetfelder von Stator und Rotor. Durch eine Messung können Sie diesen "Synchronisierungswinkel" in Bezug auf die Nullmarke des Gebersystems ermitteln und im Antriebssystem speichern (Kommutierungswinkeloffset). Voraussetzung Sie verwenden den Inbetriebnahmeassistenten "STARTER"zur Inbetriebnahme. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 73: Vorgehensweise

    Ist der Winkel bereits bekannt, z. B. aus dem Endabnahmeprotokoll, verwenden Sie diesen Wert zum Überprüfen des ermittelten Werts. Hinweis Abweichungen > 5° Bei Abweichungen > 5° nehmen Sie Rücksprache mit dem autorisierten Fachpersonal des Herstellers. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 74 Motorkomponenten und Optionen 4.1 Motorkomponenten Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 75: Projektierung

    9. Festlegung weiterer Systemkomponenten 10.Berechnung des Strombedarfs für die DC-24-V-Versorgung der Komponenten und Bestimmung der Stromversorgungen (SITOP Geräte, Control Supply Modules) 11.Bestimmung der Komponenten für die Verbindungstechnik 12.Aufbau der Komponenten des Antriebsverbands ☐ Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 76: Klärung Der Art Des Antriebs

    Die Anbindung der Antriebe an das überlagerte Automatisierungssystem erfolgt über PROFIBUS. 3. Festlegung des Lastfalls, Berechnung des max. Lastmomentes, Festlegung des Motors Die Grundlage für die Festlegung der Motoren sind die motortypspezifischen Grenzkennlinien. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 77 M in Nm; n in 1/min Bild 5-1 Grenzkennlinien für einen Synchronmotor Der Motor wird entsprechend dem Lastfall festgelegt, der von der Anwendung vorgegeben wird. Für die verschiedenen Lastfälle verwenden Sie unterschiedliche Kennlinien. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 78: Festlegen Des Motors Nach Dem Lastfall

    Arbeitspunkt erfolgt eine Grundlastauslegung. Das Grundlastmoment muss auf oder unterhalb der S1-Kennlinie liegen. Für kurzzeitige Überlastfälle (z. B. beim Anfahren) erfolgt eine Überlastauslegung. Das Spitzenmoment muss bei Synchronmotoren unterhalb der Spannungsgrenzkurve liegen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 79 Dauerbetrieb (S1) für x h (mit Wasserkühlung) AP 3 Dauerbetrieb (S1) für x h (ohne Wasserkühlung) Bild 5-2 Motorauswahl für Lastbeispiele mit konstanter Einschaltdauer Hinweis Bei Betrieb ohne Wasserkühlung muss freie Konvektion möglich sein. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 80: Lastspiele Mit Unterschiedlicher Einschaltdauer

    Berücksichtigen Sie eine Überlastauslegung bei Lastspielen mit unterschiedlicher Einschaltdauer. Hinweis Für Lastspiele im Feldschwächbereich muss die Projektierung mit dem Projektierungstool SIZER for SIEMENS Drives erfolgen. Für Lastspiele außerhalb des Feldschwächbereichs können nachfolgende Formeln verwendet werden. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 81 Projektierung 5.1 Projektierungsablauf M in Nm; n in 1/min AP 1 = 400 Nm bei 100 /min AP 2 = 0 Nm bei 0 /min Bild 5-5 Motorauswahl für Lastspiele mit unterschiedlicher Einschaltdauer Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 82 Sie die Getriebeübersetzung und den Getriebewirkungsgrad. Hinweis Für Lastspiele im Feldschwächbereich muss die Projektierung mit dem Projektierungstool SIZER for SIEMENS Drives erfolgen. Für Lastspiele außerhalb des Feldschwächbereichs können nachfolgende Formeln verwendet werden. Für das Motormoment in einem Zeitabschnitt Δt...
  • Seite 83 S1-Kennlinie liegen. Mot, eff Mot, mittel Das maximale Moment M ergibt sich während des Beschleunigungsvorgangs und muss bei Synchron- und Asynchronmotoren unterhalb der Spannungsgrenzkennlinie/M -Kennlinie liegen. Als Ergebnis wird der Motor wie folgt ausgelegt: Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 84: Motorauswahl

    1. Ermitteln Sie einen Motor, der die Bedingung des Betriebsfalls gerade erfüllt 2. Ermitteln Sie den Motorstrom bei Grundlast 3. Überprüfen Sie das Einhalten der thermischen Grenzen 4. Legen Sie die weiteren Eigenschaften des Motors fest. Konfigurieren Sie die Motoroptionen ☐ Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 85: Hilfen Zur Projektierung

    Weitere Informationen finden Sie im Internet unter DT-KONFIGURATOR (http://siemens.de/dt- konfigurator). 5.2.2 Projektierungstool SIDIM Das Projektierungstool SIDIM unterstützt Sie bei der Antriebsauslegung von Einbaumotoren SIMOTICS M-1FE2. Weitere Informationen und die Möglichkeit zum Download finden Sie im Internet unter SIDIM (https://support.industry.siemens.com/cs/ww/de/view/25297647). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 86: Projektierungstool Sizer

    • Technische Daten des Systems • Kennlinien • Aussagen zu Netzrückwirkungen • Aufbauinformationen der Antriebs- und Steuerungskomponenten • Energiebetrachtungen der projektierten Antriebssysteme Weitere Informationen und die Möglichkeit zum Download finden Sie im Internet unter SIZER (https://support.industry.siemens.com/cs/document/54992004/sizer-for-siemens- drives?dti=0&pnid=13434&lc=de-WW). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 87: Einsatzvorbereitung

    Bildzeichen Bedeutung zerbrechlich Vor Nässe schützen (ISO 7000, Nr. 0621) (ISO 7000, Nr. 0626) Oben Nicht stapeln (ISO 7000, Nr. 0623) (ISO 7000, Nr. 2402) Das folgende Kapitel beschreibt den Lieferumfang der Einbaumotoren. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 88: Lieferumfang Der Synchronausführung Des 1Fe2

    Wuchtgewichte ohne Bild Sicherheitsinformation und Beipackzettel. Auf dem mitgelieferten Beipackzettel steht die URL zum Download der Montageanleitung ohne Bild Converter Settings SINAMICS und Schaltbild als Klebeschilder Bild 6-1 Lieferumfang der Synchronausführung des 1FE2 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 89: Lieferumfang Der Asynchronausführung Des 1Fe2

    Vorgehensweise • Überprüfen Sie die Lieferung sofort auf Vollständigkeit und Unversehrtheit. Hinweis Für nachträglich reklamierte Mängel übernimmt Siemens keine Gewährleistung. • Reklamieren Sie – erkennbare Transportschäden sofort beim Anlieferer. – erkennbare Mängel oder die unvollständige Lieferung sofort bei der zuständigen Siemens-Vertretung.

  • Seite 90: Transportieren Und Einlagern

    Lagern Sie den Motor in einen trockenen, staub- und erschütterungsfreien Innenraum. Halten Sie folgende Werte ein: • v < 0,2 mm/s • Max. Temperaturen: -15 °C ... 70 °C • Relative Luftfeuchte: 5 % ... 85 % Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 91: Langzeiteinlagerung

    • Führen Sie die notwendigen Wartungsarbeiten aus. • Überprüfen Sie den Zustand des Trocknungsmittels und ersetzen Sie das Trocknungsmittel wenn nötig. • Protokollieren Sie die Konservierungsarbeiten, damit Sie den Motor vor der Inbetriebsetzung vollständig entkonservieren können. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 92 • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. ACHTUNG Gefahr von Motorschäden durch Korrosion infolge von Kondenswasser Nicht abfließendes Kondenswasser kann Korrosion erzeugen und Motorschäden verursachen. • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 93: Montieren

    Kennzeichnen Sie alle im Betrieb, bei der Wartung und Instandhaltung auftretenden Gefahrenstellen in unmittelbarer Gefahrennähe durch gut sichtbare Warn- und Verbotsschilder (Piktogramme). Die zugehörigen Texte müssen in der Sprache des Verwendungslandes verfasst sein. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 94 • Verwenden Sie bei Transport und Lagerung von permanenterregten Motoren immer die Originalverpackung mit angebrachten Warnschildern. • Markieren Sie die Lagerplätze mit entsprechenden Warnschildern. • Beachten Sie beim Transport im Flugzeug die IATA-Vorschriften. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 95 Datenträger und elektronischen Geräte beschädigt werden. • Führen Sie keine magnetischen oder elektronischen Datenträger (z. B. Kreditkarten, USB- Sticks, Disketten) und keine elektronischen Geräte (z. B. Uhren) mit sich, wenn Sie sich in den Nahbereich des Läufers begeben! Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 96: Montage Und Demontage Des Läufers

    Ofenvolumen entsprechend Läufertyp, Anordnung des Ofens in unmittelbarer Nähe zum Arbeitsplatz • Klimatisierter Raum oder Kältekammer zum Temperieren von Spindelwelle bzw. Läuferpaket 1) Die Temperaturen für die Montage entnehmen Sie der Tabelle "Montagetemperaturen" im zugehörigen Montagehandbuch. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 97: Hebevorrichtungen Zum Transport Der Komponenten

    • Vorzugsweise mit Einrichtung für schnelles Absenken Transport des erwärmten Läuferpakets Transport der gekühlten bzw. temperierten Spin- in Abhängigkeit von Größe und Gewicht delwelle in Abhängigkeit von Größe und Gewicht Bild 7-1 Beispiele für den Transport der Komponenten Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 98: Montageanordnungen Für Die Montage Des Läufers

    Fügen der Spindelwelle ① Läuferpaket ② Spindelwelle ③ Stabile Unterlage mit Öffnung ④ Montagevorrichtung (amagnetisch, hitze- bzw. kältebeständig, thermisch isolierend) ⑤ Anschlussgewinde für Öldruckpumpe bei Läuferpaketen mit Hülse Bild 7-2 Anordnung für Läufermontage Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 99 Vorrichtung für das Entspannen des Läufers mit Hülse und das Demontieren • Drucköl für Entspannen, z. B. SKF LHMF 300 (Viskosität 300 mm²/s bei 20 °C) • Drucköl für Demontage, z. B. SKF LHDF 900 (Viskosität 900 mm²/s bei 20 °C) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 100: Weitere Geräte Und Hilfsmittel

    Nacharbeiten der funktionswichtigen Wellenabschnitte, z. B. Lagersitze, gemeinsam mit dem Außendurchmesser des Läuferpakets. Das aufgeschrumpfte Läuferpaket müssen Sie am Außendurchmesser nach den Vorgaben im jeweiligen Maßblatt bearbeiten. Wir empfehlen das Bearbeiten durch Schleifen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 101: Übersicht Montage Asynchronläufer (Kurzform)

    Montieren 7.2 Montage und Demontage des Läufers 7.2.2 Übersicht Montage Asynchronläufer (Kurzform) Bild 7-5 Ablaufschema über das Montieren des Läufers in Asynchronausführung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 102: Übersicht Montage Synchronläufer (Kurzform)

    Montieren 7.2 Montage und Demontage des Läufers 7.2.3 Übersicht Montage Synchronläufer (Kurzform) Bild 7-6 Ablaufschema über das Montieren des Läufers in Synchronausführung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 103: Wuchten Der Synchronausführung

    Mit den beigepackten Wuchtgewichten ist abhängig vom Motortyp der zusätzliche Ausgleich folgender Unwuchten mindestens möglich: Motortyp Zusätzlich mindestens möglicher Unwucht- Anzahl der beigepackten ausgleich beim Feinwuchten ) (gmm) Wuchtgewichte (Stück) 1FE2182-8 2200 1FE2183-8 1FE2184-8 1FE2185-8 3200 1FE2186-8 1FE2187-8 ) ohne Läufer Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 104 Wuchtgewichte wieder durch neue Wuchtgewichte ersetzt werden. Wenn Sie weitere Wuchtgewichte benötigten, können Sie diese mit der Bestell-Nummer 340.40002.01 beim Service Center bestellen. Hinweis Für die Auswahl und den Nachweis des Wuchtsystems ist der Spindelhersteller verantwortlich. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 105: Demontage Läufer (Kurzform)

    Montieren 7.2 Montage und Demontage des Läufers 7.2.5 Demontage Läufer (Kurzform) Bild 7-9 Vorgehensweise zur Demontage des Läufers Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 106: Montage Des Ständers

    Tragarm mit Kunststoffummantelung für die horizontale Montage (Beispiel) Innenspanndorn (Beispiel) Korrosionsschutzmittel für Stahloberflächen Abb. Zusätzliche Montage-, Fertigungs- und Hilfsmittel • Heißluftofen mit Temperaturüberwachung, – Ofenvolumen entsprechend Ständertyp, – Anordnung des Ofens in unmittelbarer Nähe des Arbeitsplatzes Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 107: Montage Ständer (Kurzform)

    Montieren 7.3 Montage des Ständers 7.3.2 Montage Ständer (Kurzform) Bild 7-10 Vorgehensweise zum Montieren des Ständers Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 108: Montage Motorspindel

    Vorgehensweise zur Montage der Motorspindel 7.4.2 Auftretende Magnetkräfte bei Synchronmotoren Hinweis Dieses Kapitel gilt nur für Läufer mit Permanentmagneten (Synchronausführung). Durch die Dauermagnete im Läufer wirken hohe magnetische Kräfte, welche die Arbeitsspindel in die Ständerbohrung ziehen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 109: Auftretende Magnetische Kräfte Bei Läufern Mit Permanentmagneten (Synchronausführung)

    Abhängigkeit von der Exzentrizität (rechnerischer Luftspalt = 0,5 mm) linear umgerechnet werden. In Abhängigkeit von der gegenseitigen Lage und vom Gewicht des Läuferpakets ist eine zusätzliche axiale Montagekraft von ca. 300 N erforderlich. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 111: Anschließen

    • Stellen Sie sicher, dass das Kühlwasser die erforderliche Kühlwasserspezifikation einhält. Siehe Kapitel "Kühlung (Seite 58) " • Stellen Sie sicher, dass das Kühlwasser mit der benötigten Durchflussmenge zur Verfügung steht. Siehe Leistungsschild (Typenschild) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 112 • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. 3. Prüfen Sie, ob die Leckagebohrungen frei sind, damit das Kondenswasser frei abfließen kann 4. Prüfen Sie die Dichtheit der Wasserkühlung ❒ Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 113: Elektrischer Anschluss

    3. Anschluss des Temperatursensors 4. Geberanschluss. Verwenden Sie ab der Schnittstelle Anschlusskasten für den Motoranschluss an einen Umrichter MOTION-CONNECT-Leitungen oder geschirmte Anschlussleitungen. Hinweis Die maximale Länge der Anschlussleitungen beträgt mit und ohne VPM 50 m. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 114: Leitungsquerschnitte, Leitungsaußendurchmesser Und Leitungsausführung Bei Asynchronausführungen

    Gemäß EN 46200 nur innerhalb der Motorspindel verwendbar Hinweise für die Verwendung von Leitungen gibt VDE 0298, Teil 3 und Teil 4 Weiterführende Anschlussleitungen projektieren Sie entsprechend dem Bemessungsstrom nach EN 60204-1 in Abhängigkeit der Verlegungsart und der Umgebungstemperatur. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 115 Leistungsanschlüsse (gemäß DIN 46200 nur innerhalb der Motorspindel verwendbar) ② Innerer Schutzleiter ③ Erdungsanschluss für inneren und äußeren Schutzleiter ④ Anschlüsse Temperatursensoren Bild 8-1 Anschlusskasten mit fester (interner) Sternschaltung (Beispiel) Hinweis Schließen Sie die Leitungen nach Projektvorgabe des Spindelherstellers an. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 116: Leitungsquerschnitte, Leitungsaußendurchmesser Und Leitungsausführung Bei Synchronausführungen

    Hinweise für die Verwendung von Leitungen gibt VDE 0298, Teil 3 und Teil 4 Bei großen Leitungsquerschnitten sehen Sie ggf. als Durchführung ein Langloch vor. Weiterführende Anschlussleitungen projektieren Sie entsprechend dem Bemessungsstrom nach EN 60204-1 in Abhängigkeit der Verlegungsart und der Umgebungstemperatur. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 117 Leistungsanschlüsse (gemäß DIN 46200 nur innerhalb der Motorspindel verwendbar) ② Innerer Schutzleiter ③ Erdungsanschluss für inneren und äußeren Schutzleiter ④ Anschlüsse Temperatursensoren Bild 8-2 Anschlusskasten (Beispiel) Hinweis Schließen Sie die Leitungen nach Projektvorgabe des Spindelherstellers an. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 118: Anschlussbelegung Des Gebers

    • Verwenden Sie einen Schutzleiter mit dem erforderlichen Mindestquerschnitt. • Erden Sie so, dass der leitende Übergang zwischen Schutzleiter und Spindelkasten gegeben und gegen Korrosion geschützt ist (z. B. Anschlussflächen blank und mit Vaseline gefettet). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 119: Hochspannungsprüfung

    Die Ständer der Einbaumotoren werden vor der Auslieferung einer Hochspannungsprüfung nach EN 60034-1 unterzogen. Die Normenkommission empfiehlt jedoch bei Einbau von elektrischen Komponenten, wie z. B. Einbaumotoren, nach der Endmontage erneut eine Hochspannungsprüfung nach EN 60034-1 durchzuführen. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 120: Spannungsbegrenzung (Gilt Nur Für Synchronmotoren)

    Berechnen Sie die maximal zulässige Drehzahl bei Betrieb ohne Spannungsbegrenzung mit nachfolgender Formel: = 820 V • 1000 / k • √2 max Inv / 1/min - maximal zulässige Drehzahl ohne Spannungsbegrenzung max Inv / V bei1000/min = Spannungskonstante, Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 121 Antriebssystem beträgt 1,5 m. In die Anschlussleitungen U, V, W zwischen Antriebssystem, VPM und Motor dürfen keine Schaltelemente eingefügt werden. Schließen Sie das VPM mit geschirmten Motorzuleitungen an. Systemvoraussetzungen: SINAMICS S120 Booksize (6SL31xx-xxxxx-xxxx3) Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 122: Kapazität Des Antriebssystems Mit Vpm

    Spannungsanstiegsgeschwindigkeit begrenzt wird, muss der Zwischenkreis eine Mindestkapazität aufweisen. Mindestkapazität des Zwischenkreises wird nach folgender Formel berechnet: ∙ 33,33 ZKmin NMotor / µF ZKmin NMotor Berücksichtigen Sie die errechnete Zwischenkreiskapazität bei der Projektierung der Anlage. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 123: Zulässige Bremsdauer Mit Vpm

    2 x VPM 200 1FE2187-8LHxx-xCC1 kein VPM einsetzbar 2 x VPM 200 in der Tabelle sind nur die Motoren aufgelistet, die mit VPM betrieben werden müssen Sie können VPM 200 oder VPM 200 DYNAMIC verwenden. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 124: Anschlussschema

    Anschließen 8.2 Elektrischer Anschluss Anschlussschema Bild 8-4 Anschlussschema VPM120 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 125 Anschließen 8.2 Elektrischer Anschluss Bild 8-5 Anschlussschema VPM 200/VPM 200 DYNAMIK Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 126: Ausführung Und Betriebsarten

    Wenn Sie die jeweiligen Motorleitungen der beiden Teilwicklungen im Klemmenkasten zusammengeschalten (1U1 und 2U1 → U, 1V1 und 2V1 → V, 1W1 und 2W1 → W), ist der Betrieb mit einem Leistungsteil gewährleistet. Hinweis Schließen Sie einen Drehgeber nach Projektvorgabe an. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 127: Schaltbild Für Motor 1Fe2 Über Smc20/Sme20 Und Vpm An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 8-6 Schaltbild Motor 1FE2 mit VPM Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 128: Schaltbild Für Motor 1Fe2 Über Smc20/Sme20 Ohne Vpm An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 8-7 Schaltbild Motor 1FE2 ohne VPM Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 129: Schaltbild Für Motor 1Fe2 Über Sme120 Mit Vpm An Sinamics

    Signalleitung, schleppfähig oder bedingt schleppfähig, Artikelnummer Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 8-8 Schaltbild Motor 1FE2 mit VPM über SME120 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 130: Anschlussübersicht Mit Zwei Leistungsteilen

    Signalleitung, schleppfähig oder bedingt schleppfähig Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 131 Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 8-10 Anschlussübersicht mit OA-Software ohne VPM Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 132 Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 8-11 Anschlussübersicht mit VPM und Geberweiche Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 133: Spannungsbegrenzung (Gilt Nur Für Synchronausführungen)

    Die Stern-Dreieckschaltung wird beim 1FE2 realisiert durch: • Eine feste Einstellung im Anschlusskasten • Über eine externe Schützbeschaltung Die Stern-Dreieckschaltung über eine feste Einstellung im Anschlusskasten Standardeinstellung ist die Sternschaltung über Schaltbrücken. Bild 8-12 Feste Stern-Dreieckschaltung im Anschlusskasten Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 134: Voraussetzung Für Das Schalten Im Anschlusskasten

    3. Ordnen Sie die Schaltbrücken entsprechend der gewünschten Schaltung an. (Siehe Abbildung oben "Feste Stern-Dreieckschaltung im Anschlusskasten") 4. Ziehen Sie die Schraubverbindung für die Schaltbrücken fest. 5. Schließen Sie den Anschlusskasten. Achten Sie auf die korrekte Lage der Dichtung. ❒ Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 135: Stern-Dreieckumschaltung Über Drehzahlschwelle

    • 2 Hilfsschütze mit Hilfskontakten (1 Schließer) • 2 Motorschütze mit zwangsgeführten Hilfskontakten (1 Öffner, 1 Schließer) • 1 Motor, 1 Control Unit, 1 Einspeisung und 1 Motor Module Bild 8-13 Beispiel Stern-Dreieckumschaltung Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 136: Ablauf Der Stern-Dreieckumschaltung

    Asynchronausführung an den SINAMICS S120. Die Angaben zu Schaltung und Anschluss der Motorenwicklung finden Sie im Schaltbild. Das Schaltbild liegt in der Verpackung des Motors. Hinweis Schließen Sie einen Drehgeber nach Projektvorgabe an. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 137: Schaltbild Für Den 1Fe2 In Asynchronausführung Und Fester Sternschaltung An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät 3RN2013-1GW30 Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Reserve) Geber Anschlusskasten Bild 8-14 1FE2 Asynchronausführung Anschlussübersicht Sternschaltung fest an SINAMICS Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 138: Schaltbild Für Den 1Fe2 In Asynchronausführung Und Stern-Dreieckschaltung Über Schütze An

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät 3RN2013-1GW30 Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Reserve) Geber Anschlusskasten Bild 8-15 1FE2 Asynchronausführung Anschlussübersicht Stern-Dreieckschaltung über Schütze an SINAMICS Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 139: Umrechnen Der Umrichtereinstelldaten

    Für einen Master-Slave Betrieb können diese Werte nicht 1:1 parametriert werden. Sie müssen die Werte auf die einzelnen Teilumrichter umrechnen. Die Vorgehensweise für die Umrechnung zeigt das nachfolgende Beispiel. Motortyp: 1FE2184-8LH☐☐-☐CC1 : 425 V Motor Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 140 Anschließen 8.2 Elektrischer Anschluss Werte mit Rotorhülse siehe 1FE2 Projektierungsanleitung bzw. kundenspezifische Dokumenta- tion Bild 8-16 Umrichtereinstelldaten Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 141 Parameters(329, 0) 'Motor-Pollageidentifikation Strom 70,5 70,5 Parameters(338, 0) 'Motor-Grenzstrom 234,5 234,5 Parameters(341, 0) 'Motor-Trägheitsmoment 1,05 0,525 0,525 Parameters(344, 0) 'Motor-Masse (für thermisches Motormodell) Parameters(348, 0) 'Einsatzdrehzahl Feldschwächung 1440 1440 1440 Vdc = 600 V Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 142 &H1 &H1 band Parameters(1816, 0) Phase für PWM-Erzeugung manuell setzen Parameters(1819, 0) Phase für PWM-Erzeugung Parameters(1980, 0) 'PolID Verfahren Parameters(1981, 0) 'PolID Weg maximal Parameters(1982, 0) 'PolID Anwahl Parameters(1993, 0) 'PolID bewegungsbasiert Strom Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 143 Nach dieser Parameterliste sind auch einige Bezugswerte zu ändern. Beachten Sie, dass einige umrichterspezifische Parameter vom Geber bzw. von der Applikation abhängig sind. Bei Fragen wenden Sie sich bitte an den technischen Support. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 144 Anschließen 8.2 Elektrischer Anschluss Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 145: Technische Daten Und Kennlinien

    Die in dieser Dokumentation angegebenen Motorleistungen und Momente beziehen sich auf die auf die Werte, die der Läufer des Einbaumotors auf die Spindel überträgt. Zum Ermitteln der Netto-Wellenleistung ziehen Sie die gesamten Reibungsverluste von den genannten Werten ab. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 146: Technische Daten

    1936 2352 3000 ☐CC1 1FE2186-8LH☐☐- 1350 1932 2353 1000 4200 ☐CC1 1FE2187-8LN☐☐- 1530 2156 2626 2670 ☐CC1 1FE2187-8LH☐☐- 1510 2151 2618 1000 4200 ☐CC1 Der Maximalstrom I darf wegen Entmagnetisierung nicht überschritten werden Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 147: Technische Daten Für Die Asynchronausführung

    3200 16000 ☐☐☐2 1FE2094-8CG☐☐- 1050 10000 ☐☐☐2 1FE2095-8CJ☐☐- 1250 10000 ☐☐☐1 1FE2095-8CG☐☐- 3000 16000 ☐☐☐2 1FE2095-8CG☐☐- 1000 10000 ☐☐☐2 1FE2145-8CC☐☐- 6000 ☐☐☐2 1FE2145-8CC☐☐- 1500 10000 ☐☐☐2 1FE2145-8CE☐☐- 6000 ☐☐☐1 1FE2147-8CC☐☐- 1008 6000 ☐☐☐2 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 148 Technische Daten und Kennlinien 9.2 Technische Daten Motor- Schalt Bemessungsdrehmoment Bemessungsstrom Artikelnummer ximal- mes- ximal- / Nm strom sungs- drehz drehz max 1) 1FE2147-8CC☐☐- 1300 10000 ☐☐☐2 1FE2147-8CE☐☐- 1012 6000 ☐☐☐1 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 149: Kennlinien

    Technische Daten und Kennlinien 9.3 Kennlinien Kennlinien Die Datenbläter und Kennlinien für die verschiedenen Baugrößen der Motoren finden Sie in SIOS unter Technische Daten und Kennlinien (https://support.industry.siemens.com/cs/ww/de/view/109783767). Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 150 Technische Daten und Kennlinien 9.3 Kennlinien Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 151: Maßzeichnungen

    Die Maßzeichnungen für die Einbaumotoren 1FE2 finden Sie unter Maßzeichnungen für den 1FE2 (https://support.industry.siemens.com/cs/ww/de/view/109783766) in SIOS. Hinweis Die Siemens AG behält sich vor, Motorenmaße ohne vorherige Mitteilung im Zuge von Konstruktionsverbesserungen zu ändern. Maßzeichnungen zu den gewünschten Motoren finden Sie auch im: CAD CREATOR (http://www.siemens.com/cadcreator),...
  • Seite 152 Maßzeichnungen Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 153: Umweltverträglichkeit

    Recycling und Entsorgung Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik-Altgeräte und entsorgen Sie das Altgerät entsprechend den jeweiligen Vorschriften in Ihrem Land. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 154 Umweltverträglichkeit Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 155: Technische Daten Und Maße Von Empfohlenen Vorschaltdrosseln

    Technische Daten und Maße von empfohlenen Vorschaltdrosseln Die Einstelldaten des Antriebssystems sowie die elektrischen Leistungsdaten gelten nur in Verbindung mit diesen Drosseln. Hinweis Bei Einsatz alternativer Drosseln können die spezifizierten Daten nicht gewährleistet werden. Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 156: Technische Daten Und Maße Teu2731-1Ua00-0A

    Anhang A A.1 Technische Daten und Maße von empfohlenen Vorschaltdrosseln Technische Daten und Maße TEU2731-1UA00-0A Bild A-1 DB_TEU2731-1UA00-0A_75 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 157 Anhang A A.1 Technische Daten und Maße von empfohlenen Vorschaltdrosseln Bild A-2 MTZEU001-03-13 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 158: Technische Daten Und Maße Teu3031-0Ua00-0A

    Anhang A A.1 Technische Daten und Maße von empfohlenen Vorschaltdrosseln Technische Daten und Maße TEU3031-0UA00-0A Bild A-3 DB_TEU3031-0UA00-0A_75 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 159 Anhang A A.1 Technische Daten und Maße von empfohlenen Vorschaltdrosseln Bild A-4 MTZEU001-04-13 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...
  • Seite 160 Anhang A A.1 Technische Daten und Maße von empfohlenen Vorschaltdrosseln Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

  • Seite 161: Index

    Fremderzeugnisse, 4, 67 NTC PT3-51F, 50 Gebersystem, 56 Pt1000, 48 Heißleiter, 50 RoHS, 24 Herstellererklärung, 20 Hotline, 3 Schwingwerte, 45 Siemens Service Center, 3 IPM-Läufer, 33 Ständer, 34 Stillstandsüberwachung, 49 Systemvoraussetzungen, 27 Kennlinien, 143 Kühlleistung Abzuführende, 63 Technical Support, 3 Kühlmittel...

  • Seite 162: Zertifikate

    Index Training, 3 Verbotsschilder, 92 Verlustleistung, 63 VPM, 118, 131 Warnschilder, 92 Zertifikate EAC, 24 EG-Konformitätserklärung, 24 UL und cUL, 24 Einbaumotoren SIMOTICS M-1FE2 Projektierungshandbuch, 10/2020, A5E50494252A AA...

Inhaltsverzeichnis
