Projektierung
4.2 Vorgehensweise

Bestimmung des Motormoment-Drehzahl-Diagramms

Sofern das Motormoment-Drehzahl-Diagramm nicht vorliegt, kann es mit ausreichender Ge-
nauigkeit aus den Angaben für Maximalmoment M
dazugehörigen Drehzahlen n
Diagramm" bestimmt werden.
Dieses Diagramm ist mit dem Motormoment-Zeit-Diagramm und dem Drehzahl-Zeit-Dia-
gramm (siehe nachfolgendes Bild) zu vergleichen. Dazu reicht es im Allgemeinen aus, im
Drehmoment-Zeit-Diagramm die kritischen Zeitpunkte herauszusuchen, in denen die maxi-
male Drehzahl n
wird das Motormoment (im Beispiel M
und geprüft, ob es unterhalb der Kennlinie im Motormoment-Drehzahl-Diagramm liegt.

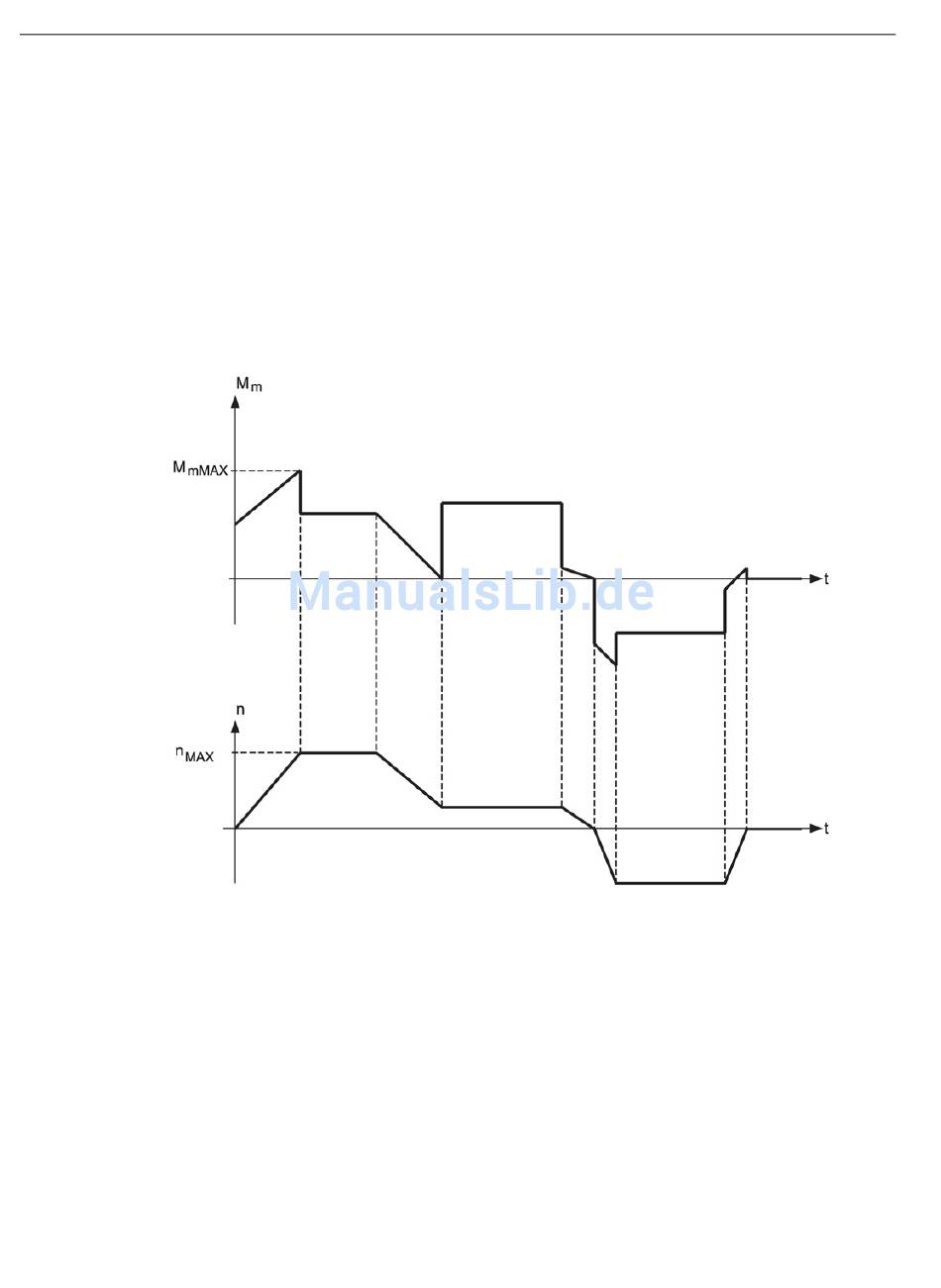

Bild 4-7
74
MAX,MMAX
bei Spitzendrehmoment überschritten wird. Für diese Zeitpunkte
MAX,MMAX
Motormoment-Zeit-Diagramm und entsprechendes Drehzahl-Zeit-Diagramm
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
, Bemessungsmoment M
MAX
und n gemäß Bild "Motormoment-Drehzahl-
N
) aus dem Motormoment-Zeit-Diagramm ausgelesen
1
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
und den
N
