Siemens SIMOTICS M-1FE2 Montagehandbuch

Siemens SIMOTICS M-1FE2 Montagehandbuch

Einbaumotoren
Vorschau ausblenden Andere Handbücher für SIMOTICS M-1FE2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

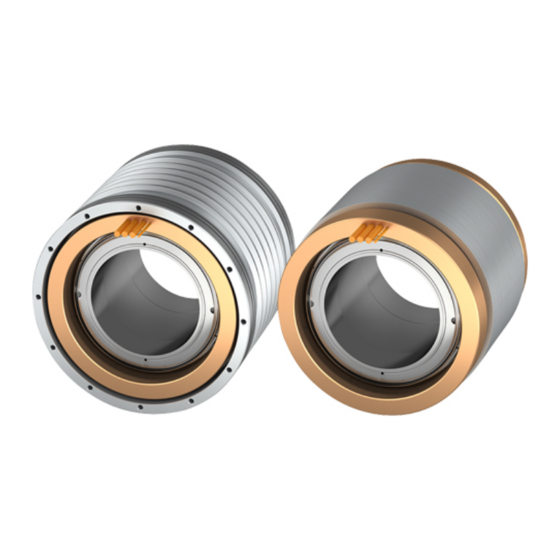

Einbaumotoren SIMOTICS M-1FE2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMOTICS M-1FE2

Inhaltszusammenfassung für Siemens SIMOTICS M-1FE2

  • Seite 1 Einbaumotoren SIMOTICS M-1FE2...

  • Seite 3: Einbaumotoren Simotics M-1Fe2

    Einleitung Grundlegende Sicherheitshinweise Spezielle Sicherheitshinweise für den SIMOTICS Umgang mit Einbaumotoren Beschreibung Einbaumotoren SIMOTICS M-1FE2 Motorkomponenten, Eigenschaften und Optionen Montagehandbuch Einsatzvorbereitung Mechanische Montage Anschließen Inbetriebnehmen Betrieb Instandhaltung und Wartung Außerbetriebnehmen und Entsorgen Maßzeichnungen Ersatzteile Liste der Abkürzungen 04/2020 A5E50074509A AA...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Einleitung

    ● Halten Sie die Sicherheitshinweise in diesem Montagehandbuch jederzeit ein. Das vorliegende Montagehandbuch gilt in Verbindung mit dem entsprechenden SIEMENS- Projektierungshandbuch. Siemens ist stets bemüht, die Qualität der Informationen in diesem Montagehandbuch zu verbessern. ● Wenn Sie Hinweise auf Fehler oder Vorschläge zur Verbesserung haben, dann wenden Sie sich an das Siemens Service Center.

  • Seite 6: Weiterführende Informationen

    ● Weiterführende Links für den Download von Dokumenten ● Dokumentation online nutzen (Handbücher / Informationen finden und durchsuchen) Weiterführende Informationen (https://support.industry.siemens.com/cs/de/de/view/108998034) Bei Fragen zur technischen Dokumentation (z. B. Anregungen, Korrekturen) senden Sie an folgende Adresse eine E-Mail (mailto:docu.motioncontrol@siemens.com). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 7: Technical Support

    Wenn Sie diese Funktion nutzen möchten, müssen Sie sich einmalig registrieren. Später loggen Sie sich mit Ihren Anmeldedaten ein. Training Unter folgendem Link gibt es Informationen zu SITRAIN - dem Training von Siemens für Produkte, Systeme und Lösungen der Automatisierungstechnik: SITRAIN (http://siemens.com/sitrain) Technical Support Landesspezifische Telefonnummern für technische Beratung finden Sie im Internet unter...
  • Seite 8 Einleitung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 9: Inhaltsverzeichnis

    Temperaturauswertung über Heißleiter (Universalschutz, Option) ........63 Kühlung ........................... 64 4.2.1 Sicherheitshinweise ........................ 64 4.2.2 Kühlkreislauf ........................... 66 4.2.3 Projektieren des Kühlkreislaufs ....................69 4.2.4 Volumenstrom und Druckabfall ....................69 4.2.5 Abzuführende Kühlleistungen (Verlustleistung) ..............71 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 10 Warnung vor Folgen unqualifizierter Arbeit ................. 137 7.1.2 Sicherheitshinweise ......................137 7.1.3 Anschluss der Wasserkühlung ..................... 139 Elektrischer Anschluss ......................141 7.2.1 Sicherheitshinweise ......................141 7.2.2 Hochspannungsprüfung ....................... 141 7.2.3 Elektrische Betriebsmittel ..................... 142 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 11 Demontage vorbereiten ......................188 11.2.2 Motor zerlegen ........................189 11.3 Entsorgen ..........................190 11.3.1 Hinweise zur Entsorgung ...................... 190 11.3.2 Entsorgen von Läufern in Synchronausführung ..............191 11.3.3 Entsorgen der Verpackung ....................191 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 12 1FE209.-8..-.B........................200 12.2.2 1FE209.-8C...-..A......................... 201 12.2.3 1FE209.-8A...-..A......................... 202 12.2.4 1FE214.-8C...-.B........................203 12.2.5 1FE214.-8C...-..A......................... 204 12.3 Maßblatt Leitungsausführung ....................205 Ersatzteile ............................207 Liste der Abkürzungen ......................... 209 Index ..............................211 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 13: Grundlegende Sicherheitshinweise

    Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. • Verwenden Sie für alle Anschlüsse und Klemmen der Elektronikbaugruppen nur Stromversorgungen, die SELV- (Safety Extra Low Voltage) oder PELV- (Protective Extra Low Voltage) Ausgangsspannungen zur Verfügung stellen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 14 Beim Trennen einer Steckverbindung im Betrieb kann ein Lichtbogen entstehen, der zu schweren Verletzungen oder Tod führen kann. • Öffnen Sie Steckverbindungen nur im spannungsfreien Zustand, sofern sie nicht ausdrücklich zum Trennen im Betrieb freigegeben sind. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 15 Sachschäden verursachen. • Wenn Sie den Komponenten näher als 20 cm kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. WARNUNG Unerkannte Gefahren durch fehlende oder unleserliche Warnschilder Fehlende oder unleserliche Warnschilder können dazu führen, dass Gefahren unerkannt...
  • Seite 16 • Verwenden Sie bei Transport und Lagerung von permanenterregten Motoren immer die Originalverpackung mit angebrachten Warnschildern. • Markieren Sie die Lagerplätze mit entsprechenden Warnschildern. • Beachten Sie beim Transport im Flugzeug die IATA-Vorschriften. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 17 • Montieren Sie den Motor so, dass er im Betrieb nicht zugänglich ist. Maßnahmen im Wartungsfall: • Lassen Sie den Motor vor Beginn der Arbeiten abkühlen. • Benutzen Sie entsprechende Körperschutzmittel, z. B. Handschuhe. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 18: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    – Tragen eines EGB-Armbands – Tragen von EGB-Schuhen oder EGB-Erdungsstreifen in EGB-Bereichen mit leitfähigem Fußboden • Legen Sie elektronische Bauteile, Baugruppen oder Geräte nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB- Verpackungsbeutel, EGB-Transportbehälter). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 19: Security-Hinweise

    Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 20 • Schützen Sie die Dateien in Wechselspeichermedien vor Schadsoftware durch entsprechende Schutzmaßnahmen, z. B. Virenscanner. • Prüfen Sie beim Abschluss der Inbetriebnahme alle security-relevanten Einstellungen. • Schützen Sie den Antrieb vor unberechtigten Änderungen, indem Sie die Umrichterfunktion "Know-How-Schutz" aktivieren. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 21: Restrisiken Von Antriebssystemen (Power Drive Systems)

    6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 23: Spezielle Sicherheitshinweise Für Den Umgang Mit Einbaumotoren

    Wenn Sie Sonderausführungen und Bauvarianten einsetzen wollen, die in technischen Details von den hier beschriebenen Motoren abweichen, nehmen Sie mit Ihrer zuständigen Siemens-Niederlassung Kontakt auf. Wenn Sie Fragen zum bestimmungsgemäßen Gebrauch haben, wenden Sie sich an Ihre zuständige Siemens-Niederlassung. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 24 Datenträger und elektronischen Geräte beschädigt werden. Gefährdet sind z. B. Kreditkarten, USB-Sticks, Disketten, Uhren. • Führen Sie keine magnetischen oder elektronischen Datenträger und keine elektronischen Geräte mit sich, wenn Sie sich in den Nahbereich des Läufers begeben! Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 25: Beschreibung

    ● Beachten Sie die Angaben auf dem Leistungsschild (Typenschild). Die Bedingungen am Einsatzort müssen den Angaben auf dem Leistungsschild entsprechen. Der Motor ist für den Betrieb in überdachten Räumen unter normalen klimatischen Bedingungen, z. B. in Fertigungshallen, vorgesehen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 26 Wenn Sie eine Maschine verwenden, die nicht der Richtlinie 2006/42/EG entspricht, besteht die Gefahr von Tod, schwerer Körperverletzung und/oder Sachschaden. • Nehmen Sie die Maschine erst in Betrieb, wenn die Maschine den Bestimmungen der EG-Maschinenrichtlinie 2006/42/EG entspricht und die Konformität erklärt wurde. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 27: Übersicht Über Die Motoren

    3 Einbaumotor 1FE2 montiert (Darstellung ohne Welle) Welle) Aufbau mit Kühlmantel 1 Läufer mit außen liegenden Permanentmagneten (APM) 2 Ständer mit Kühlmantel (optional) 3 Einbaumotor 1FE2 montiert (Darstellung ohne Welle) Baugroßen 16-polig 1FE218.-8L.. (Achshöhen) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 28: Aufbau Einer Motorspindel

    Lagerschild NDE (NDE = Non Drive End), B-Seite Bild 3-1 Aufbau einer Motorspindel Hinweis Für die Konstruktion der Lagerung, Schmierung und Kühlung ist der Spindelhersteller verantwortlich. Zum Erreichen der elektrischen Kennwerte wird eine ferritische Spindelwelle vorausgesetzt. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 29: Technische Merkmale Und Systemvoraussetzungen Der Einbaumotoren

    Die Motorenreihe SIMOTICS fällt nicht in den Geltungsbereich der Maschinenrichtlinie. Die Produkte wurden jedoch vollständig auf Einhaltung der wesentlichen Bestimmungen für Gesundheit und Sicherheit dieser Richtlinie bei Einsatz in einer typischen Maschinenanwendung bewertet. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 30 Inhalte des Angebots und das Vorhandensein des UL bzw. cUL- Zeichens auf dem Leistungsschild (Typenschild)! Qualitätssysteme Die Siemens AG setzt ein Qualitätsmanagementsystem ein, das die Anforderungen von ISO 9001 und ISO 14001 erfüllt. Zertifikate zur Motorenreihe SIMOTICS können unter folgendem Link aus dem Internet heruntergeladen werden: Zertifikate für SIMOTICS-Motoren...

  • Seite 31: Technische Merkmale Und Umgebungsbedingungen

    ≦ 1 % bei 20 1/min und M /2 bezogen auf Bemessungsmoment UL-Kennzeichnung Motoren sind UL-1004 zugelassen. Hinweis Technische Daten sind Systemdaten und gelten nur in Verbindung mit den angegebenen Systemkomponenten (1FE2-Einbaumotor, Antriebssystem SINAMICS S120, VPM usw.). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 32: Aufbau Und Eigenschaften Der Synchronausführung

    Sonderausführungen und Bauvarianten können in Lieferumfang und technischen Details abweichen. APM-Läufer Ständerausführung mit Kühlmantel (auf Anfrage) Ständerausführung ohne Kühlmantel (Basistyp) Runddichtringe (4x) (für Ausführung mit Standard-Kühlmantel) Motorleistungsschild (Typenschild) Bild 3-2 Teile des 1FE2-Einbaumotors in der Synchronausführung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 33: Aufbau Des Läuferpakets (Apm)

    • Prüfen Sie die Bandage auf Beschädigungen. APM-Läuferpaket ① Druckölanschluss mit Gewindestift ② umlaufende Nut für einsetzbare Wuchtelemente ③ Hülse ④ Läuferpaket ⑤ Bandage (Faserverbund) ⑥ Tarierscheibe ⑦ Stufenpressverband Wuchtradius Bild 3-3 Aufbau APM-Läuferpaket Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 34: Aufbau Der Ständer

    Masse mit Kühlmantel in in kg•m 1FE2182-8LN☐☐-☐CC0 0,75 1FE2182-8LH☐☐-☐CC0 0,75 1FE2183-8LN☐☐-☐CC0 1FE2183-8LH☐☐-☐CC0 1FE2184-8LN☐☐-☐CC0 1,05 1FE2184-8LK☐☐-☐CC0 1,05 1FE2184-8LH☐☐-☐CC0 1,05 1FE2185-8LN☐☐-☐CC0 1FE2185-8LL☐☐-☐CC0 1FE2185-8LH☐☐-☐CC0 1FE2186-8LN☐☐-☐CC0 1,35 1FE2186-8LM☐☐-☐CC0 1,35 1FE2186-8LH☐☐-☐CC0 1,35 1FE2187-8LN☐☐-☐CC0 1,49 1FE2187-8LH☐☐-☐CC0 1,49 Die Masseangaben sind gerundet. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 35: Aufbau Und Eigenschaften Der Asynchronausführungen 1Fe2

    Motorleistungsschild (Typenschild) Bild 3-4 Teile des 1FE2-Einbaumotors in der Asynchronausführung Aufbau der Ständer für die Asynchronausführung Ständer ohne Kühlmantel Leitungen für Leistungsanschluss und Temperatursensoren Wickelkopf, vergossen Ständerpaket Bild 3-5 Ständer ohne Kühlmantel,vergossen, im Schnitt Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 36: Läufergewichte Und Massenträgheitsmomente Für Den Motor In Asynchronausführung

    In Elektromotoren wirken durch das magnetische Prinzip Kräfte zwischen Läufer (Rotor) und Ständer (Stator). Diese Kräfte müssen von der umgebenden Konstruktion aufgefangen werden. Die umgebende Konstruktion (Spindelwelle, Lagerung, Spindelgehäuse) muss möglichst steif ausgeführt werden, damit Schwingungsanregungen vermieden werden Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 37 Die bestimmenden Faktoren der Regelung sind: ● die Anzahl der Gebersignale pro Spindelumdrehung ● die erreichte Genauigkeit bei Montage und Justage des Gebersystems ● die Vervielfachung der Gebersignale ● die Abtastzeit des Strom- und Drehzahlreglers Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 38: Systemvoraussetzungen Für Die Regelung

    Wenn Sie die Motoren mit älteren Softwareständen betreiben, müssen Sie die Motoren wie Fremdfabrikate in Betrieb nehmen. Dabei sind Einschränkungen in der technischen Performance möglich. Kontaktieren Sie dazu Ihren technischen Support von Siemens. ● Hohlwellenmesssystem Parametrierung des Umrichters Die Bemessungsdaten der Motoren gelten für eine Umrichterpulsfrequenz von 4 kHz.

  • Seite 39: Varianten Der Systemeinbindung Bei Motoren In Synchronausführung

    11 SINAMICS S120 Motor Module, Bauform 23 Wicklung 1FE2, Anschluss über Anschlusskas- Booksize, DRIVE CLiQ-Kommunikation über SMC20 Einbaumotor 1FE2 Signalleitung für Geber und Temperatursensor, Rundstcker M23, 17-polig 21 Inkrementalgeber sin/cos 1 Vpp, oder Absolutwertgeber EnDat 2.1 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 40 11 SINAMICS S120 Motor Module, Bauform 22 Wicklung 1FE2, Anschluss über Anschluss- Booksize, DRIVE CLiQ-Kommunikation kasten über SMC20 12 Auslösegerät Signalleitung für Geber und Temperatur- sensor, Rundstcker M23, 17-polig Einbaumotor 1FE2 Signalleitung für PTC über Auslösegerät Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 41: Varianten Der Systemeinbindung Bei Motoren In Asynchronausführung

    11 SINAMICS S120 Motor Module, Bauform 23 Wicklung 1FE2, Anschluss über Anschlusskas- Booksize, DRIVE CLiQ-Kommunikation über SMC20 Einbaumotor 1FE2 Signalleitung für Geber und Temperatursensor, Rundstcker M23, 17-polig 21 Inkrementalgeber sin/cos 1 Vpp, oder Absolutwertgeber EnDat 2.1 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 42 11 SINAMICS S120 Motor Module, Bauform 22 Wicklung 1FE2, Anschluss über Anschluss- Booksize, DRIVE CLiQ-Kommunikation kasten über SMC20 12 Auslösegerät Signalleitung für Geber und Temperatur- sensor, Rundstcker M23, 17-polig Einbaumotor 1FE2 Signalleitung für PTC über Auslösegerät Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 43: Ausführung Und Betriebsarten Des Motors In Der Synchronausführung

    Mit Möglichkeit 2 können einzelne Leistungsteile eingesetzt werden, deren Strom- /Leistungsdaten unter den Strom-/Leistungsdaten des Gesamtmotors liegen. Hinweis Der Motor kann nicht an einer reinen Parallelschaltung von SINAMICS-Booksize- Leistungsteilen oder mit nur einem Teilwicklungssystem betrieben werden. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 44 ● Reduzieren Sie die zulässige Maximaldrehzahl des Motors auf die in den Datenblättern angegebene Umrichter-Maximaldrehzahl n_max_Inv. Hinweis Betreiben Sie in jedem Betriebsfall die Leistungsteile mit einer Pulsfrequenz von f = 4 kHz. Hinweis Die Motoren 1FE218☐ benötigen keine Vorschaltdrossel. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 45: Betrieb An Einem Leistungsteil

    Einspeisung Line Module Spannungsbegrenzungsmodul (VPM), falls erforderlich Anschlusskasten Einbaumotor 1FE218☐ Motorleitungen der Teilwicklungen (Teilwicklung1: 1U1, 1V1 ,1W1; Teilwicklung 2: 2U1, 2V1, 2W1) Bild 3-6 Prinzipieller Aufbau 1FE218☐ an SINAMICS S120 Booksize (ein Leistungsteil) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 46: Betrieb An Zwei Leistungsteilen

    Leistungsteil (Motor Module) Slave Einspeisung Line Module Spannungsbegrenzungsmodule (VPM), falls erforderlich Anschlusskasten Einbaumotor 1FE218☐ Motorleitungen der Teilwicklungen (Teilwicklung1: 1U1, 1V1 ,1W1; Teilwicklung 2: 2U1, 2V1, 2W1) Bild 3-7 Prinzipieller Aufbau 1FE2 Booksize-Parallelschaltung (zwei Leistungsteile) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 47: Umrechnen Der Umrichtereinstelldaten

    Teilwicklungen) bezogen und in der Umrichter-Software hinterlegt. Die Werte in den Datenblättern beziehen sich ebenfalls auf den gesamten Motor angegeben. Für einen Master-Slave Betrieb können diese Werte nicht 1:1 parametriert werden. Sie müssen die Werte auf die einzelnen Teilumrichter umrechnen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 48 3.3 Technische Merkmale und Systemvoraussetzungen der Einbaumotoren Die Vorgehensweise für die Umrechnung zeigt das nachfolgende Beispiel. Motortyp: 1FE2184-8LH☐☐-☐CC0 : 425 V Motor Werte mit Rotorhülse siehe 1FE2 Projektierungsanleitung bzw. kundenspezifische Dokumentation Bild 3-8 Umrichtereinstelldaten Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 49 Parameters(323, 0) 'Motor-Maximalstrom 234,5 234,5 Parameters(325, 0) 'Motor-Pollageidentifikation Strom 14,1 7,05 7,05 1 Phase Parameters(326, 0) 'Motor-Kippmomentkorrekturfaktor Parameters(329, 0) 'Motor-Pollageidentifikation Strom 70,5 70,5 Parameters(338, 0) 'Motor-Grenzstrom 234,5 234,5 Parameters(341, 0) 'Motor-Trägheitsmoment 1,05 0,525 0,525 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 50 56,5 56,5 Parameters(1715, 0) 'Stromregler P-Verstärkung Parameters(1752, 0) 'Motormodell Umschaltdrehzahl Betrieb mit Geber Parameters(1755, 0) 'Motormodell Umschaltdrehzahl geberloser Betrieb Parameters(1800, 0) 'Pulsfrequenz Sollwert Parameters(1815, 0) Phase für PWM-Erzeugung Teil- &H1 &H1 &H1 verband Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 51 1) Unterschied Master-Slave zwingend notwendig 2) Unterschied Master-Slave ohne Bedeutung 3) Parametergleichheit von Master und Slave 4) abhängig vom eingesetzten Geber 5) abhängig von der Applikation 6) Motordaten 7) siehe unten stehenden Hinweis zu r4955 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 52 Nach dieser Parameterliste sind auch einige Bezugswerte zu ändern. Beachten Sie, dass einige umrichterspezifische Parameter vom Geber bzw. von der Applikation abhängig sind. Bei Fragen wenden Sie sich bitte an den technischen Support. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 53: Ausführung Und Betriebsarten Des Motors In Der Asynchronausführung

    Tabelle 3- 3 1FE2 in Asynchronausführung in Sternschaltung an SINAMICS S120 Combi oder Booksize ① SINAMICS S120 Combi Power Module ① SINAMICS S120 Booksize Power Module ② ② 1FE2 in Asynchronausführug 1FE2 in Asynchronausführug ③ ③ Servomotor Geber ④ ④ SMC20 SMC20 ⑤ Geber Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 54: Wicklung Mit Stern-Dreieck-Umschaltung

    1FE2 in Asynchronausführung mit Stern-Dreieck-Umschaltung an SINAMICS S120 Combi ① SINAMICS S120 Combi Power Module ② 1FE2 in Asynchronausführug ③ Servomotor ④ SMC20 ⑤ Geber ⑥ Dreieckschütz ⑦ Sternschütz Bild 3-9 1FE2 mit Stern-Dreieck-Umschaltung an S120 Combi Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 55 SINAMICS S120 Power Module Booksize ② 1FE2 in Asynchronausführug ③ Geber ④ SMC20 ⑤ Dreieckschütz ⑥ Sternschütz Bild 3-10 1FE2 mit Stern-Dreieck-Umschaltung an S120 Booksize Weitere Informationen finden Sie in Kapitel "Elektrischer Anschluss (Seite 141)". Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 56: Leistungsschildangaben

    Norm für alle drehenden elektrischen Maschinen Maximale Drehzahl über Frequenzumrichter in 1/min Masse von Ständer und Läufer in kg Maximale Stromstärke in A Maximales Drehmoment in Nm Technische Daten bei S1 und S6 40% 2 min Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 57: Leistungsschildangaben (Typenschild) Vom 1Fe2 In Asynchronausführung, Sternschaltung

    Angaben zur Wasserkühlung, Durchflussmenge, Maximal zulässige Kühlmitteltemperatur in °C, Systemdruck des Kuhlsystems in MPa Anschrift des Herstellers Masse von Ständer und Läufer in kg Kennzeichnung Temperatursensor Maximalwerte des Motors Technische Daten bei S1 Bauform Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 58: Leistungsschildangaben (Typenschild) Vom 1Fe2 In Asynchronausführung, Stern-Dreieckschaltung

    Anschrift des Herstellers Masse von Ständer und Läufer in kg Kennzeichnung Temperatursensor Maximalwerte des Motors bei Dreieckschaltung Technische Daten bei S1-Betrieb mit Dreieckschaltung Maximalwerte des Motors bei Sternschaltung Technische Daten bei S1-Betrieb mit Sternschaltung Bauform Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 59: Aufbau Der Artikelnummer

    1FE218☐) 300 mm (alle außer 1FE218☐) 350 mm (alle außer 1FE218☐) Sonderlänge G1☐ 200 mm (nur 1FE218☐) 250 mm (nur 1FE218☐) 300 mm (nur 1FE218☐) 350 mm (nur 1FE218☐) 400 mm (nur 1FE218☐) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 60 Läuferpaket ohne Hülse, IDM unbearbeitet Läuferpaket ohne Hülse, Innendurchmesser einbaufertig bearbeitet (auf Anfrage) Läuferpaket mit Standardhülse Sonderausführung Q1☐ Versionsstand mit Temp-Sensor Pt1000 - Stern-Schaltung mit Temp-Sensor Pt1000 - Stern-Dreieck-Schaltung Optionen Rotor vorgewuchtet (nur für 1FE218.-8L verfügbar) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 61: Motorkomponenten, Eigenschaften Und Optionen

    An Gehäusebauteilen elektrischer Motoren können hohe Temperaturen > 100 °C auftreten. Wenn temperaturempfindliche Teile, z. B. elektrische Leitungen oder elektronische Bauteile an heißen Oberflächen anliegen, können diese Teile beschädigt werden. • Stellen Sie sicher, dass keine temperaturempfindlichen Teile an heißen Oberflächen anliegen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 62: Thermischer Motorschutz Mit Temperatursensoren (Standardschutz)

    1390 Ω Anschluss über Signalleitung Ansprechtemperatur (Standardeinstellung bei Vorwarnung bei 150 °C SINAMICS S120) Alarm/Abschaltung bei 160 °C ±5 °C Die Widerstandsänderung ist proportional der Wicklungstemperaturänderung. Der Temperaturgang wird in der Regelung berücksichtigt. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 63 Die Temperaturauswertung nur über Pt1000 gewährleistet keinen Motorvollschutz. ACHTUNG Zerstörung des Motors bei thermisch kritischer Belastung Eine thermisch kritische Belastung, z. B. hohe Überlastung im Motorstillstand, kann den Motor zerstören. • Verwenden Sie als zusätzliche Schutzmaßnahme z. B. ein Überstromrelais. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 64: Temperaturauswertung Über Ptc-Kaltleiterdrilling (Motorvollschutz)

    Über externes Auslösegerät Leitungsquerschnitt/Außendurchmesser 0,14 mm /0,9 mm Ansprechtemperatur 180 °C Hinweis: Die Kaltleiter haben keine lineare Kennlinie und sind damit zur Ermittlung der momentanen Temperatur ungeeignet. Hinweis Kaltleiter sind EGB-Teile Beachten Sie die EGB-Hinweise. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 65: Temperaturauswertung Über Heißleiter (Universalschutz, Option)

    Kaltleiterwiderstand (25 °C) ca. 32,8 kΩ ca. 49,1 kΩ Warmwiderstand (100 °C) ca. 1800 Ω ca. 3300 Ω Anschluss Über Geberleitung AUTOHOTSPOT Leitungsquerschnitt 0,14 mm 0,14 mm Außendurchmesser 0,8 mm 0,8 mm Temperaturverlauf Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 66: Kühlung

    • Isolieren Sie Klemmen und Adern offener Leitungsenden. WARNUNG Lebensgefahr durch hohe Ableitströme Hohe Ableitströme können durch einen Stromschlag den Tod oder Körperverletzungen verursachen. • Erfüllen Sie die Anforderungen an den Schutzleiter gemäß EN 61800-5-1. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 67 Bei der Verwendung verschiedener leitender Materialien können Materialschäden durch die Wirkung der chemischen Spannungsreihe auftreten. • Verwenden Sie kein Zink im Kühlkreislauf. • Verwenden Sie für Leitungen und Armaturen Messing, Edelstahl oder Kunststoff. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 68: Kühlkreislauf

    • Fixieren Sie die Kühlwasserleitungen mechanisch sicher. Im Kühlsystem müssen alle Komponenten (Motor, Wärmetauscher, Rohrsystem, Pumpe, Druckausgleichsgefäß) mit einem Potenzialausgleich versehen werden. ● Installieren Sie den Potenzialausgleich fachgerecht mit einer Kupferschiene oder Kupferlitze mit entsprechendem Querschnitt. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 69: Verwendete Werkstoffe Im Kühlkreislauf Des Motors

    (Geräteanschluss) und darf nicht als Hauptleitung für das Gesamtsystem eingesetzt werden. Empfehlung: EPDM Schläuche mit elektrischen Wider- stand > 10 Ω (z. B. Semperflex FKD; Fa. Semperit, oder Fa. DEMITTEL; aus PE/EPDM, Fa. Telle). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 70 Andere Hersteller Selbstverständlich können auch gleichwertige Erzeugnisse anderer Hersteller verwendet werden. Unsere Empfehlungen sind als Hilfestellung, jedoch nicht als Vorschrift zu verstehen. Eine Gewährleistung für die Beschaffenheit von Fremderzeugnissen übernehmen wir grundsätzlich nicht. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 71: Projektieren Des Kühlkreislaufs

    Werte für die Synchronausführung Volumenstrom Q in l/min Druckabfall dp in MPa 1FE2182-8LN☐☐-☐CC0 1FE2182-8LH☐☐-☐CC0 1FE2183-8LN☐☐-☐CC0 10,5 1FE2183-8LH☐☐-☐CC0 10,5 1FE2184-8LN☐☐-☐CC0 1FE2184-8LK☐☐-☐CC0 1FE2184-8LH☐☐-☐CC0 1FE2185-8LN☐☐-☐CC0 13,5 1FE2185-8LL☐☐-☐CC0 13,5 1FE2185-8LH☐☐-☐CC0 13,5 1FE2186-8LN☐☐-☐CC0 1FE2186-8LM☐☐-☐CC0 1FE2186-8LH☐☐-☐CC0 1FE2187-8LN☐☐-☐CC0 16,5 1FE2187-8LH☐☐-☐CC0 16,5 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 72: Vermeiden Von Kavitation

    Die Motoren sind für einen Betrieb bis +20 °C Kühlmittel-Eintrittstemperatur bei voller Leistung ausgelegt. Ein Betrieb bis +40 °C Kühlmittel-Eintrittstemperatur ist mit reduzierten Leistungsdaten (Derating) möglich. Hinweis Derating Für das Derating ist der Spindelhersteller verantwortlich. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 73: Abzuführende Kühlleistungen (Verlustleistung)

    Die Zwischenwerte der Kühlleistung können im Verhältnis zur Drehzahl linear abgeschätzt werden. Die abzuführende Kühlleistung ist abhängig von der Nennleistung des Motors. Wenn der Motor mit geringerer Leistung betrieben wird, verrringert sich die abzuführende Kühlleistung annähernd linear. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 74: Berechnung Der Abzuführenden Kühlleistung (Verlustleistung)

    1FE2184-8LH☐☐-☐CC0 105,5 4200 1000 1FE2185-8LN☐☐-☐CC0 62,0 2420 1FE2185-8LL☐☐-☐CC0 86,6 3440 1FE2185-8LH☐☐-☐CC0 122,5 4200 1000 1FE2186-8LN☐☐-☐CC0 71,8 2400 1FE2186-8LM☐☐-☐CC0 86,2 3000 1FE2186-8LH☐☐-☐CC0 142,4 4200 1000 10,9 1FE2187-8LN☐☐-☐CC0 80,1 2670 1FE2187-8LH☐☐-☐CC0 158,9 4200 1000 12,2 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 75 1400 1FE2094-8CG☐☐-☐☐☐2 18,5 3200 1FE2094-8CG☐☐-☐☐☐2 1050 1FE2094-8CJ☐☐-☐☐☐1 18,5 1300 0,95 4,05 1FE2095-8CG☐☐-☐☐☐2 3000 1FE2095-8CG☐☐-☐☐☐2 18,5 1000 1FE2095-8CJ☐☐-☐☐☐1 22,5 1250 3,75 1,15 1FE2145-8CC☐☐-☐☐☐2 1500 0,35 2,05 1FE2145-8CC☐☐-☐☐☐2 1FE2145-8CE☐☐-☐☐☐1 1FE2147-8CC☐☐-☐☐☐2 1300 2,35 0,45 1FE2147-8CC☐☐-☐☐☐2 1FE2147-8CE☐☐-☐☐☐1 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 76: Kühlmittel

    Bei Frostgefahr ergreifen Sie für fertige oder vormontierte Motorspindeleinheiten Frostschutzmaßnahmen. ● Füllen Sie für den Betrieb Frostschutzmittel auf (siehe Tabelle "Wasserspezifikation als Kühlmittel"). Hinweis • Vermeiden Sie das Mischen verschiedener Frostschutzmittel. • Verwenden und dosieren Sie das Frostschutzmittel nach Herstellerangaben. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 77: Hersteller Von Chemischen Additiven

    Hinweis zu Fremderzeugnissen Hinweis Empfehlung von Fremderzeugnissen Dieses Dokument enthält Empfehlungen von Fremderzeugnissen. Siemens kennt die grundsätzliche Eignung dieser Fremderzeugnisse. Sie können gleichwertige Erzeugnisse anderer Hersteller verwenden. Siemens übernimmt keine Gewährleistung für die Beschaffenheit von Fremderzeugnissen. Weitere Kühlmittel (nicht auf Wasserbasis) Wenn andere Kühlmedien (z.

  • Seite 78: Inbetriebnahme Des Kühlkreislaufs

    ● die Spezifikation des Kühlwassers. Informationen dazu finden Sie im Kapitel "Kühlmittel (Seite 74)". Hinweis Verwenden Sie nur Kühlwasser mit der zulässigen Spezifikation Bei einem Kühlwasserverlust füllen Sie den Verlust mit einem vorher angesetzten Gemisch aus deionisiertem Wasser und Inhibitor bzw. Antifrogen N auf. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 79: Gebersystem

    Motorkomponenten, Eigenschaften und Optionen 4.3 Gebersystem Gebersystem Der Geber ist nicht Bestandteil des Lieferumfangs. Die Auswahl und Montage liegt in der Verantwortung des Spindelherstellers Hinweis Weitere Informationen zum Geber finden sie im zugehörigen Projektierungshandbuch Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 81: Einsatzvorbereitung

    Arretieren Sie das Läuferpaket mit amagnetischen Vorrichtungen. ● Verhindern Sie den Kontakt des Läuferpakets zu ferromagnetischen Gegenständen. ● Benutzen Sie Werkzeuge aus amagnetischen Werkstoffen. Ferromagnetische Werkzeuge zur Montage dürfen nur geringe Masse haben. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 82: Anbringen Von Warnhinweisen

    Herzschrittma- nen mit Implantaten chern oder aus Metall implantierten Defibrilla- (P014) toren (P007) Mitführen von Metalltei- len oder Uhren verbo- (P008) Hinweis UN-Nummer für Permanentmagnete Permanentmagnete als Gefahrengut sind der UN-Nummer 2807 zugeordnet. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 83 – Tauschen Sie beschädigte Verpackungen unverzüglich aus. Eine ordnungsgemäße Verpackung bietet Schutz vor den schlagartig einsetzenden Anziehungskräften des Läufers in Synchronausführung im unmittelbaren Nahbereich. Außerdem vermeiden Sie durch eine ordnungsgemäße Verpackung beim Lagern und Bewegen des Läufers gefährliche Eigenbewegungen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 84: Verpacken Und Versenden

    Bildzeichen Bedeutung zerbrechlich Vor Nässe schützen (ISO 7000, Nr. 0621) (ISO 7000, Nr. 0626) Oben Nicht stapeln (ISO 7000, Nr. 0623) (ISO 7000, Nr. 2402) Das folgende Kapitel beschreibt den Lieferumfang der Einbaumotoren. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 85: Lieferumfang Der Synchronausführung Des 1Fe2

    Wuchtgewichte ohne Bild Sicherheitsinformation und Beipackzettel. Auf dem mitgelieferten Beipackzettel steht die URL zum Download der Montageanleitung ohne Bild Converter Settings SINAMICS und Schaltbild als Klebeschilder Bild 5-1 Lieferumfang der Synchronausführung des 1FE2 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 86: Lieferumfang Der Asynchronausführung Des 1Fe2

    Vorgehensweise ● Überprüfen Sie die Lieferung sofort auf Vollständigkeit und Unversehrtheit. Hinweis Für nachträglich reklamierte Mängel übernimmt Siemens keine Gewährleistung. ● Reklamieren Sie – erkennbare Transportschäden sofort beim Anlieferer. – erkennbare Mängel oder die unvollständige Lieferung sofort bei der zuständigen Siemens-Vertretung.

  • Seite 87: Transportieren Und Einlagern

    ● Transportieren Sie den Motor vorsichtig. ● Vermeiden Sie ruckartige Bewegungen und Pendelbewegungen während des Transports. Wenn ein Motor nach der Lieferung nicht sofort eingebaut wird, lagern Sie ein. Halten Sie die nachfolgenden Lagerungsbedingungen ein. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 88 ⑦ Gebrauchsanweisung beachten (M002) Die Warn- und Hinweiszeichen entsprechen der ISO 7010, die Angaben in den Klammern definieren das Zeichen entsprechend ISO 7010 Beachten Sie die Warnhinweise auf der Verpackung und den Etiketten. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 89: Langzeiteinlagerung

    • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. ACHTUNG Gefahr von Motorschäden durch Korrosion infolge von Kondenswasser Nicht abfließendes Kondenswasser kann Korrosion erzeugen und Motorschäden verursachen. • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 91: Mechanische Montage

    ● Legen Sie das ausgepackte Läuferpaket sicher ab. Läuferpaket mit amagnetischen Vorrichtungen arretieren. ● Verhindern Sie den Kontakt des Läuferpakets zu ferromagnetischen Körpern. ● Benutzen Sie vorzugsweise Werkzeuge aus amagnetischen Werkstoffen. Ferromagnetische Werkzeuge zur Montage dürfen nur geringe Masse haben. Vorsichtig arbeiten! Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 92 Betrieb elektromagnetische Felder (EMF). Dadurch sind insbesondere Personen mit Herzschrittmachern oder Implantaten gefährdet, die sich in unmittelbarer Nähe der Geräte/Systeme aufhalten. • Stellen Sie sicher, dass betroffene Personen den nötigen Abstand einhalten (mindestens 2 m). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 93 • Halten Sie zur Befreiung eingeklemmter Körperteile (Hand, Finger, Fuß oder andere) bereit: – einen Hammer (ca. 3 kg) aus festem, nicht magnetisierbarem Material – zwei spitze Keile (Keilwinkel ca. 10° - 15°) aus festem, nicht magnetisierbarem Material (z. B. Hartholz) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 94 Magnetfelder können den Datenverlust bei magnetischen oder elektronischen Datenträgern bewirken und Uhren beschädigen. • Halten Sie magnetische oder elektronische Datenträger (z.B. Kreditkarten, Speicherkarten) und Uhren außerhalb des Nahbereiches von Magnetfeldern (> 100 mm). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 95: Montageanforderungen

    Nacharbeiten der funktionswichtigen Wellenabschnitte, z. B. Lagersitze, gemeinsam mit dem Außendurchmesser des Läuferpakets. Das aufgeschrumpfte Läuferpaket müssen Sie am Außendurchmesser nach den Vorgaben im jeweiligen Maßblatt bearbeiten. Wir empfehlen das Bearbeiten durch Schleifen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 96: Montage/Demontage Des Läufers

    Mechanische Montage 6.3 Montage/Demontage des Läufers Montage/Demontage des Läufers 6.3.1 Übersichten über die Montagen der Läufer Bild 6-1 Ablaufschema über das Montieren des Läufers in Synchronausführung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 97 Mechanische Montage 6.3 Montage/Demontage des Läufers Bild 6-2 Ablaufschema über das Montieren des Läufers in Asynchronausführung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 98: Montage Und Hilfsmittel

    ● vorzugsweise mit Einrichtung für schnelles Absenken Transport des erwärmten Läuferpakets Transport der gekühlten bzw. temperierten Spin- in Abhängigkeit von Größe und Gewicht delwelle in Abhängigkeit von Größe und Gewicht Bild 6-3 Beispiele für den Transport der Komponenten Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 99: Montageanordnungen Für Die Montage Des Läufers

    Fügen der Spindelwelle ① Läuferpaket ② Spindelwelle ③ Stabile Unterlage mit Öffnung ④ Montagevorrichtung (amagnetisch, hitze- bzw. kältebeständig, thermisch isolierend) ⑤ Anschlussgewinde für Öldruckpumpe bei Läuferpaketen mit Hülse Bild 6-4 Anordnung für Läufermontage Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 100 Vorrichtung für das Entspannen des Läufers mit Hülse und das Demontieren ● Drucköl für Entspannen, z. B. SKF LHMF 300 (Viskosität 300 mm²/s bei 20 °C) ● Drucköl für Demontage, z. B. SKF LHDF 900 (Viskosität 900 mm²/s bei 20 °C) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 101: Weitere Geräte Und Hilfsmittel

    – Reinigen Sie die Gewindestifte und Bohrungen von Öl, Fett oder anderen Verunreinigungen (z. B. mit Loctite 7061 oder 7063). Hinweis Halten Sie die Verarbeitungshinweise des Herstellers der benutzten Reinigungsprodukte ein. Sorgen Sie für eine ausreichende Belüftung bei lösungsmittelhaltigen Produkten. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 102 Messwert (vor und nach der Montage) Achse der Spindelwelle (Bezugsachse) Bild 6-7 Rundlauf prüfen ③ 4. Wenn der Läufer nach der Montage nicht entspannt wird, reiben Sie die Fügeflächen mit Demontageöl, z. B. SKF LHMF300 ein. ❑ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 103: Montage Des Läufers

    ACHTUNG Beschädigung der Bandage des Läufers durch unzulässige Temperaturen APM-Läufer besitzen eine Bandage (Faserverbund) am Läuferaußendurchmesser, die nicht beschädigt werden darf. Halten Sie bei der Montage die zulässigen Temperaturen ein. (siehe Tabelle "Montagetemperaturen") Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 104: Montagetemperaturen

    Die Komponenten sind bei der Montage sehr heiß oder sehr kalt und können Verbrennungen oder Erfrierungen verursachen. • Berühren Sie keine Komponenten mit ungeschützten Händen. • Tragen Sie hitzefeste Handschuhe, Schutzbrille und geschlossene Arbeitskleidung. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 105 4. Fügen Sie die Komponenten zügig bis zur Endlage zusammen. 5. Lassen Sie die Komponenten auf Raumtemperatur abkühlen. 6. Messen Sie den Rundlauf an der Referenzebene und markieren Sie die Stelle der größten Abweichung. (siehe Bild "Rundlauf prüfen"). ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 106: Ausgleich Mechanischer Spannungen Und Verformungen Der Spindelwelle

    ● Entlüften Sie das Hydrauliksystem. Der Öldruck wird manuell aufgebaut. ● Halten Sie den maximal zulässigen Öldruck ein. (siehe Tabelle "Maximal zulässiger Öldruck") Tabelle 6- 3 Maximal zulässiger Öldruck Motortyp Maximaler Öldruck / MPa 1FE218☐-8☐ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 107: Vorgehensweise Beim Ausgleich Der Mechanischen Spannungen

    Anschluss Hydraulik-Handpumpe ② Anschlussnippel ③ Verlängerungsrohr ④ Nutmutter ⑤ Distanzhülse ⑥ Aufnahmevorrichtung (Prisma) ⑦ Auffangwanne ⑧ Ölhandpumpe Bei der Synchronausführung aus amagnetischem Material Bild 6-8 Aufbau der Vorrichtung zum Spannungsausgleich und zum Nachrichten (Beispiel) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 108 → Fangen Sie das austretende Restöl in der Wanne auf. Nach 24 Stunden ist das System "Läufer - Spindelwelle" wieder voll belastbar. 17.Entfetten Sie die Gewindebohrungen und -stifte mit z. B. Loctite 7061. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 109: Ausgleich Von Verformungen Durch Das Thermische Fügen

    Bereits vom Hersteller montierte Wuchtgewichte können durch weitere Wuchtgewichte ersetzt bzw. ergänzt werden. Wuchten des Läufers mit dem am Läuferpaket Feinwuchten des Läufers mit den am Läuferpaket vorhandenen Wuchtebenen in einem Arbeits- vorhandenen Wuchtebenen. gang. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 110: Beschreibung Der Wuchtgewichte

    Mit den beigepackten Wuchtgewichten ist abhängig vom Motortyp der zusätzliche Ausgleich folgender Unwuchten mindestens möglich: Motortyp Zusätzlich mindestens möglicher Unwucht- Anzahl der beigepackten ausgleich beim Feinwuchten (gmm) Wuchtgewichte (Stück) 1FE2182-8 2200 1FE2183-8 1FE2184-8 1FE2185-8 3200 1FE2186-8 1FE2187-8 ) ohne Läufer Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 111: Aufbau Des Läuferpakets

    Konstruktive Vorbereitung des Läuferpakets für das Wuchten Voraussetzungen für das Wuchten Das Läuferpaket ist auf die Spindelwelle montiert. Der Läufer befindet sich in der Wuchtvorrichtung. Hinweis Für den Nachweis des Wuchtsystems ist der Spindelhersteller verantwortlich. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 112: Vorgehensweise Beim Wuchten Des Synchronläufers Mit Hülse

    3. Schieben Sie das Wuchtgewicht in der Nut an die von der Auswuchtmaschine vorgegebene Position. Halten Sie einen Mindestabstand von 5 mm zu den um 180 ° versetzten Nutöffnungen ein. Mindestabstand 5 mm Bild 6-12 Mindestabstand Wuchtgewicht - Nutöffnung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 113 • Neu eingesetzte Wuchtgewichte können Sie innerhalb von 2 Stunden beliebig lösen, verschieben und wieder festschrauben. Nach 2 Stunden wird die Schraubensicherung wirksam. Beim Lösen nach der Zeit von 2 Stunden müssen Sie die Wuchtgewichte wieder durch neue Wuchtgewichte ersetzen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 114: Vorgehensweise Beim Feinwuchten

    Spreizwinkel in Grad (°) Unwuchtmasse in Gramm (g) Masse des Wuchtgewichts in Gramm (g) Bild 6-13 Spreizung der Wuchtgewichte Wenn Sie weitere Wuchtgewichte benötigten, können Sie diese mit der Bestellnummer 340.40002.01 beim Service Center bestellen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 115: Wuchten Von Läufern In Asynchronausführung

    Tarierscheiben aus. ① Tarierscheibe auf den Wuchtebenen (nicht im Lieferumfang) ② Läuferpaket ③ Spindelwelle Bild 6-14 Auswuchten von Spindelwelle und Läuferpaket ohne Hülse Empfehlungen für die mechanischen Abmessungen der Tarierscheiben entnehmen Sie dem Projektierungshandbuch. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 116: Demontieren Des Läuferpakets Mit Hülse

    Öldruck") Tabelle 6- 5 Maximal zulässiger Öldruck Motortyp Maximaler Öldruck / MPa 1FE218☐-8☐ Tabelle 6- 6 Zum Demontieren verwendbares Öl Viskosität 900 mm /s bei 20 °C z. B. Typ SKF LHDF 900 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 117: Vorgehensweise Beim Demontieren Mit Dem Ölpressverfahren

    3. Schrauben Sie Verlängerungsrohr fest in die Hülse des Läuferpakets. ④ 4. Legen Sie den Läufer auf das Prisma ① 5. Schließen Sie die Ölhandpumpe fest an den Anschluss 6. Entlüften Sie das Hydrauliksystem. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 118 Wenn nötig unterstützen Sie das Lösen des Läuferpakets durch leichte Schläge z. B. mit einem Kunststoffhammer. 11.Kontrollieren Sie die Fügeflächen auf Kratzer oder Riefen in Längsrichtung. Hinweis Kratzer oder Riefen in Längsrichtung verhindern bei weiteren Demontagevorgängen den Druckaufbau und somit das Lösen der verbundenen Teile. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 119: Montieren Des Ständers In Das Spindelgehäuse

    Den Ständer gibt es in folgenden Varianten. Ständer ohne Kühlmantel (Standardausführung) Ständer mit Kühlmantel (auf Anfrage) Hinweis Beispielhafte Abbildungen Die Abbildungen und Beschreibungen sind Beispiele und können abweichen. ● Wählen Sie nachfolgend das für ihren Ständer zutreffende Montagekapitel. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 120: Montieren Des Ständers Ohne Kühlmantel

    ● Geschlossene Arbeitskleidung zum Schutz gegen hohe Oberflächentemperaturen Montage-, Fertigungs- und Hilfsmittel zum Montieren Passende Axialanschläge (Beispiele) Lastaufnahmemittel (Beispiel) Ringschrauben Distanzhülsen Tragarm mit Kunststoffummantelung für die horizontale Montage (Beispiel) Innenspanndorn (Beispiel) Korrosionsschutzmittel für Stahloberflächen Abb. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 121: Montieren Des Ständers Ohne Kühlmantel

    • Verwenden Sie nur Vorrichtungen und Werkzeuge, die ein beschädigungsfreies Montieren gewährleisten. Voraussetzung ● Alle Arbeitsschutzmittel sind vorhanden und angelegt. ● Alle Montage-, Fertigungs- und Hilfsmittel zum Montieren sind vorhanden und einsatzbereit. ● Alle Arbeiten in Vorbereitung des Montierens sind abgeschlossen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 122: Vorgehensweise Beim Montieren Des Spindelgehäuses Über Den Ständer

    Die Pfeile mit den Nummern visualisieren die nachfolgenden Schritte mit gleicher Nummer. ② ④ 1. Säubern Sie die Baugruppen von Verunreinigungen und Spänen. 2. Stellen Sie den Ständer auf die Montageunterlage. 3. Entfernen Sie den Innenspanndorn aus dem Ständer. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 123 – Ziehen Sie zuerst alle Schrauben mit dem halben Wert des maximalen Anziehdrehmoments an. – Ziehen Sie dann die Schrauben mit Drehmomentschlüssel über Kreuz auf das maximale Anziehdrehmoment an. Siehe Tabelle "Anziehdrehmomente" ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 124: Montieren Des Ständers Mit Kühlmantel

    Tragarm mit Kunststoffummantelung für die horizontale Montage (Beispiel) Innenspanndorn (Beispiel) Korrosionsschutzmittel für Stahloberflächen Fett oder Talkum als Gleitmittel für Runddichtringe aus Viton Abb. Medium für die Dichtheitsprüfung mit Flüssigkeit Wasseranschluss, maximaler Prüfdruck 0,7 MPa (7 bar). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 125: Vorbereiten Des Montierens

    Fügeflächen vom Ständer, die mit Korrosionsschutzmittel beschichtet werden sollen. 4 Nuten für die Runddichtringe zum Abdichten des Ständers Mittlere Nuten zum Ablauf in die Leckagebohrungen Kühlgewinde Motorleitung aus dem Ständer Bild 6-18 Flächen und Nuten beim Ständer mit Wasserkühlung (Beispiel) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 126 Kühlflüssigkeit in Berührung kommen, Korrosionsschutzmittel für Stahl auf. Die Abbildung zeigt ein Beispiel von einem fertig montierten Ständer. ① Ständerpaket mit Kühlmantel ② Spindelgehäuse ③ Runddichtring ④ Fläche mit Korrosionsschutzauftrag ⑤ Leckagebohrung Bild 6-19 Aufbringen von Korrosionsschutzmittel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 127 5. Legen Sie die Runddichtringe in die Nuten. 6. Schrauben Sie, wenn notwendig, die Ringschrauben, gegebenenfalls mit Distanzhülsen, für das Benutzen eines Hebezeugs in die Stirnseite des Kühlmantels ein. Alternativ können Sie auch einen Innenspanndorn verwenden. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 128: Montieren Des Ständers Mit Kühlmantel In Das Spindelgehäuse

    • Quetschen Sie die Leitungen nicht. Hinweis Das Spindelgehäuse schließt das Kühlgewinde des Kühlmantels nach außen ab. Anziehdrehmomente μ Verwenden Sie zum Montieren Schrauben mit mind. Festigkeitsklasse 8.8, = 0,14. Durchmesser in mm Anziehdrehmoment in Nm Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 129: Voraussetzungen

    Die Pfeile mit den Nummern visualisieren die nachfolgenden Schritte mit gleicher Nummer. 1. Prüfen Sie den richtigen Sitz der 4 Runddichtringe. 2. Setzen Sie den Ständer auf den Axialanschlag 3. Entfernen Sie den Innenspanndorn aus dem Ständer. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 130 Die Formen des Kühlmantels und des Spindelgehäuses können von der Abbildung ③ ⑦ abweichen. Die Formen des Axialanschlags und des Innenspanndorns hängen von der Form der Komponenten ab und können von der Abbildung abweichen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 131 – Drehen Sie das Spindelgehäuse so, dass die Leckagebohrungen unten liegen. 8. Wenn das Spindelgehäuse undicht ist, demontieren Sie das Spindelgehäuse. – Wechseln Sie die Runddichtringe am Ständer. – Entgraten Sie scharfe Kanten. 9. Montieren Sie den Ständer erneut in das Spindelgehäuse. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 132: Montieren Der Motorspindel

    Dieses Kapitel gilt nur für Läufer mit Permanentmagneten (Synchronausführung). Durch die Dauermagnete im Läufer wirken hohe magnetische Kräfte, welche die Arbeitsspindel in die Ständerbohrung ziehen. ① Spindelwelle mit Läuferpaket ② Ständerpaket mit Spindelgehäuse Axiale Anziehungskraft Radiale Anziehungskraft Bild 6-23 Anziehungskräfte_Motorspindel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 133: Auftretende Magnetische Kräfte Bei Läufern Mit Permanentmagneten (Synchronausführung)

    Die Bandage (Faserverbundwerkstoff) darf nicht beschädigt werden und nicht mit der Ständerbohrung in Berührung kommen. • Entfernen Sie die Schutzfolie erst vor der Montage. • Verwenden Sie eine Montagefolie. • Verwenden Sie zur Montage immer eine zentrierende Montagevorrichtung. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 134 Lieferumfang). Spindelwelle mit Läuferpaket und Lagerschild Spindelgehäuse mit Ständerpaket Zentrierende Montagevorrichtung für Ständerpaket Zentrierende Montagevorrichtung für Läuferpaket Stabile Unterlage Montagefolie (für die Synchronausführung) Schrauben zum Verschrauben des Lagerschilds Bild 6-24 Montieren der Motorspindel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 135 In Abhängigkeit von der gegenseitigen Lage und vom Gewicht der Spindelwelle ist eine zusätzliche axiale Montagekraft von ca. 300 N erforderlich. ⑦ 5. Verschrauben Sie das Lagerschild der Spindelwelle mit den Schrauben 6. Drehen Sie die vormontierte Motorspindel um 180°. Montagefolie Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 136: Aufstellen Der Motorspindel

    Wenn temperarturempfindliche Bauteile und Leitungen heiße Oberflächen des Motors berühren, können die Bauteile und Leitungen beschädigt oder zerstört werden. • Verlegen Sie temperaturempfindliche Bauteile und Leitungen so, dass keine Bauteile und Leitungen heiße Oberflächen des Motors berühren können. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 137: Zulässige Motorschwingungen

    Stellen Sie sicher, dass die Schwingwerte nach Projektvorgabe und den nachfolgendenTabellen an den angegebenen Messpunkten des Motors nicht überschritten werden. Beachten Sie die Hinweise zu Messorten, Messung und Bewertung nach ISO 10816 Wuchten Sie gegebenenfalls den Läufer mit dem Abtriebssystem komplett aus. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 138: Maximal Zulässige Radiale Schwingwerte

    Das Bewerten der Schwingbeschleunigung erfolgt im Frequenzband von 10 ... 2000 Hz. Hinweis Wenn Schwingungsanregungen > 2000 Hz (z. B. Zahneingriffsfrequenzen) auftreten können, müssen Sie den Messbereich entsprechend angepassen. Die zulässigen Maximalwerte bleiben unverändert. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 139: Anschließen

    Die Spannungen können durch einen Stromschlag den Tod oder schwere Verletzungen verursachen. • Berühren Sie keine offenen Leitungsenden. • Vermeiden Sie das Drehen bereits montierter Einbaumotoren. • Isolieren Sie Klemmen und Adern offener Leitungsenden. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 140 Das Gehäuse des Motors kann beim Betrieb hohe Temperaturen erreichen, die beim Berühren Verbrennungen verursachen können. • Berühren Sie keine heißen Oberflächen. • Lassen Sie den Motor vor Beginn der auszuführenden Arbeiten abkühlen. • Benutzen Sie entsprechende Körperschutzmittel, z. B. Handschuhe. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 141: Anschluss Der Wasserkühlung

    ● Stellen Sie sicher, dass das Kühlwasser mit der benötigten Durchflussmenge zur Verfügung steht. Siehe Leistungsschild (Typenschild). Vorgehensweise 1. Schließen Sie die Kühlwasserleitungen für Zulauf und Ablauf nach Projektvorgabe an. Leckagebohrungen Anschlüsse für die Kühlwasserleitungen Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 142 • Halten Sie die Leckagebohrungen frei, damit das Kondenswasser frei abfließen kann. 3. Prüfen Sie, ob die Leckagebohrungen frei sind, damit das Kondenswasser frei abfließen kann. 4. Prüfen Sie die Dichtheit der Wasserkühlung. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 143: Elektrischer Anschluss

    Die Ständer der Einbaumotoren werden vor der Auslieferung einer Hochspannungsprüfung nach EN 60034-1 unterzogen. Die Normenkommission empfiehlt jedoch bei Einbau von elektrischen Komponenten, wie z. B. Einbaumotoren, nach der Endmontage erneut eine Hochspannungsprüfung nach EN 60034-1 durchzuführen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 144: Elektrische Betriebsmittel

    ● Führen Sie die freien Leitungsenden in einem geeigneten Schutzschlauch mit Leitungsverschraubung aus dem Spindelkasten heraus zu einem bauseits vorhandenen Anschlusskasten. ● Sorgen Sie für eine wirksame Zugentlastung. Halten Sie die erforderlichen Biegeradien ein (mindestens 3 bis 4 mal Leitungsaußendurchmesser). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 145: Anschließen Der Temperatursensoren Pt1000

    Berücksichtigen Sie die IEC / EN 60364-5-52 und IEC / EN 60204-1. Hinweis Die Strombelastbarkeit PVC/PUR-isolierter Kupferleitungen ist in der EN 60204-1 spezifiziert. ● Verwenden Sie konfektionierte Leitungen von Siemens. Diese Leitungen verringern den Montageaufwand und erhöhen die Betriebssicherheit. ● Verwenden Sie EMV-Kabelverschraubungen für fest verlegte Einführungen. Einbaumotoren SIMOTICS M-1FE2...

  • Seite 146: Leitungsquerschnitte, Leitungsaußendurchmesser Und Leitungsausführung Bei Synchronausführungen

    Gemäß EN 46200 nur innerhalb der Motorspindel verwendbar Hinweise für die Verwendung von Leitungen gibt VDE 0298, Teil 3 und Teil 4 Bei großen Leitungsquerschnitten sehen Sie ggf. als Durchführung ein Langloch vor. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 147 Leistungsanschlüsse (gemäß DIN 46200 nur innerhalb der Motorspindel verwendbar) ② Innerer Schutzleiter ③ Erdungsanschluss für inneren und äußeren Schutzleiter ④ Anschlüsse Temperatursensoren Bild 7-1 Klemmenkasten (Beispiel) Hinweis Schließen Sie die Leitungen nach Projektvorgabe des Spindelherstellers an. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 148: Leitungsquerschnitte, Leitungsaußendurchmesser Und Leitungsausführung Bei Asynchronausführungen

    Gemäß EN 46200 nur innerhalb der Motorspindel verwendbar Hinweise für die Verwendung von Leitungen gibt VDE 0298, Teil 3 und Teil 4 Weiterführende Anschlussleitungen projektieren Sie entsprechend dem Bemessungsstrom nach EN 60204-1 in Abhängigkeit der Verlegungsart und der Umgebungstemperatur. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 149 Leistungsanschlüsse (gemäß DIN 46200 nur innerhalb der Motorspindel verwendbar) ② Innerer Schutzleiter ③ Erdungsanschluss für inneren und äußeren Schutzleiter ④ Anschlüsse Temperatursensoren Bild 7-2 Anschlusskasten mit fester (interner) Sternschaltung (Beispiel) Hinweis Schließen Sie die Leitungen nach Projektvorgabe des Spindelherstellers an. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 150: Hinweise Zur Leitungsverlegung

    Wenn Sie die jeweiligen Motorleitungen der beiden Teilwicklungen im Klemmenkasten zusammengeschalten (1U1 und 2U1 → U, 1V1 und 2V1 → V, 1W1 und 2W1 → W), ist der Betrieb mit einem Leistungsteil gewährleistet. Hinweis Schließen Sie einen Drehgeber nach Projektvorgabe an. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 151: Schaltbild Für Motor 1Fe2 Über Smc20/Sme20 Und Vpm An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-3 Schaltbild Motor 1FE2 mit VPM Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 152: Schaltbild Für Motor 1Fe2 Über Smc20/Sme20 Ohne Vpm An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-4 Schaltbild Motor 1FE2 ohne VPM Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 153 Signalleitung, schleppfähig oder bedingt schleppfähig, Artikelnummer Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperatursensor (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-5 Schaltbild Motor 1FE2 mit VPM über SME120 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 154: Anschlussübersicht Mit Zwei Leistungsteilen

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-6 Anschlussübersicht mit OA-Software und VPM Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 155 Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-7 Anschlussübersicht mit OA-Software ohne VPM Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 156 Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17 Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Pt1000 Reserve) Geber Anschlusskasten Bild 7-8 Anschlussübersicht mit VPM und Geberweiche Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 157: Spannungsbegrenzung (Gilt Nur Für Synchronausführungen)

    Die Stern-Dreieckschaltung wird beim 1FE2 realisiert durch: ● Eine feste Einstellung im Anschlusskasten ● Über eine externe Schützbeschaltung Die Stern-Dreieckschaltung über eine feste Einstellung im Anschlusskasten Standardeinstellung ist die Sternschaltung über Schaltbrücken. Bild 7-9 Feste Stern-Dreieckschaltung im Anschlusskasten Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 158: Voraussetzung Für Das Schalten Im Anschlusskasten

    3. Ordnen Sie die Schaltbrücken entsprechend der gewünschten Schaltung an. (Siehe Abbildung oben "Feste Stern-Dreieckschaltung im Anschlusskasten") 4. Ziehen Sie die Schraubverbindung für die Schaltbrücken fest. 5. Schließen Sie den Anschlusskasten. Achten Sie auf die korrekte Lage der Dichtung. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 159: Stern-Dreieckumschaltung Über Drehzahlschwelle

    ● 2 Hilfsschütze mit Hilfskontakten (1 Schließer) ● 2 Motorschütze mit zwangsgeführten Hilfskontakten (1 Öffner, 1 Schließer) ● 1 Motor, 1 Control Unit, 1 Einspeisung und 1 Motor Module Bild 7-10 Beispiel Stern-Dreieckumschaltung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 160 Asynchronausführung an den SINAMICS S120. Die Angaben zu Schaltung und Anschluss der Motorenwicklung finden Sie im Schaltbild. Das Schaltbild liegt in der Verpackung des Motors. Hinweis Schließen Sie einen Drehgeber nach Projektvorgabe an. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 161: Schaltbild Für Den 1Fe2 In Asynchronausführung Und Fester Sternschaltung An Sinamics

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät 3RN2013-1GW30 Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Reserve) Geber Anschlusskasten Bild 7-11 1FE2 Asynchronausführung Anschlussübersicht Sternschaltung fest an SINAMICS Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 162: Schaltbild Für Den 1Fe2 In Asynchronausführung Und Stern-Dreieckschaltung Über Schütze An

    Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät 3RN2013-1GW30 Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-..Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00 Einbaumotor 1FE2 Erdungsanschluss Temperaturfühler (+1 Reserve) Geber Anschlusskasten Bild 7-12 1FE2 Asynchronausführung Anschlussübersicht Stern-Dreieckschaltung über Schütze an SINAMICS Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 163: Anschlussbelegung Des Gebers

    • Erden Sie so, dass der leitende Übergang zwischen Schutzleiter und Spindelkasten gegeben und gegen Korrosion geschützt ist (z. B. Anschlussflächen blank und mit Vaseline gefettet). Ständer Kühlmantel Spindelgehäuse Lagerschild Erdungsanschluss mit Schraube M8 Bild 7-13 Erdungsvorschlag Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 164: Signalanschluss Und Motorschutz

    Pt1000 und PTC können Sie folgendermaßen anschließen: ● PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 an SMC20 oder SME20 ● PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 direkt an das Antriebssystem ● PTC und Pt1000 an SME120 Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 165 Weitere Informationen zum Anschluss und Betrieb des SMC20 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Hinweis SME20 Weitere Informationen zum Anschluss und Betrieb des SME20 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 166 Anschließen 7.2 Elektrischer Anschluss Anschluss PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 ohne SMC/SME direkt an das Antriebssystem Bild 7-15 Anschluss PTC über Thermistor Motorschutz 3RN2013-1GW30, Pt1000 direkt an das Antriebssystem Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 167 Anschluss PTC und Pt1000 an SME120 Bild 7-16 Anschluss PTC und Pt1000 an SME120 Hinweis SME120 Weitere Informationen zum Anschluss und Betrieb des SME120 finden Sie in der Dokumentation SINAMICS Gerätehandbuch Control Units und ergänzende Systemkomponenten. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 168 Anschließen 7.2 Elektrischer Anschluss Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 169: Inbetriebnehmen

    Trenntransformator mit geerdetem Sternpunkt (Sekundärseite) zwischen Netz und Antriebssystem, damit die Motorisolierung nicht überlastet wird. • Eine Überwachungseinrichtung muss bei Betrieb an IT-Netzen den ersten Fehler zwischen einem aktiven Teil und Erde melden. Beseitigen Sie diesen Fehler umgehend. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 170 Maschine fließt, entwickelt sich schlagartig heißer Dampf mit hohem Druck. Dadurch kann das Kühlwassersystem bersten und den Tod, schwere Körperverletzung und Sachschäden verursachen. • Betrieben Sie den Motor nie ohne Kühlung. • Nehmen Sie den Kühlkreislauf nur an einem abgekühlten Motor in Betrieb. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 171 Wenn der Motor beschädigt betrieben wird, können Schäden an der Wicklung, an den Lagern oder Totalschaden die Folge sein. • Schalten Sie den Motor bei unruhigem Lauf bzw. anormalen Geräuschen ab. • Stellen Sie die Ursache fest. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 172: Checkliste Vor Dem Inbetriebnehmen

    Stehen die Herstellerdokumentationen für die Systemkomponenten (z. B. Antriebssys- tem, Geber, Kühlsystem, Bremse) und das Projektierungshandbuch "Einbaumotoren SIMOTICS M-1FE2" zur Verfügung? Wenn Sie den Motor 1FE2 am Antriebssystem SINAMICS S120 betreiben wollen, stehen die folgenden aktuellen SINAMICS-Dokumentationen zur Verfügung? Inbetriebnahmehandbuch SINAMICS S120 •...

  • Seite 173: Checkliste (2) - Kontrollen Zur Mechanik

    Sind die Erdungsanschlüsse und die Potenzialausgleichsverbindungen ordnungsge- mäß hergestellt? Wird beim Betrieb am Umrichter die angegebene Grenzdrehzahl n eingehalten? Gilt nur für die Asynchronausfühung bei externer Stern-Dreieck-Umschaltung: Sind die Schütze und die Hilfskontakte korrekt verdrahtet und parametriert? Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 174: Checkliste (4) - Kontrollen Zu Überwachungseinrichtungen

    6 Kühlmittelbehälter 7 Kompressor/Rückkühler 8 Temperaturmessung Kühlmittel Ist die Zirkulation des Kühlwassers (Durchflussrichtung, Durchflussmenge, Tempera- tur) ordnungsgemäß? Ist die Dichtung zwischen Spindelgehäuse und Kühlmantel dicht? An der Leckageboh- rung darf keine Kühlflüssigkeit austreten. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 175: Prüfen Des Isolationswiderstands

    0,4 kV x 0,5 MΩ/kV = 0,2 MΩ ● Messen Sie den Isolationswiderstand der Wicklung gegen das Maschinengehäuse. Warten Sie bei der Messung, bis der Endwert des Widerstands nach ca. einer Minute erreicht ist. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 176: Maßnahmen Beim Erreichen Oder Unterschreiten Des Kritischen Isolationswiderstands

    Das Verwenden von Vorschaltdrosseln hat Das Verwenden von Vorschaltdrosseln oder seln keinen Einfluss auf das Ergebnis. sättigungsarmen Motoren wird nicht empfoh- len, weil die Rotorlagebestimmung zu unge- nau ist bzw. die Pollageidentifikation kein Ergebnis liefert. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 177: Ermitteln Des Kommutierungswinkels (Gilt Nur Für Die Synchronausführung)

    8. Bestimmen Sie mit der Anwahl von p1990 = 1 das richtige Kommutierungswinkeloffset (p0431). In der Expertenliste schalten Sie den Antrieb über das Inbetriebnahmetool "STARTER" an der Steuertafel ein (PLI wird durchgeführt) p1990 = 1. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 178: Inbetriebnehmen Des Kühlkreislaufs

    ● Öffnen Sie die Kühlwasserzufuhr. ● Prüfen Sie alle Anschlüsse des Kühlwasserkreislaufs auf Dichtheit. ● Prüfen Sie, ob die vorgeschriebene Kühlmittelmenge gewährleistet ist. Weitere Informationen dazu finden Sie im Kapitel "Kühlung (Seite 64)". Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 179: Ein- Und Ausschalten

    Das Ansteuern der Schütze zur Stern-Dreieck-Umschaltung kann über den Antrieb (SINAMICS S120) oder die Steuerung (PLC) erfolgen. Beachten Sie zur schaltungstechnischen Ausführung und Parametrierung die Informationen aus dem Funktionshandbuch SINAMICS S120 Antriebsfunktionen (Kap. 12.5) bzw. Funktionshandbuch SINUMERIK 840D sl PLC. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 180: Betrieb

    Maschine fließt, entwickelt sich schlagartig heißer Dampf mit hohem Druck. Dadurch kann das Kühlwassersystem bersten und den Tod, schwere Körperverletzung und Sachschäden verursachen. • Betrieben Sie den Motor nie ohne Kühlung. • Nehmen Sie den Kühlkreislauf nur an einem abgekühlten Motor in Betrieb. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 181 Betriebsdrehzahl. Die Maximaldrehzahl ist auf dem Leistungsschild (Typenschild) angegeben. Unzulässige Drehzahlen können Motorschäden verursachen. • Stellen Sie durch die Steuerung oder aktivierte Drehzahlüberwachung im Antrieb sicher, dass die maximal zulässige Drehzahl nicht überschritten wird. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 182: 9.2 Betrieb

    2. Achten Sie auf unruhigen Lauf und anormale Geräusche des Motors. 3. Prüfen Sie die Funktion der Kühlung des Motors. 4. Prüfen Sie die Funktion der Sicherheitseinrichtungen. 5. Prüfen Sie, ob der Motor die gewünschten Parameter erreicht. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 183 ● keine anormalen Geräusche am Motor auftreten ● der Motor nicht überhitzt Hinweis Wartungsintervalle einhalten Warten Sie den Motor entsprechend den vorgeschriebenen Wartungsintervallen nach Projektvorgabe des Spindelherstellers. Ausschalten ● Schalten Sie den Motor über den Frequenzumrichter ab. ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 184: Störungen Und Deren Beseitigung

    Hohe Erwärmung bei Belastung G H I Hohe Erwärmung einzelner Wick- lungsabschnitte Unruhiger Lauf Schleifendes Geräusch, Lagergeräu- sche Radiale Schwingungen M N O Axiale Schwingungen Wasser läuft aus ● Beseitigen Sie die Störungsursache gemäß den Abhilfemaßnahmen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 185 Läufer entkoppeln und nachwuchten Läufer unrund, Welle verbogen Rücksprache mit dem Herstellerwerk Mangelhafte Ausrichtung Maschinensatz ausrichten, Kupplung überprüfen Kühlwasserrohre / Wasseranschluss Undichte Stelle finden; ggf. abdichten oder Rücksprache mit dem Her- defekt steller Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 186: Betriebspausen

    ● Nehmen Sie bei längeren Betriebspausen den Motor regelmäßig, etwa einmal im Monat, in Betrieb oder drehen Sie den Läufer von Hand durch. ● Beachten Sie vor dem Einschalten zur Wiederinbetriebnahme das Kapitel "Inbetriebnehmen (Seite 167)". Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 187: Instandhaltung Und Wartung

    Instandhaltung und Wartung 10.1 Ergänzender Hinweis Instandhaltung Hinweis Führen Sie die Wartung und Instandhaltung nach Projektvorgabe des Spindelherstellers durch. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 189: Außerbetriebnehmen Und Entsorgen

    • Verwenden Sie ausreichend große Auffangbehälter. • Vermeiden Sie Hautkontakt mit den Flüssigkeiten. Verwenden Sie geeignete Körperschutzmittel, z. B. Handschuhe, Schutzbrille. • Halten Sie Mittel bereit, um ausgetretene Flüssigkeiten zu binden und Flächen abzustumpfen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 190: Außerbetriebnehmen

    5. Lösen Sie die Befestigungen des Motors. 6. Transportieren Sie den Motor an einen für das Lagern und Demontieren geeigneten Platz. Befolgen Sie auch die Hinweise im Kapitel "Ergänzender Hinweis Instandhaltung (Seite 185)". ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 191: Motor Zerlegen

    Vorgehensweise beim Zerlegen eines Asynchronmotors 1. Zerlegen Sie den Motor. 2. Entsorgen Sie die Motorteile oder geben Sie die Motorenteile an den Hersteller zurück. Entsorgen Sie die Motorenteile entsprechend den Hinweisen im Kapitel "Entsorgen (Seite 190)". ❒ Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 192: Entsorgen

    Personen- und Sachschäden bei nicht fachgerechter Entsorgung Wenn Sie Direktantriebe oder ihre Komponenten (insbesondere Komponenten mit Permanentmagneten) nicht fachgerecht entsorgen, können Tod, schwere Körperverletzungen und/oder Sachschäden eintreten. • Lassen Sie Direktantriebe und ihre Komponenten fachgerecht entsorgen. Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 193: Entsorgen Von Läufern In Synchronausführung

    Bewahren Sie die Originalverpackung des Läufers für den Transport zum Entsorgen auf. Als Packhilfsmittel werden nur recyclingfähige Kunststoffe verwendet: ● Code 02 PE-HD (Polyethylen) ● Code 04 PE-LD (Polyethylen) ● Code 05 PP (Polypropylen) ● Code 04 PS (Polystyrol) Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 195: Maßzeichnungen

    Maßzeichnungen Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 196: Motoren In Synchronausführung

    Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1 Motoren in Synchronausführung 12.1.1 1FE218.-8...1/3-..Bild 12-1 1FE218☐ Ständer, Kabelabgang am kleineren Durchmesser Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 197: 1Fe218.-8

    Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1.2 1FE218.-8...0/2-..Bild 12-2 1FE218☐ Ständer, Kabelabgang am größeren Durchmesser Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 198: 1Fe218.-8

    Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1.3 1FE218.-8..-.A.. Bild 12-3 1FE218☐ Ständer ohne Kühlmantel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 199: 1Fe218.-8

    Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1.4 1FE218.-8..-..-Z Bild 12-4 1FE218☐ Läufer tariert Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 200 Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1.5 1FE218.-8..-..Bild 12-5 1FE218☐ Läufer nicht tariert Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 201: 1Fe218.-8L

    Maßzeichnungen 12.1 Motoren in Synchronausführung 12.1.6 1FE218.-8L... Leitungsausführung Bild 12-6 1FE218☐ Leitungsausführung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 202: Motoren In Asynchronausführung

    Maßzeichnungen 12.2 Motoren in Asynchronausführung 12.2 Motoren in Asynchronausführung 12.2.1 1FE209.-8..-.B.. Bild 12-7 1FE209☐ Ständer ohne Kühlmantel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 203: 1Fe209.-8C

    Maßzeichnungen 12.2 Motoren in Asynchronausführung 12.2.2 1FE209.-8C...-..A. Bild 12-8 1FE209☐ Läufer Cu Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 204: 1Fe209.-8A

    Maßzeichnungen 12.2 Motoren in Asynchronausführung 12.2.3 1FE209.-8A...-..A. Bild 12-9 1FE209☐ Läufer Al Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 205: 1Fe214.-8C

    Maßzeichnungen 12.2 Motoren in Asynchronausführung 12.2.4 1FE214.-8C...-.B.. Bild 12-10 1FE214☐ Ständer ohne Kühlmantel Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 206: 1Fe214.-8C

    Maßzeichnungen 12.2 Motoren in Asynchronausführung 12.2.5 1FE214.-8C...-..A. Bild 12-11 1FE214☐ Läufer Cu Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...

  • Seite 207: Maßblatt Leitungsausführung

    Maßzeichnungen 12.3 Maßblatt Leitungsausführung 12.3 Maßblatt Leitungsausführung Bild 12-12 Leitungsausführung Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
  • Seite 208 12.3 Maßblatt Leitungsausführung Aktualität von Maßzeichnungen Hinweis Änderung von Maschinenmaßen Die Siemens AG behält sich vor, Maschinenmaße ohne vorherige Mitteilung im Zuge von Konstruktionsverbesserungen zu ändern. Deshalb können Maßzeichnungen an Aktualität verlieren. Aktuelle Maßzeichnungen können Sie kostenlos beim Vertrieb ihrer zuständigen SIEMENS- Niederlassung anfordern.

  • Seite 209: Ersatzteile

    Ersatzteile Hinweis Die Ersatzteile sind in unserem Service Center auf Basis der Motorbezeichnung bestellbar. Vergleichen Sie dazu den Lieferumfang im Kapitel Verpacken und Versenden (Seite 82). Einbaumotoren SIMOTICS M-1FE2 Montagehandbuch, 04/2020, A5E50074509A AA...
