Technische Daten und Kennlinien
9.1 Erläuterungen der Formelkurzzeichen
Drehmoment-Drehzahl-Diagramm mit Feldschwächung
1 S1-Betrieb
2 S1-Betrieb mit Feldschwächung
3 S3-Betrieb, Spieldauer nicht länger als 10 % der thermischen Zeitkonstanten t
4 S3-Betrieb mit Feldschwächung, Spieldauer nicht länger als 10 % der thermischen Zeitkonstanten t
5 Spannungsgrenzkennlinie
6 Grenzkennlinie für S1-Betrieb
7 Spannungsgrenzkennlinie mit Feldschwächung
8 Bemessungspunkt bei M
9 Arbeitspunkt bei M
10 Drehmoment M bei Drehzahl n = 1 min
0

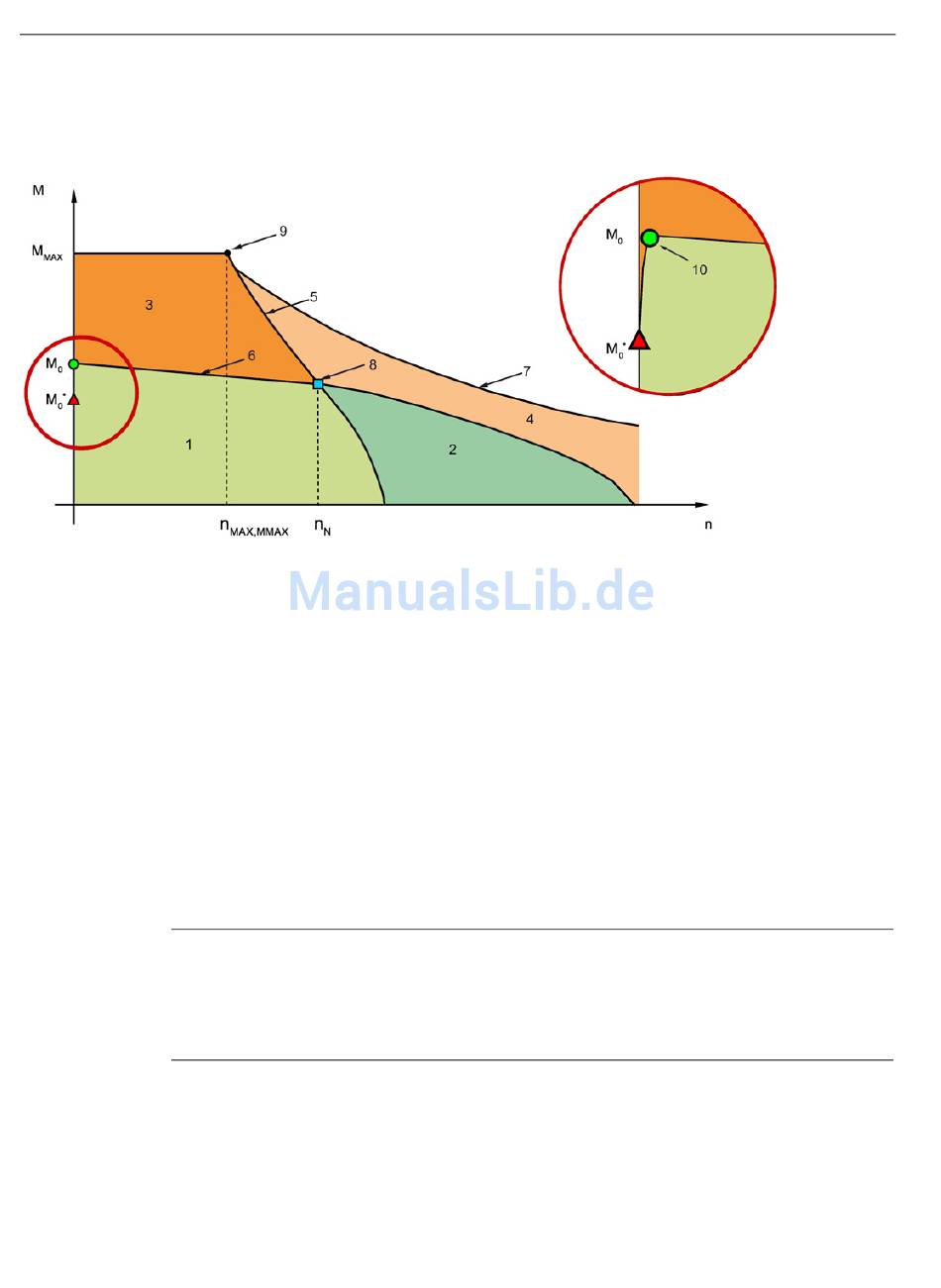

Bild 9-2 Schematische Beschreibung des Drehmoment–Drehzahl–Diagramms
Hinweis
Lage des Bemessungspunktes im Drehzahl-Drehmoment-Diagramm
Das Drehzahl-Drehmoment-Diagramm ist eine schematische Darstellung. Der
Bemessungspunkt liegt bei selbstgekühlten Motoren auf der Grenzkennlinie
für S1-Betrieb.
Mit steigender Drehzahl erhöht sich die in der Wicklung des Motors induzierte Spannung.
Für das Einprägen des Stromes steht die Differenz von der Zwischenkreisspannung des
Umrichters zu der induzierten Spannung des Motors zur Verfügung.
132
, n , I
N N N
, I , n
MAX MAX MAX,MMAX
-1
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
