Einbauzeichnungen / Maßblätter
10.1 Informationen zu den Einbauzeichnungen
Befestigungsbohrungen

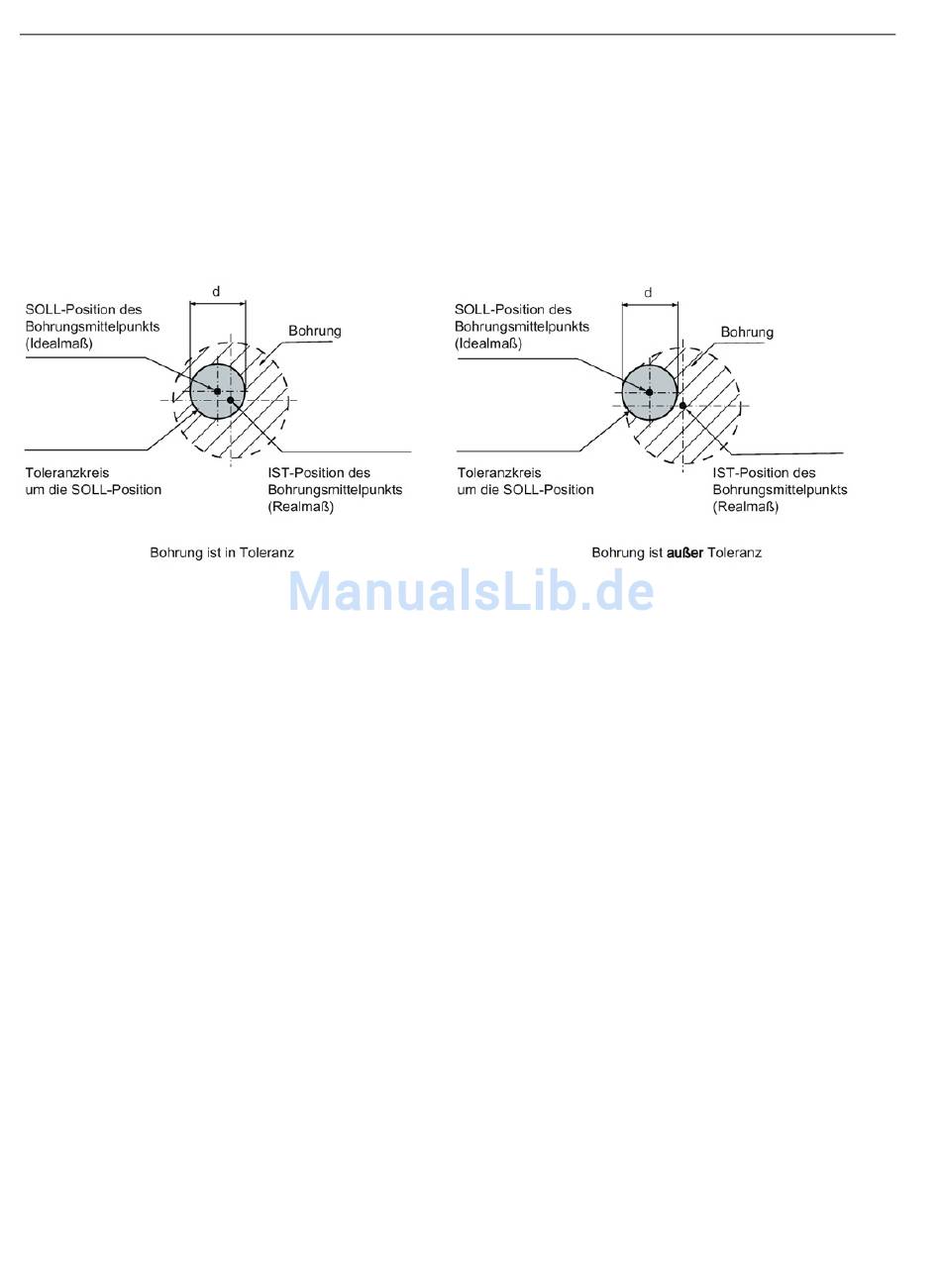

Die nachfolgende schematische Darstellung zeigt die Positionstoleranz für
Befestigungsbohrungen gemäß DIN EN ISO 1101:2008-08. Der Durchmesser "d" des
Toleranzkreises entspricht der Toleranz.
Bild 10-2
Positionstoleranz für Befestigungsbohrungen
Die IST-Position des Bohrungsmittelpunkts (Realmaß) muss sich innerhalb des
Toleranzkreises befinden, um die Motorkomponenten problemlos befestigen zu können.
Wenn kein eigener Wert angegeben ist, gilt die in der Werkzeugmaschinenindustrie übliche
Toleranz d = 0,2 mm.
166
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
