Mechanische Montage
6.3 Fügevorrichtung
ACHTUNG
Zerstörung des Motors
Ständer und Läufer dürfen während des Zentrier- und Fügevorgangs auf keinen Fall in
Berührung kommen.
Eine Trennung von Ständer und Läufer ist nicht ohne Schäden möglich. Der Motor kann
nicht mehr verwendet werden.
• Verwenden Sie eine Fügevorrichtung als Montagehilfsmittel.

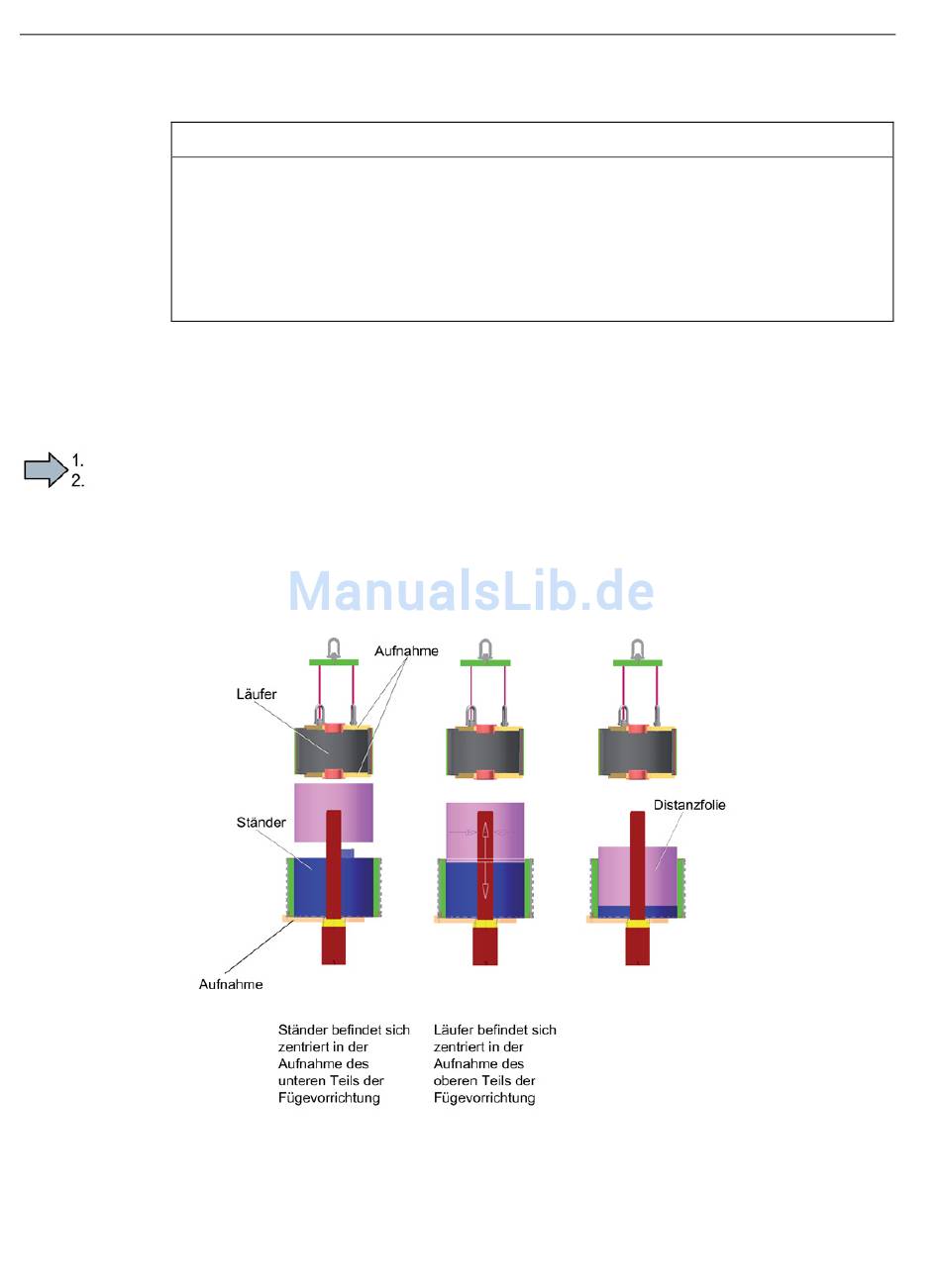

Beispiel für die Vorgehensweise beim Zentrieren und Fügen von Motoren
1. Setzen Sie den Ständer in der Aufnahme des unteren Teils der Fügevorrichtung zentriert
ein.
2. Setzen Sie den Läufer in der Aufnahme des oberen Teils der Fügevorrichtung zentriert
ein.
3. Setzen Sie die Distanzfolie in den Ständer ein, sodass noch ca. 1/4 der Distanzfolie
herausragt.
96
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
