Winkel-Zeit-Diagramme und Drehzahl-Zeit-Diagramme können gemäß folgender Beziehun-
gen in Winkelbeschleunigung-Zeit-Diagramme α (t) umgerechnet werden.
Beispiel
Bild 4-2
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2

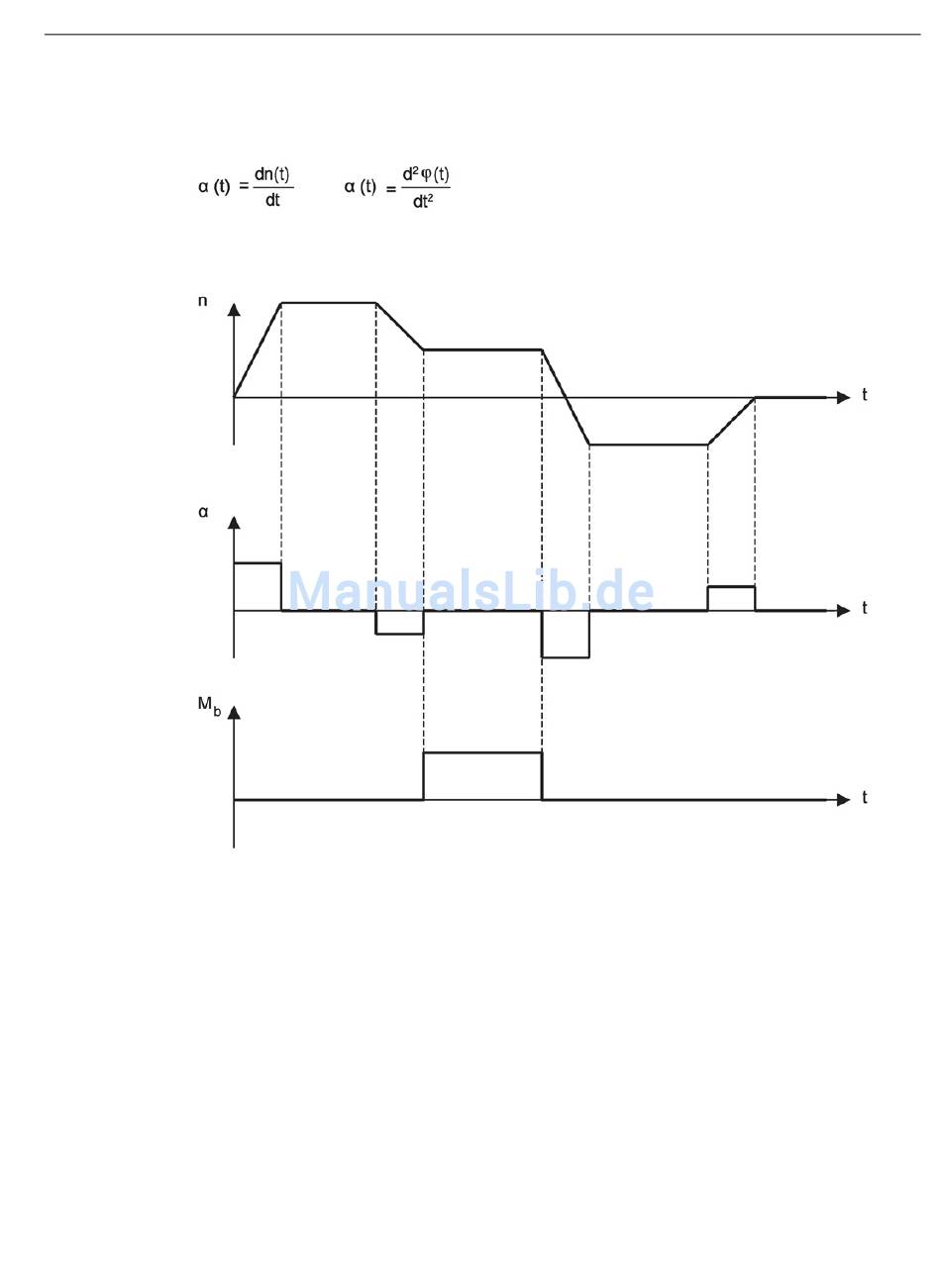

Beispiel für ein Lastspiel mit Drehzahl-Zeit-Diagramm n(t), daraus abgeleitetem Winkel-
beschleunigung-Zeit-Diagramm α(t) und dem Bearbeitungsmoment-Zeit-Diagramm M
Projektierung
4.2 Vorgehensweise
(t)
b
