Elektrischer Anschluss
7.7 Signalanschluss
Temperatursensoren korrekt anschließen
ACHTUNG
Zerstörung des Motors durch Übertemperatur
Wenn Sie die Temperatursensoren nicht korrekt anschließen, kann der Motor durch
Übertemperatur zerstört werden.
• Beachten Sie beim Anschließen von Temperatursensoren mit offenen Leitungsenden
Temperaturfühleranschluss - Standard
Die Signalleitung wird mit einem Stecker an das SME12x (Sensor Module External) oder mit
den offenen Leitungsenden an das TM120 angeschlossen. Das SME12x bzw. das TM120 ist
über DriveCLiQ mit dem Umrichter verbunden. Siehe hierzu die Bilder zur
"Systemeinbindung" und die nachfolgenden Anschlussübersichten.

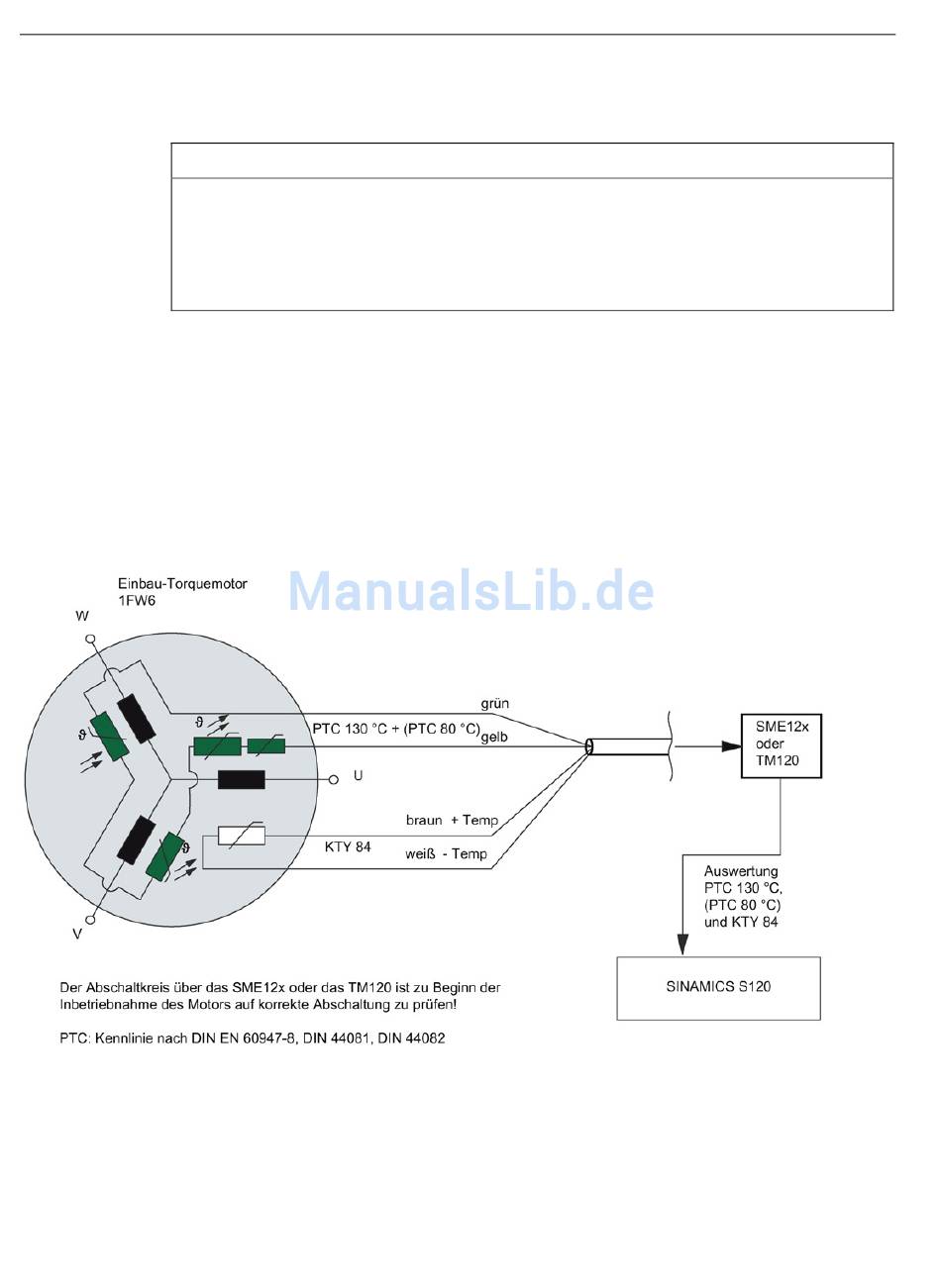

Bild 7-7 Anschlussübersicht für Baugröße 1FW605 und 1FW606 mit Anschluss des PTC 130 °C über SME12x oder
TM120
116
die korrekte Zuordnung der Aderfarben.
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
