Leistungsschildangaben (Typenschild)
Hinweis
Auf jedem Ständer ist ein Leistungsschild angebracht. Zusätzlich wird ein zweites
Leistungsschild mitgeliefert, das der Kunde nach Bedarf an der Maschine anbringen kann, in
die der Motor eingebaut ist.
Werden Ständer und Läufer später einmal getrennt, muss darauf geachtet werden, dass
anschließend die Zuordnung von Ständer und Läufer möglich ist.
Angaben auf dem Leistungsschild

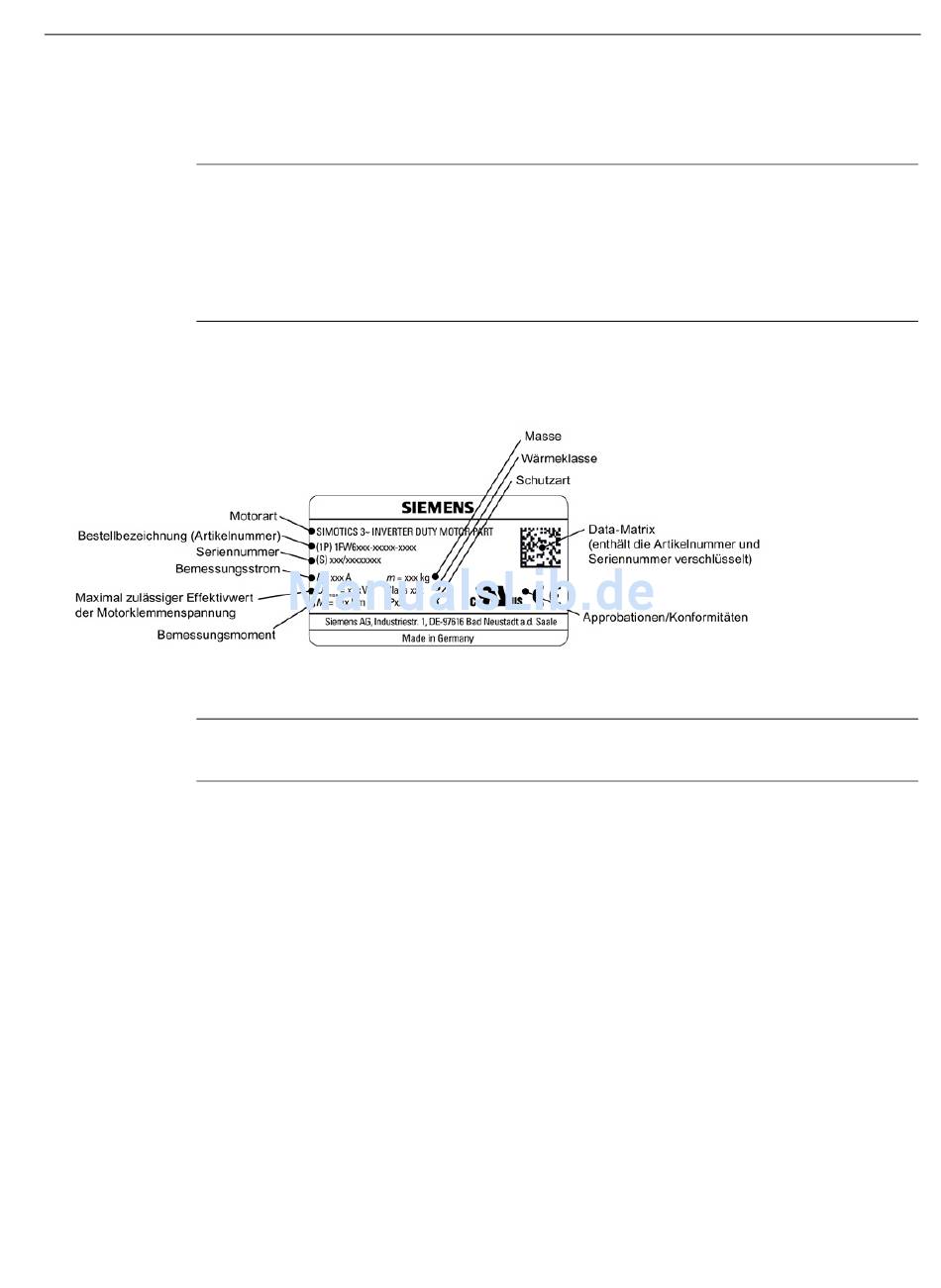

Bild 2-4
Leistungsschild 1FW6 (Schema)
Hinweis
Die Angaben auf dem Leistungsschild gelten nur in Verbindung mit dem zugehörigen Läufer.
2.6
Bestellbezeichnung
Die Bestellbezeichnung besteht aus einer Kombination von Buchstaben und Ziffern, der
Artikelnummer. Für eine Bestellung ist die Angabe der eindeutigen Artikelnummer
ausreichend.
Die Artikelnummer besteht aus drei Blöcken, die durch Bindestriche getrennt sind. Der erste
Block umfasst sieben Stellen und kennzeichnet den Motortyp (1FW6), die Baugröße und die
Art der Kühlung. Im zweiten und dritten Block sind weitere Ausführungsmerkmale
verschlüsselt.
Beachten Sie, dass nicht jede theoretisch mögliche Kombination verfügbar ist.
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
Beschreibung des Motors
