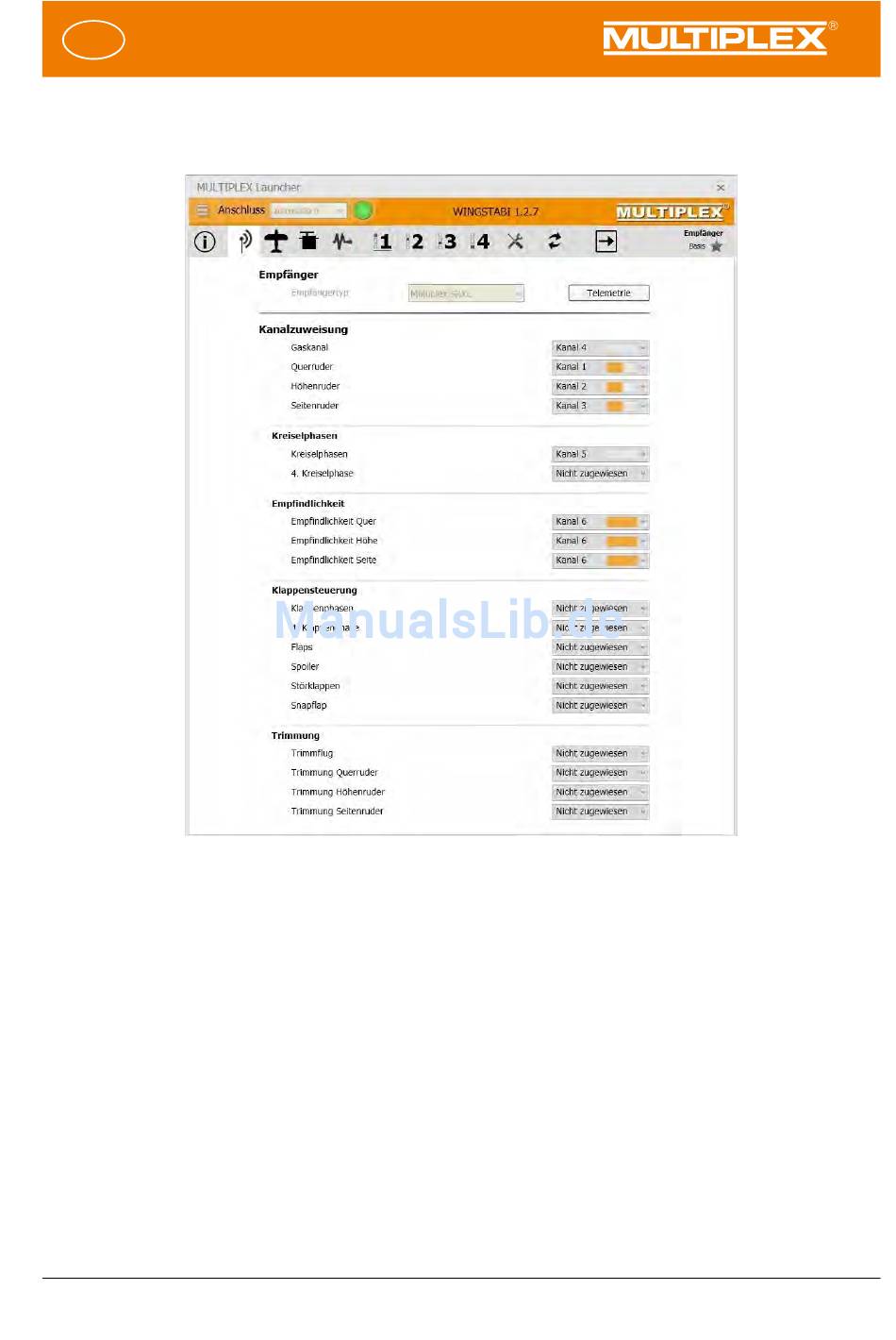

Abbildung 6: WINGSTABI Kanalzuweisung
Auf der gleichen Bildschirmseite wird Ihnen die Telemetrieeinstellung für MSB-Systeme
angeboten. Dort wählen Sie je nach Wunsch M-LINK-Standard oder PROFI-TX bzw.
Telemetriedisplay. Die PROFI-TX und das Telemetriedisplay geben längere Werte-
bezeichner aus, als beispielsweise der M-LINK-Standard der Royal SX. Anschließend
sortieren Sie die Sensoradressen nach Ihren Vorstellungen, wobei keine
Doppelbelegung vorkommen darf. Die Adresse „1" ist bei M-LINK-Empfängern für die
Verbindungsüberwachung reserviert, also bitte nicht anderweitig vergeben. Auch die
Empfängerspannungsüberwachung ist bereits für M-LINK korrekt voreingestellt. Haben
Sie keine MSB-kompatible Telemetrie, sollten Sie „Deaktiviert" einstellen.
