Multiplex WINGSTABI Erweiterte Anleitung Seite 28

D

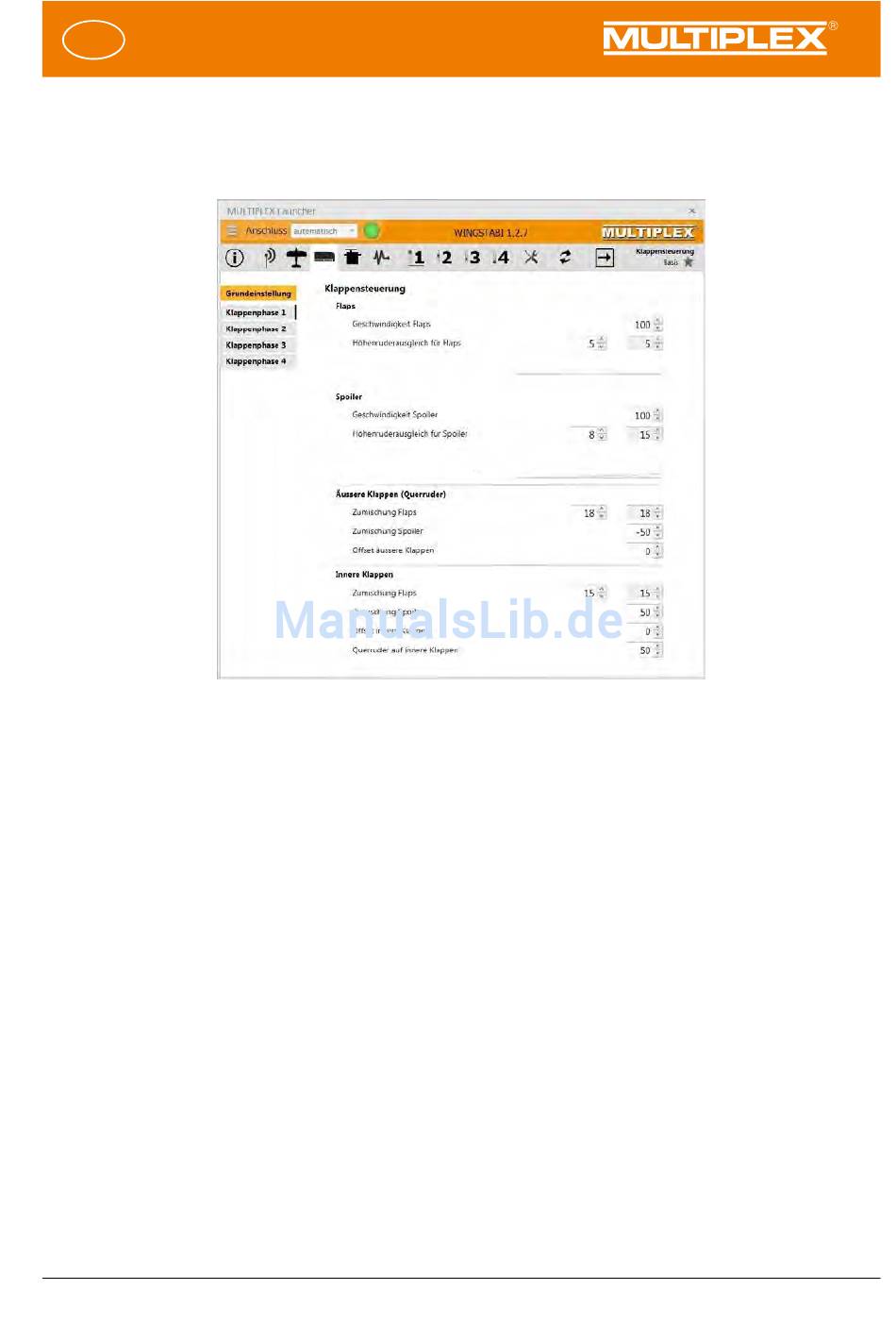

Abbildung 20: Klappen-Grundeinstellungen Segler
Als letzter Schritt bleibt die Einstellung der Klappenphase 1, da die anderen
Klappenphasen nicht genutzt werden. In der Klappenphase aktivieren wir sowohl die
Querrudermischer für die inneren Klappen als auch die Proportionaleingänge für Flaps
und Spoiler. Würden wir alternativ zur proportionalen Steuerung mit Klappenphasen
arbeiten, müssten in allen genutzten Klappenphasen gewünschte Festwerte
eingetragen werden.
Alternative Klappensteuerung
Statt der proportionalen Steuerung von Flaps und Spoiler kann auch mit Klappen-
phasen gearbeitet werden. Sogar eine Mischung aus Festwerten und proportionalen
Anteilen ist realisierbar. Das verschafft eine extrem hohe Flexibilität.
In unserem Beispiel wollen wir den Spoiler auf dem Ratschengeber des Senders als
proportionale Funktion mit Kanal 5 belassen, aber die Flaps per 3-Stufen-Schalter mit
Senderkanal 6 über drei Klappenphasen steuern.
Seite 28/39
