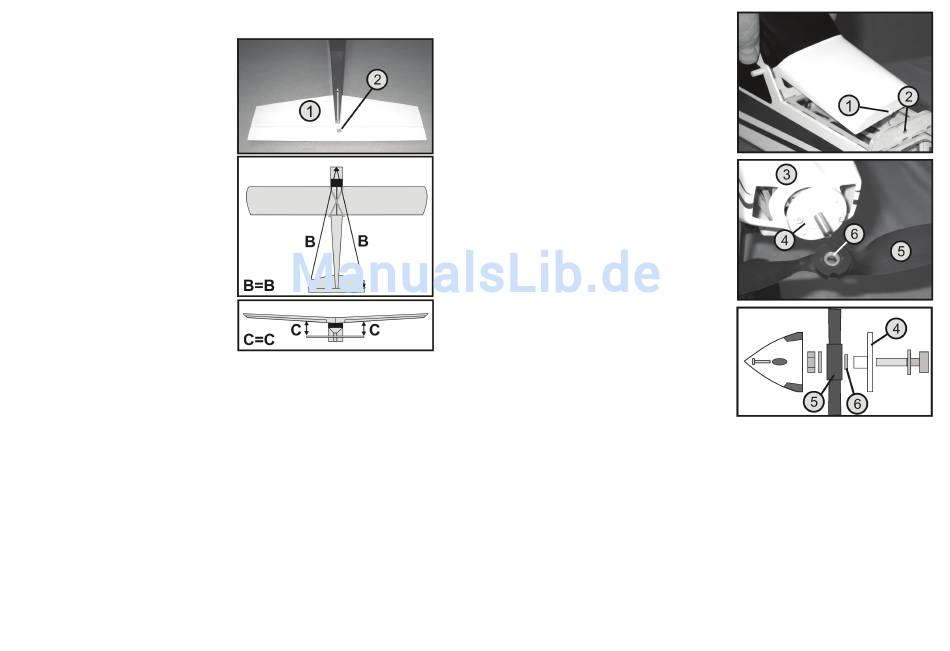

e) Montage van de hoogtebesturing
• Eerst wordt de hoogtebesturing (1) "droog" in de
uitsparing op het uiteinde van de romp geschoven.
Let er daarbij op, dat de stuurhefboom van het
hoogteroer daarbij naar onder (zie ook afb. 11) en de
schroefplaat (2) naar boven wijst.
• Richt de sturing zo uit, dat de beide afstanden "B" even
lang zijn.
Als u het model van achter uit van op enige afstand
bekijkt, moeten de beide afstanden "C" even lang zijn.
Lichte afwijkingen kunnen door het inschuiven van
samengevouwde strookjes papier, die later meer wor-
den verlijmd, eenvoudig worden gecorrigeerd.
• Zodra de uitlijning perfect past, wordt de
hoogtebesturing uit de romp genomen en op de
lijmplaatsen ingestreken met witte lijm of 2-
componenten epoxyhars.
Schuif daarna de besturing terug in de rompopening,
en richt het exact uit. Overtollige lijm meteen met een
papieren doekje of lap wegvegen.
100
• Schieben Sie den Haltebolzen (1) der Akkuschachtab-
deckung (inkl. Windschutzscheibe) in die vorbereitete
Bohrung im Motorspant (2) und setzen das hintere Ende
auf den Rumpf auf. Ein starker Magnet sorgt für den
zuverlässigen Halt der Abdeckung.
• Setzen Sie danach die Motorhaube (3) auf und schie-
ben anschließend die Spinnerplatte (4) auf den Pro-
peller-Mitnehmer.
• Damit der Propeller (5) exakt auf der Mitnehmerwelle
sitzt, liegt dem Modell ein passender Adapterring (6)
bei, der auf der Propellerrückseite in die Nabenbohrung
gedrückt wird.
Afb. 9
Bild 21
21
