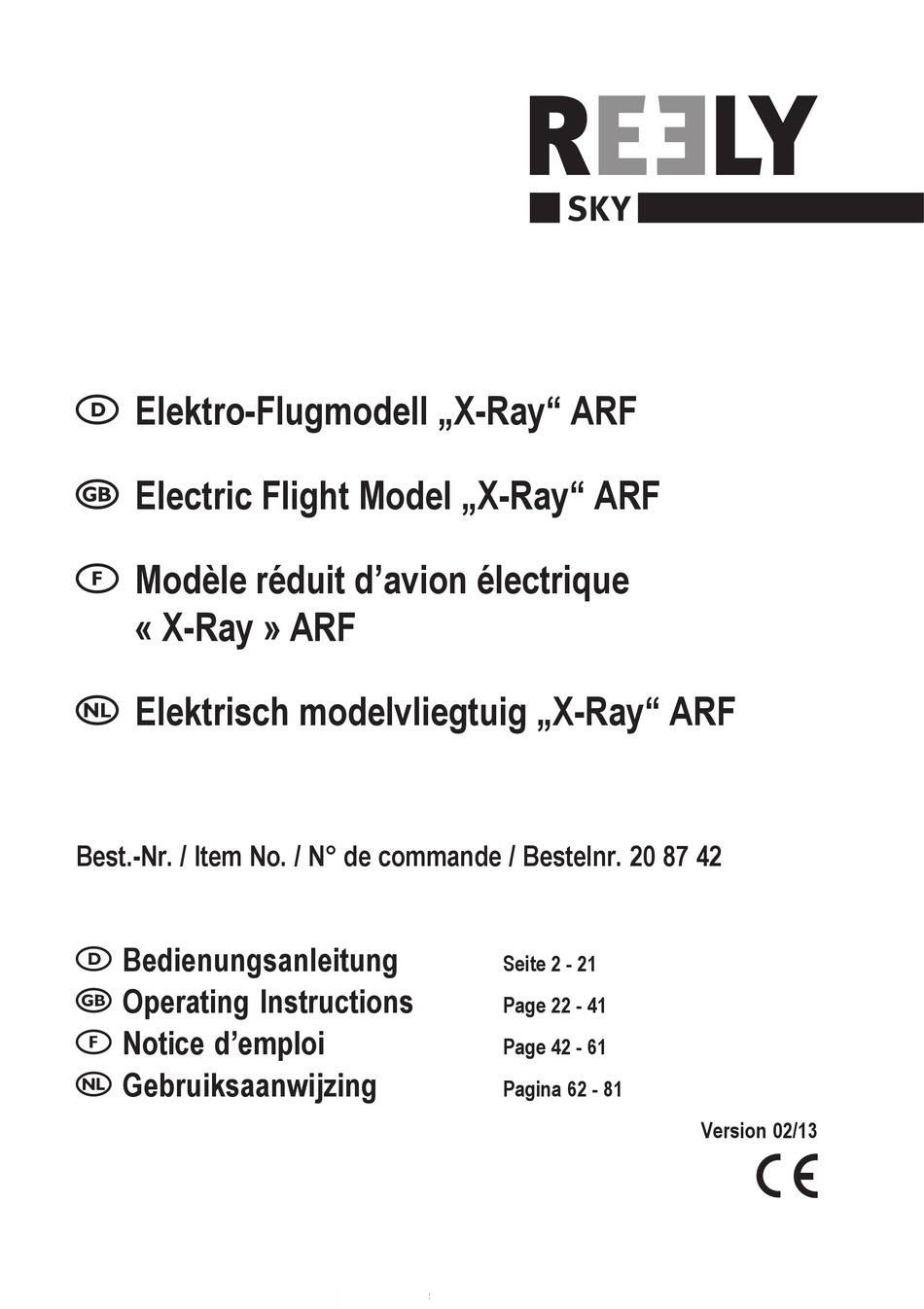

Elektro-Flugmodell „X-Ray" ARF
Electric Flight Model „X-Ray" ARF
Modèle réduit d'avion électrique
« X-Ray » ARF
Elektrisch modelvliegtuig „X-Ray" ARF
Best.-Nr. / Item No. / N° de commande / Bestelnr. 20 87 42
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 21
Page 22 - 41
Page 42 - 61
Pagina 62 - 81
Version 02/13
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Reely SKY X-Ray
Inhaltszusammenfassung für Reely SKY X-Ray
- Seite 1 Elektro-Flugmodell „X-Ray“ ARF Electric Flight Model „X-Ray“ ARF Modèle réduit d’avion électrique « X-Ray » ARF Elektrisch modelvliegtuig „X-Ray“ ARF Best.-Nr. / Item No. / N° de commande / Bestelnr. 20 87 42 Bedienungsanleitung Seite 2 - 21 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung .............................. 3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................4 Lieferumfang ..............................5 Sicherheitshinweise ............................6 a) Allgemein ..............................6 b) Vor der Inbetriebnahme ..........................6 c) Während des Betriebs ..........................7 Batterie- und Akku-Hinweise ..........................8 Aufbau des Modells ............................ -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
Sie allein sind für den gefahrlosen Betrieb des Modells verantwortlich! 4. Produktbeschreibung Bei dem Flugmodell „X-Ray ARF“ handelt es sich um ein Modellflugzeug, das ausschließlich für erfahrene Modellflug- piloten ausgelegt ist. Für die Fertigstellung und den späteren Betrieb sind umfassende Kenntnisse im Umgang mit Flugmodellen zwingend erforderlich. -
Seite 5: Lieferumfang
20 Ncm Schubkraft (idealerweise mit Metallgetriebe) benötigt. Tipp aus der Praxis: Für ein Modell wie die „X-Ray ARF“ empfehlen wir die Verwendung einer modernen 2,4 GHz Computer- Fernsteueranlage mit Mischfunktionen. In diesem Fall haben Sie die Möglichkeit, jedes Servo an einen... -
Seite 6: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: Während Des Betriebs
• Überprüfen Sie regelmäßig die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. •... -
Seite 8: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Montage Des Höhenleitwerks
a) Montage des Höhenleitwerks Halten Sie das Höhenleitwerk in die Öffnung des Rump- fes (Bild 1a, Pos. 1) und positionieren es mittig am Rumpf. Montieren Sie die Tragfläche am Rumpf. Informatio- nen hierzu finden Sie in dem Kapitel 8. n). Messen Sie die exakte Position des Höhenleitwerkes zur Tragfläche aus (siehe Bild 1b oben). -
Seite 10: B) Montage Des Seitenleitwerks
b) Montage des Seitenleitwerks Montieren Sie dann das Seitenleitwerk von hinten in die Öffnung des Rumpfes (Bild 1a, Pos 2) und positionieren es mittig am Rumpf. Messen Sie die exakte Position des Seitenleitwerkes zum Höhenleitwerk aus (siehe Bild 1b unten). Wichtig: Die Genauigkeit dieser Arbeiten hat erheblichen Einfluss auf die Flugeigenschaften. -
Seite 11: D) Montage Des Hecksporns
d) Montage des Hecksporns Der Hecksporn (1) ist bereits ab Werk fest mit dem Seitenruder (2) verklebt worden. Für den harten Einsatz (z.B. auf Rasenpisten) emp- fehlen wir Ihnen, den Hecksporn zusätzlich mit einer selbstschneidenden Schraube 1,5 x 8 mm zu sichern (3). -
Seite 12: Montage Von Hauptfahrwerk Und Radverkleidungen
f) Montage von Hauptfahrwerk und Radverkleidungen Im Bausatz sind auch Radverkleidungen enthalten. Wollen Sie Ihr Modell auf unbefestigten Flugplätzen (z.B. Rasen) starten, empfehlen wir Ihnen, die Rad- verkleidungen nicht zu montieren. In dieser Bedienungsanleitung wird die Montage mit den Radverkleidungen gezeigt. Befestigen Sie das Hauptfahrwerk mit Schrauben M3 x 10 mm und den bereits montierten Einschlag- muttern am Rumpf (Bild 5a). -
Seite 13: Montage Des Motors
g) Montage des Motors In dieser Bedienungsanleitung ist der Einbau eines beliebigen Elektromotors gezeigt und dient der Illustra- tion. Erforderliches Zubehör liegt dem Bausatz nicht bei und muss gesondert erstanden werden. Hinweise zu empfohlenen Motorgrößen finden Sie im Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung. Montieren Sie den Motor wie in Bild 6a, Pos. -
Seite 14: H) Montage Des Flugreglers
h) Montage des Flugreglers In Bild 7 Pos. 1 sehen Sie einen möglichen Einbauort des Flugreglers. Die Montage muss je nach verwen- detem Flugregler individuell gewählt werden. In Bild 7 Pos. 2 sehen Sie den Montageort des Akkus. Auch hier muss der spätere Einbau als auch die Fixie- rung mit Klettbändern individuell erfolgen. -
Seite 15: Montage Der Flächenservos
j) Montage der Flächenservos Vor dem Ausschneiden der Folie bei den Servohalterungen empfehlen wir Ihnen, die Tragflächen in diesen Bereich nochmals nachzubügeln. Suchen Sie im Bereich der Tragflächenmitte auf der Tragflächenunterseite die Servoschachtabdeckungen. Schneiden Sie diesen Bereich mit einem Cuttermesser vorsichtig aus. -
Seite 16: Montage Der Ruderhörner An Die Querruder
l) Montage der Ruderhörner an die Querruder Zeichnen Sie in gerader Linie vom Ruderhorn des Servos gemessen den Montageort des Ruderhorns an den Quer- rudern an. Fertigen Sie z.B. mit einem passenden Bohrer oder einem Cuttermesser die entsprechenden Löcher an. Die Ruderhörner können nun mit 5-Minuten Epoxyd-Harz (oder Sekundenkleber) an den Querrudern montiert wer- den. -
Seite 17: O) Kabinenhaube
o) Kabinenhaube Der Kabinenhaubenrahmen (1) ist ab Werk bereits ver- klebt und mit einem magnetischen Schnellverschluss (2) versehen. Die Kabinenhaubenverglasung (3) muss aus einem Formteil ausgeschnitten und mit 30-Minuten Epoxyd- harz-Kleber auf den Haubenrahmen geklebt werden. Zum Abheben der Kabinenhaube greifen Sie diese links und rechts im hinteren Teil der Haube (5), schieben die Haube nach vorne (A), bis die Sicherungshaken (4) entriegeln und heben die Haube nach oben ab (B). -
Seite 18: Inbetriebnahme Des Modells
9. Inbetriebnahme des Modells a) Einstellen des Schwerpunkts Das Modell muss durch geschickte Anordnung von Empfänger- und/oder Flugakku (und wenn nötig durch Bleizugabe) so eingestellt werden, dass sich der Schwerpunkt ca. 70 mm hinter der Nasenleiste der Tragfläche befindet. Markieren Sie hierzu an den Wurzelrippen der Tragflä- che mit einem Stift die entsprechende Position des Schwerpunktes. -
Seite 19: Einfliegen Des Modells
Einfliegen des Modells Nachdem Sie den Schwerpunkt, die Funktion des Motors sowie die Richtung der Ruderausschläge überprüft haben, ist Ihr Modell zum Erstflug bereit. Wir empfehlen Ihnen, in jedem Fall einen erfahrenen Modellflug-Piloten zu kontaktieren oder einen Modellbau-Verein in Ihrer Nähe aufzusuchen, falls Sie mit dem korrekten Einfliegen eines Flugmodells nicht vertraut sind. a) Reichweitentest Vor dem ersten Start sind eingesetzte Akkus (z.B. -
Seite 20: Wartung Und Pflege
Wenn das Modell auf der geplanten Landelinie fliegt, reduzieren Sie weiter die Motorleistung oder stellen den Motor ganz ab und halten es mit dem Höhenruder waagerecht. Das Modell sollte jetzt weiter an Höhe verlieren und auf den geplanten Aufsetzpunkt am Ende der gedachten Landelinie zufliegen. Achten Sie speziell in dieser kritischen Flugphase aber immer auf eine ausreichende Fluggeschwindigkeit und ma- chen Sie das Modell nicht durch zu starkes Reduzieren der Motorleistung bzw. -
Seite 21: Entsorgung
Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
