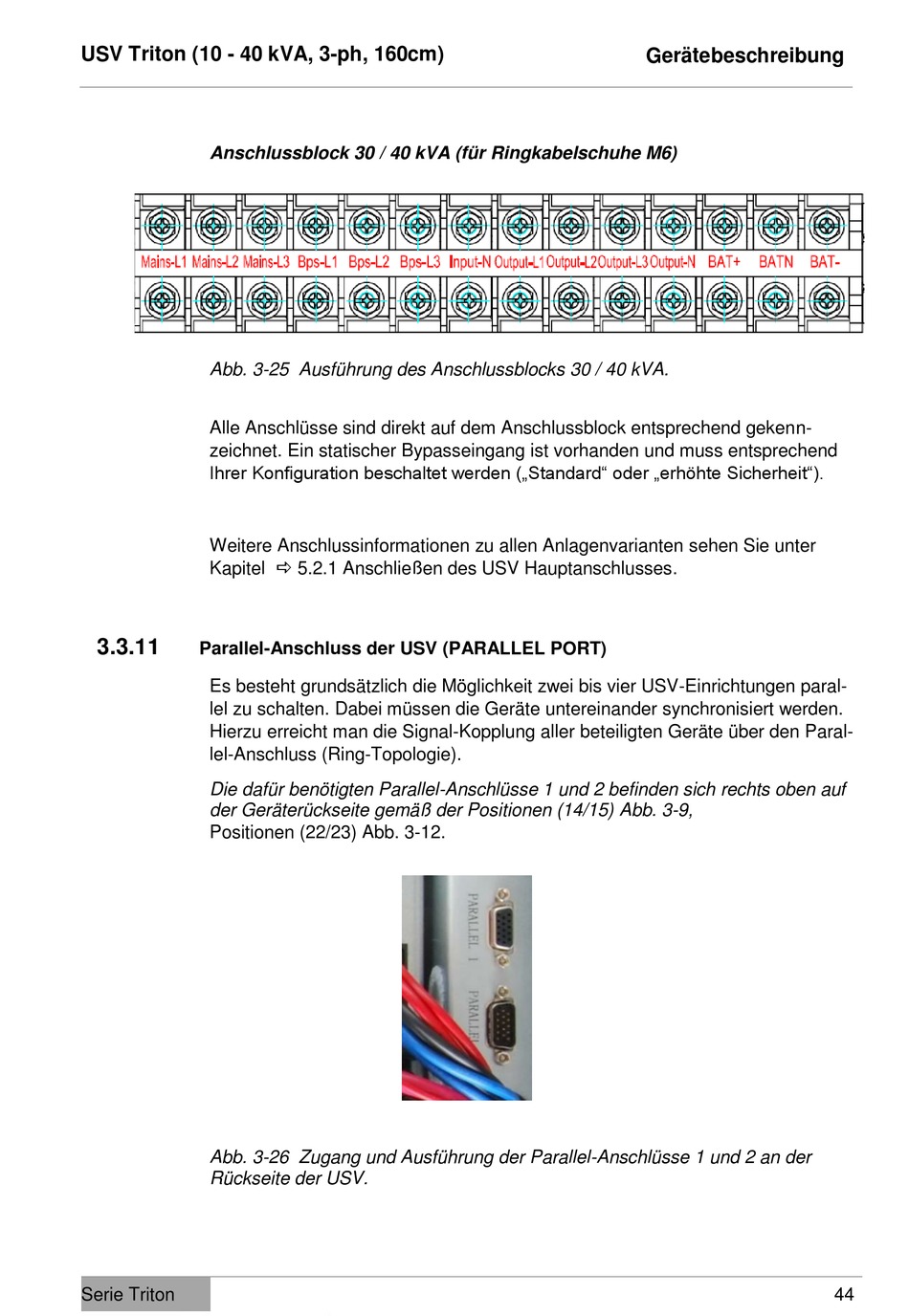

USV Triton (10 - 40 kVA, 3-ph, 160cm)
Anschlussblock 30 / 40 kVA (für Ringkabelschuhe M6)
Abb. 3-25 Ausführung des Anschlussblocks 30 / 40 kVA.
Alle Anschlüsse sind direkt auf dem Anschlussblock entsprechend gekenn-
zeichnet. Ein statischer Bypasseingang ist vorhanden und muss entsprechend
Ihrer Konfiguration beschaltet werden („Standard" oder „erhöhte Sicherheit").
Weitere Anschlussinformationen zu allen Anlagenvarianten sehen Sie unter
Kapitel 5.2.1 Anschließen des USV Hauptanschlusses.
3.3.11
Parallel-Anschluss der USV (PARALLEL PORT)
Es besteht grundsätzlich die Möglichkeit zwei bis vier USV-Einrichtungen paral-
lel zu schalten. Dabei müssen die Geräte untereinander synchronisiert werden.
Hierzu erreicht man die Signal-Kopplung aller beteiligten Geräte über den Paral-
lel-Anschluss (Ring-Topologie).
Die dafür benötigten Parallel-Anschlüsse 1 und 2 befinden sich rechts oben auf
der Geräterückseite gemäß der Positionen (14/15) Abb. 3-9,
Positionen (22/23) Abb. 3-12.
Abb. 3-26 Zugang und Ausführung der Parallel-Anschlüsse 1 und 2 an der
Rückseite der USV.
Serie Triton
Gerätebeschreibung
44
