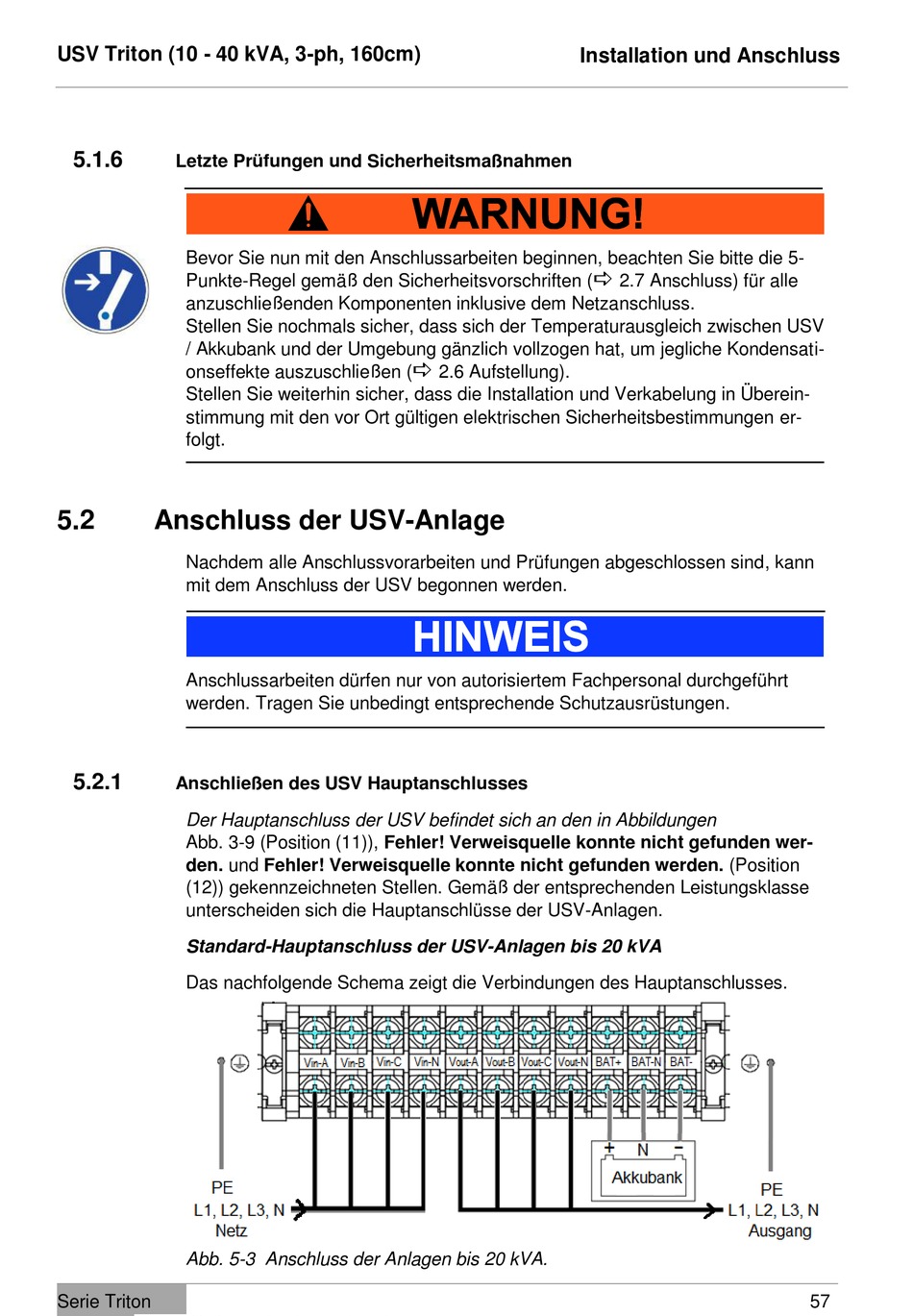

USV Triton (10 - 40 kVA, 3-ph, 160cm)
5.1.6
Letzte Prüfungen und Sicherheitsmaßnahmen
Bevor Sie nun mit den Anschlussarbeiten beginnen, beachten Sie bitte die 5-
Punkte-Regel gemäß den Sicherheitsvorschriften (
anzuschließenden Komponenten inklusive dem Netzanschluss.
Stellen Sie nochmals sicher, dass sich der Temperaturausgleich zwischen USV
/ Akkubank und der Umgebung gänzlich vollzogen hat, um jegliche Kondensati-
onseffekte auszuschließen (
Stellen Sie weiterhin sicher, dass die Installation und Verkabelung in Überein-
stimmung mit den vor Ort gültigen elektrischen Sicherheitsbestimmungen er-
folgt.
5.2
Anschluss der USV-Anlage
Nachdem alle Anschlussvorarbeiten und Prüfungen abgeschlossen sind, kann
mit dem Anschluss der USV begonnen werden.
Anschlussarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt
werden. Tragen Sie unbedingt entsprechende Schutzausrüstungen.
5.2.1
Anschließen des USV Hauptanschlusses
Der Hauptanschluss der USV befindet sich an den in Abbildungen
Abb. 3-9 (Position (11)), Fehler! Verweisquelle konnte nicht gefunden wer-
den. und Fehler! Verweisquelle konnte nicht gefunden werden. (Position
(12)) gekennzeichneten Stellen. Gemäß der entsprechenden Leistungsklasse
unterscheiden sich die Hauptanschlüsse der USV-Anlagen.
Standard-Hauptanschluss der USV-Anlagen bis 20 kVA
Das nachfolgende Schema zeigt die Verbindungen des Hauptanschlusses.
Abb. 5-3 Anschluss der Anlagen bis 20 kVA.
Serie Triton
Installation und Anschluss
2.6 Aufstellung).
2.7 Anschluss) für alle
57
