USV: MKD 6-10 kVA RT

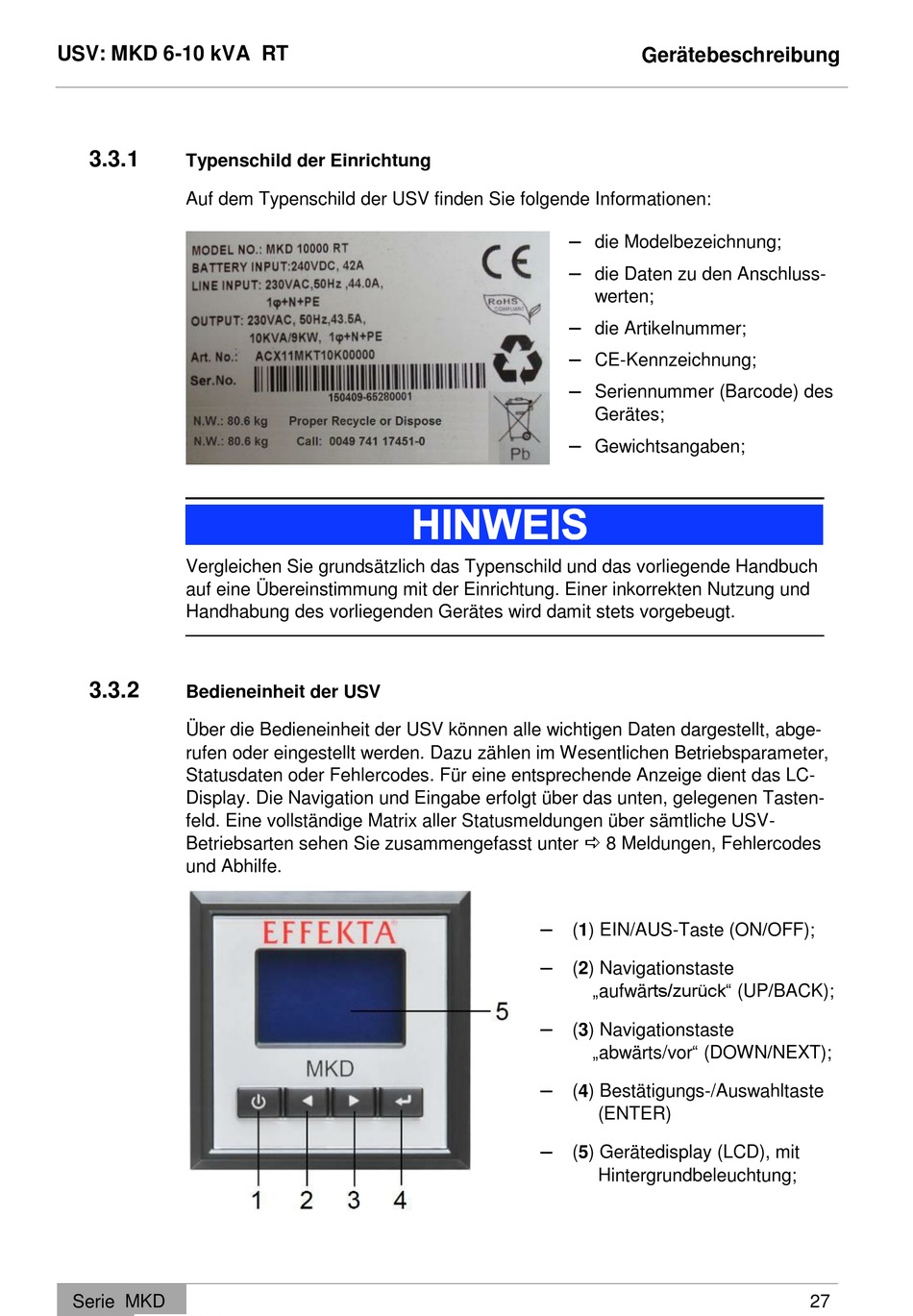

3.3.1
Typenschild der Einrichtung
Auf dem Typenschild der USV finden Sie folgende Informationen:
Vergleichen Sie grundsätzlich das Typenschild und das vorliegende Handbuch
auf eine Übereinstimmung mit der Einrichtung. Einer inkorrekten Nutzung und
Handhabung des vorliegenden Gerätes wird damit stets vorgebeugt.
3.3.2
Bedieneinheit der USV
Über die Bedieneinheit der USV können alle wichtigen Daten dargestellt, abge-
rufen oder eingestellt werden. Dazu zählen im Wesentlichen Betriebsparameter,
Statusdaten oder Fehlercodes. Für eine entsprechende Anzeige dient das LC-
Display. Die Navigation und Eingabe erfolgt über das unten, gelegenen Tasten-
feld. Eine vollständige Matrix aller Statusmeldungen über sämtliche USV-
Betriebsarten sehen Sie zusammengefasst unter 8 Meldungen, Fehlercodes
und Abhilfe.
Serie MKD
Gerätebeschreibung
die Modelbezeichnung;
die Daten zu den Anschluss-
werten;
die Artikelnummer;
CE-Kennzeichnung;
Seriennummer (Barcode) des
Gerätes;
Gewichtsangaben;
(1) EIN/AUS-Taste (ON/OFF);
(2) Navigationstaste
„aufwärts/zurück" (UP/BACK);
(3) Navigationstaste
„abwärts/vor" (DOWN/NEXT);
(4) Bestätigungs-/Auswahltaste
(ENTER)
(5) Gerätedisplay (LCD), mit
Hintergrundbeleuchtung;
