Bedieneinheit Der Usv - Effekta MKD 1000 RT Handbuch

USV: MKD 700 – 3000 VA RT (XL)
Vergleichen Sie grundsätzlich das Typenschild und das vorliegende Handbuch
auf eine Übereinstimmung mit der Einrichtung. Einer inkorrekten Nutzung und
Handhabung des vorliegenden Gerätes wird damit stets vorgebeugt.

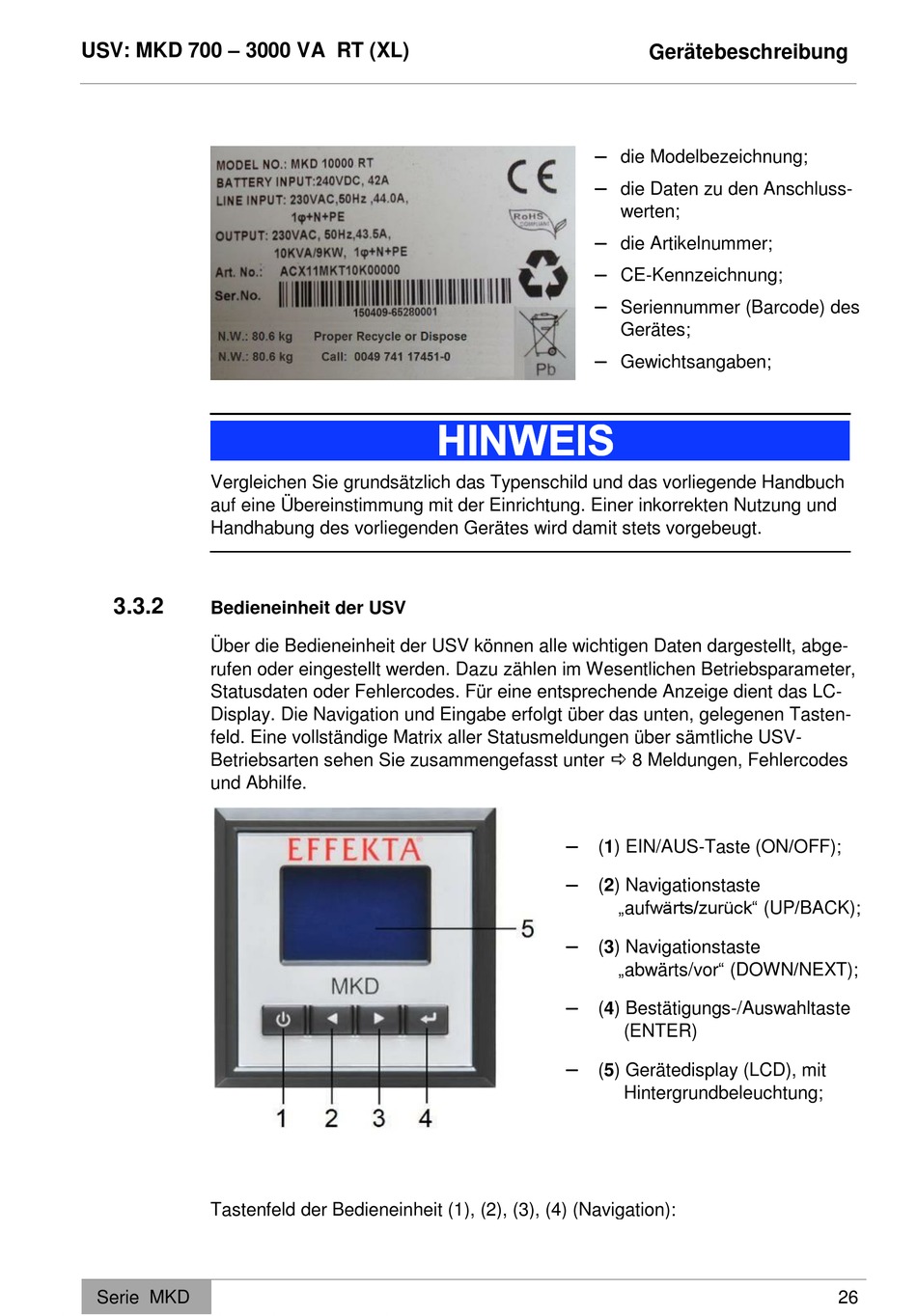

3.3.2

Bedieneinheit der USV

Über die Bedieneinheit der USV können alle wichtigen Daten dargestellt, abge-
rufen oder eingestellt werden. Dazu zählen im Wesentlichen Betriebsparameter,
Statusdaten oder Fehlercodes. Für eine entsprechende Anzeige dient das LC-
Display. Die Navigation und Eingabe erfolgt über das unten, gelegenen Tasten-
feld. Eine vollständige Matrix aller Statusmeldungen über sämtliche USV-
Betriebsarten sehen Sie zusammengefasst unter  8 Meldungen, Fehlercodes
und Abhilfe.
Tastenfeld der Bedieneinheit (1), (2), (3), (4) (Navigation):
Serie MKD
Gerätebeschreibung

die Modelbezeichnung;

die Daten zu den Anschluss-
werten;

die Artikelnummer;

CE-Kennzeichnung;

Seriennummer (Barcode) des
Gerätes;

Gewichtsangaben;

(1) EIN/AUS-Taste (ON/OFF);

(2) Navigationstaste
„aufwärts/zurück" (UP/BACK);

(3) Navigationstaste
„abwärts/vor" (DOWN/NEXT);

(4) Bestätigungs-/Auswahltaste
(ENTER)

(5) Gerätedisplay (LCD), mit
Hintergrundbeleuchtung;
26
