Asynchronmotormodule (AM)
5.2 Fehleranalyse
5.2.2
Tabelle 5-12
Störmeldung
F–04
F–05
F–07
AM
F–08
F–11
F–13
AM/5-88

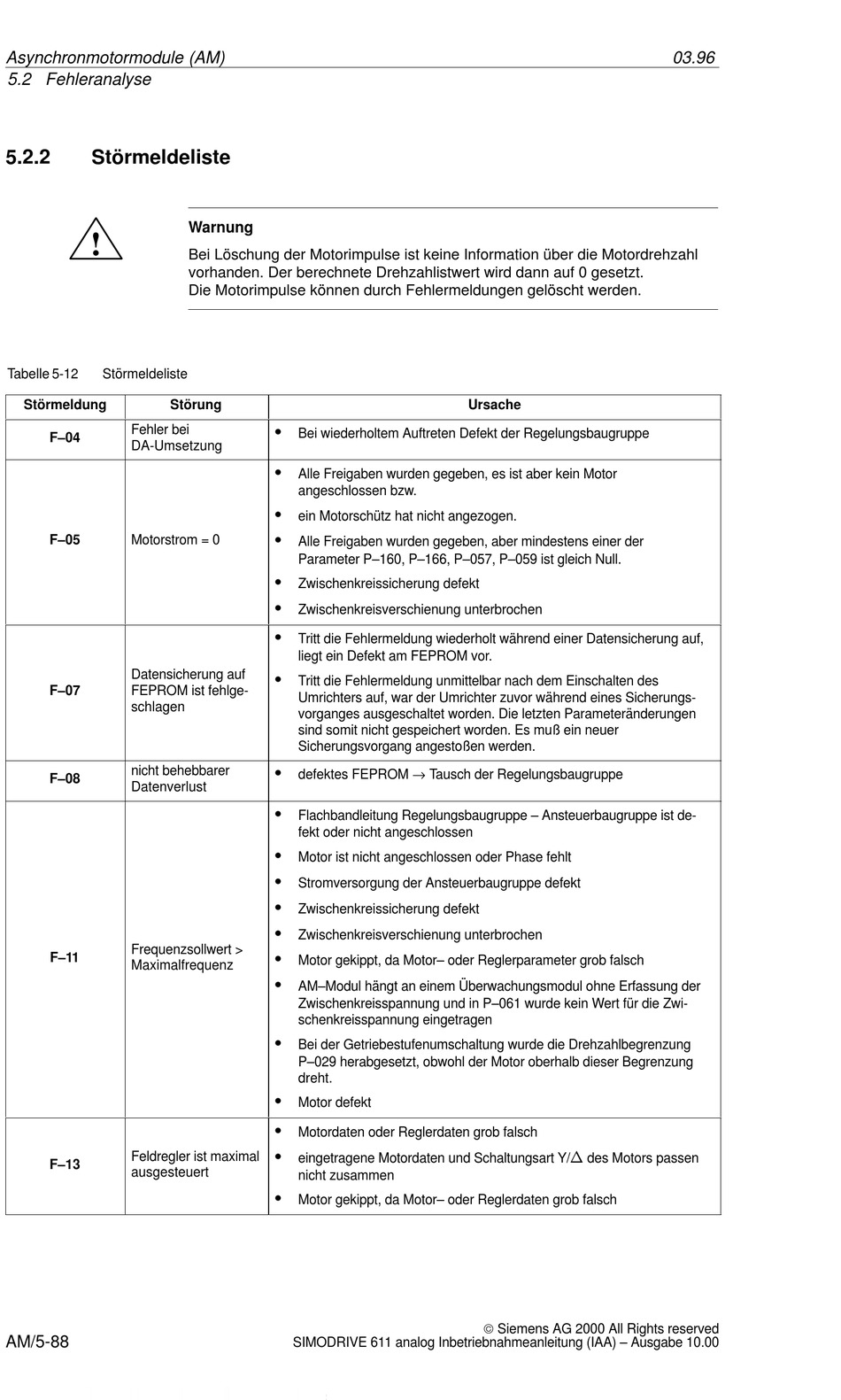

Störmeldeliste
Warnung
!
Bei Löschung der Motorimpulse ist keine Information über die Motordrehzahl
vorhanden. Der berechnete Drehzahlistwert wird dann auf 0 gesetzt.
Die Motorimpulse können durch Fehlermeldungen gelöscht werden.
Störmeldeliste
Störung
S
Fehler bei
DA-Umsetzung
S
S
S
Motorstrom = 0
S
S
S
S
Datensicherung auf
FEPROM ist fehlge-
schlagen
S
nicht behebbarer
Datenverlust
S
S
S
S
S
Frequenzsollwert >
S
Maximalfrequenz
S
S
S
S
S
Feldregler ist maximal
ausgesteuert
S
Ursache
Bei wiederholtem Auftreten Defekt der Regelungsbaugruppe
Alle Freigaben wurden gegeben, es ist aber kein Motor
angeschlossen bzw.
ein Motorschütz hat nicht angezogen.
Alle Freigaben wurden gegeben, aber mindestens einer der
Parameter P–160, P–166, P–057, P–059 ist gleich Null.
Zwischenkreissicherung defekt
Zwischenkreisverschienung unterbrochen
Tritt die Fehlermeldung wiederholt während einer Datensicherung auf,
liegt ein Defekt am FEPROM vor.
Tritt die Fehlermeldung unmittelbar nach dem Einschalten des
Umrichters auf, war der Umrichter zuvor während eines Sicherungs-
vorganges ausgeschaltet worden. Die letzten Parameteränderungen
sind somit nicht gespeichert worden. Es muß ein neuer
Sicherungsvorgang angestoßen werden.
defektes FEPROM → Tausch der Regelungsbaugruppe
Flachbandleitung Regelungsbaugruppe – Ansteuerbaugruppe ist de-
fekt oder nicht angeschlossen
Motor ist nicht angeschlossen oder Phase fehlt
Stromversorgung der Ansteuerbaugruppe defekt
Zwischenkreissicherung defekt
Zwischenkreisverschienung unterbrochen
Motor gekippt, da Motor– oder Reglerparameter grob falsch
AM–Modul hängt an einem Überwachungsmodul ohne Erfassung der
Zwischenkreisspannung und in P–061 wurde kein Wert für die Zwi-
schenkreisspannung eingetragen
Bei der Getriebestufenumschaltung wurde die Drehzahlbegrenzung
P–029 herabgesetzt, obwohl der Motor oberhalb dieser Begrenzung
dreht.
Motor defekt
Motordaten oder Reglerdaten grob falsch
eingetragene Motordaten und Schaltungsart Y/
nicht zusammen
Motor gekippt, da Motor– oder Reglerdaten grob falsch
