Asynchronmotormodule (AM)

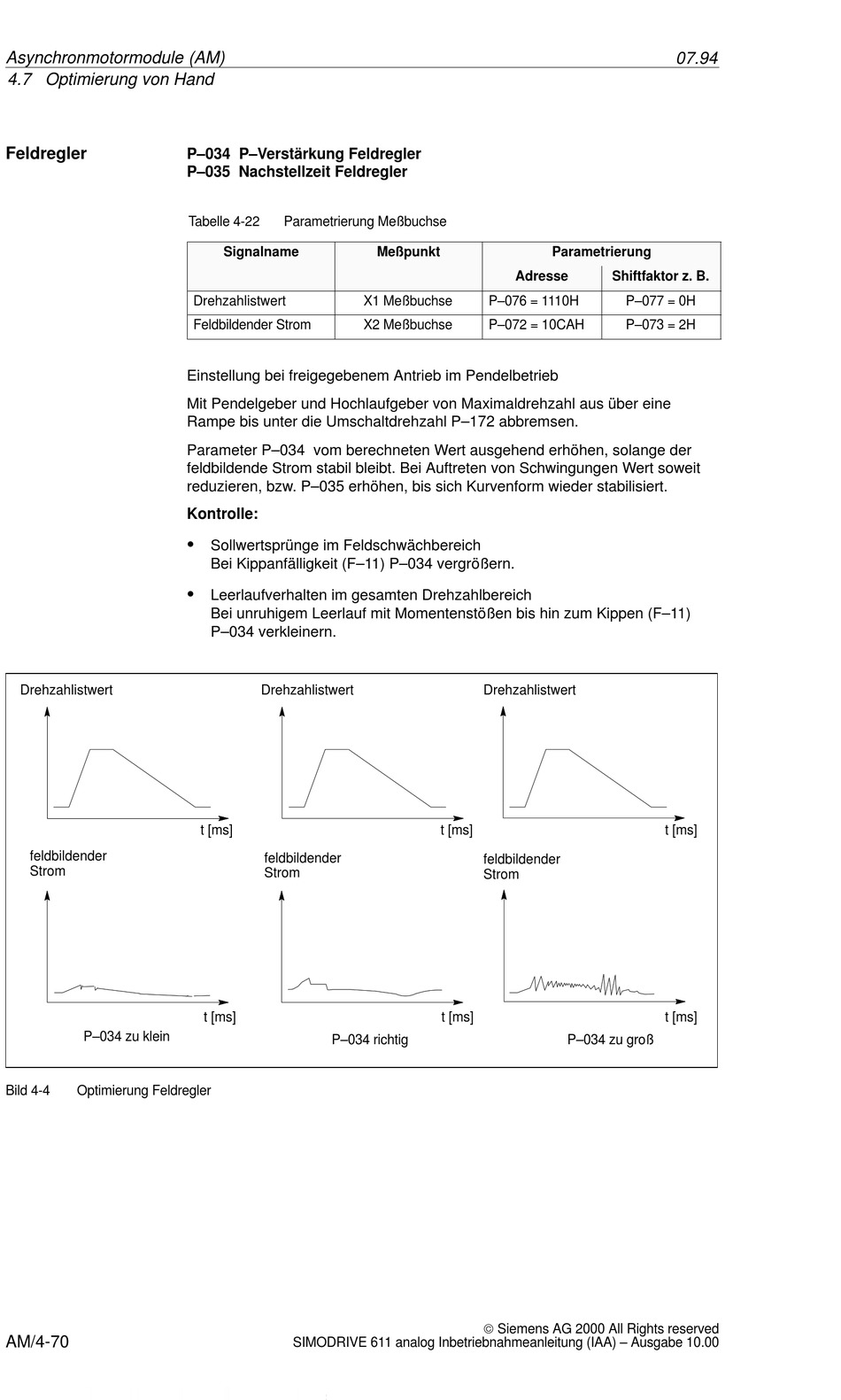

4.7 Optimierung von Hand
Feldregler
Drehzahlistwert
AM
feldbildender
Strom
Bild 4-4
AM/4-70
P–034 P–Verstärkung Feldregler
P–035 Nachstellzeit Feldregler
Tabelle 4-22
Signalname
Drehzahlistwert
Feldbildender Strom
Einstellung bei freigegebenem Antrieb im Pendelbetrieb
Mit Pendelgeber und Hochlaufgeber von Maximaldrehzahl aus über eine
Rampe bis unter die Umschaltdrehzahl P–172 abbremsen.
Parameter P–034 vom berechneten Wert ausgehend erhöhen, solange der
feldbildende Strom stabil bleibt. Bei Auftreten von Schwingungen Wert soweit
reduzieren, bzw. P–035 erhöhen, bis sich Kurvenform wieder stabilisiert.
Kontrolle:
S
Sollwertsprünge im Feldschwächbereich
Bei Kippanfälligkeit (F–11) P–034 vergrößern.
S
Leerlaufverhalten im gesamten Drehzahlbereich
Bei unruhigem Leerlauf mit Momentenstößen bis hin zum Kippen (F–11)
P–034 verkleinern.
Drehzahlistwert
t [ms]
feldbildender
Strom
t [ms]
P–034 zu klein
Optimierung Feldregler
Parametrierung Meßbuchse
Meßpunkt
X1 Meßbuchse
X2 Meßbuchse
t [ms]
t [ms]
P–034 richtig
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
Parametrierung
Adresse Shiftfaktor z. B.
P–076 = 1110H P–077 = 0H
P–072 = 10CAH P–073 = 2H
Drehzahlistwert
t [ms]
feldbildender
Strom
t [ms]
P–034 zu groß
