Hauptspindelmodule (HS)
2.3 Weitere Anwendungen
2.3.4
Übersicht
Funktionsbe-
schreibung
HS
HS/2-44

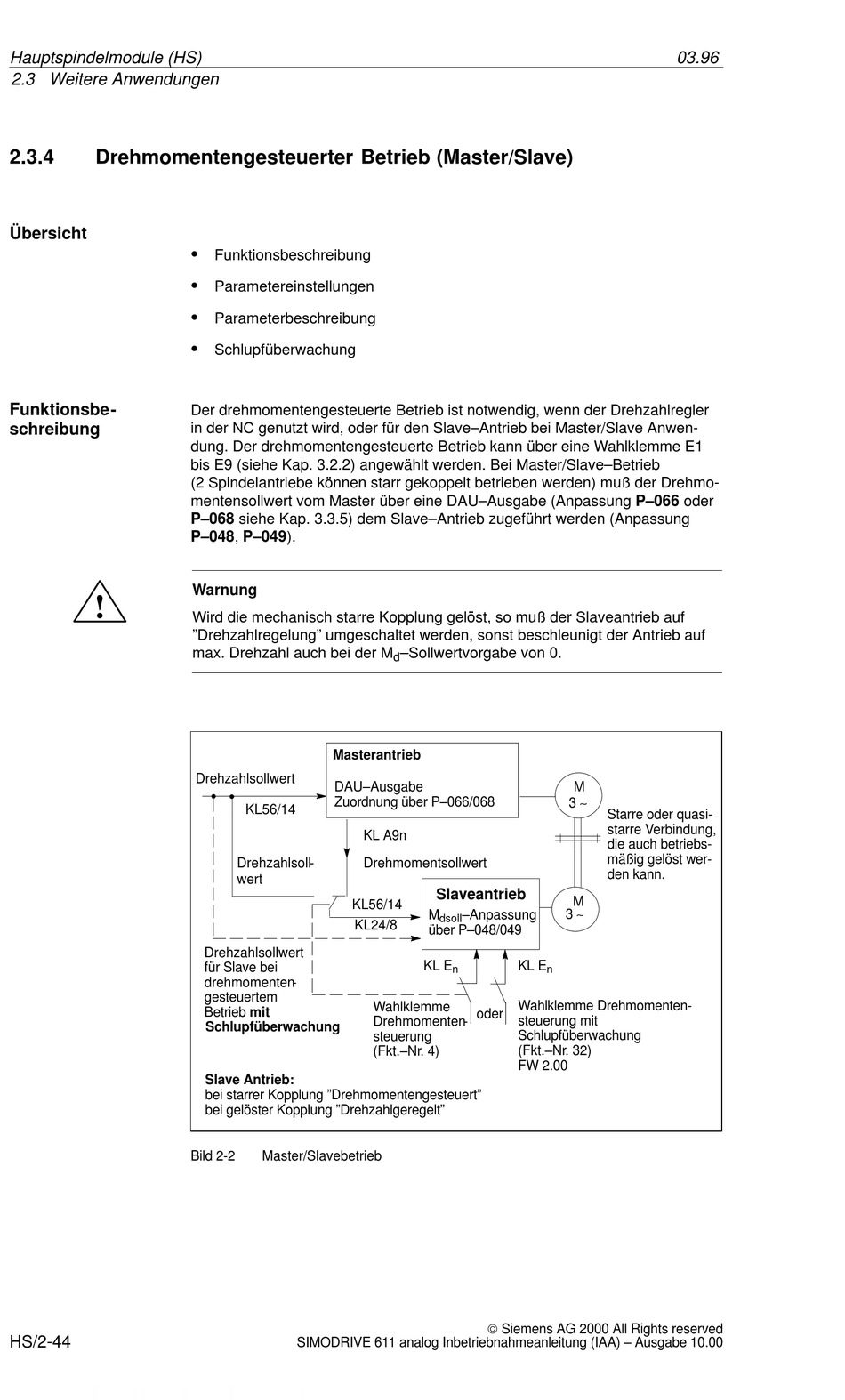

Drehmomentengesteuerter Betrieb (Master/Slave)

S

Funktionsbeschreibung

S
Parametereinstellungen
S
Parameterbeschreibung
S
Schlupfüberwachung
Der drehmomentengesteuerte Betrieb ist notwendig, wenn der Drehzahlregler
in der NC genutzt wird, oder für den Slave–Antrieb bei Master/Slave Anwen-
dung. Der drehmomentengesteuerte Betrieb kann über eine Wahlklemme E1
bis E9 (siehe Kap. 3.2.2) angewählt werden. Bei Master/Slave–Betrieb
(2 Spindelantriebe können starr gekoppelt betrieben werden) muß der Drehmo-
mentensollwert vom Master über eine DAU–Ausgabe (Anpassung P–066 oder
P–068 siehe Kap. 3.3.5) dem Slave–Antrieb zugeführt werden (Anpassung
P–048, P–049).
Warnung
!
Wird die mechanisch starre Kopplung gelöst, so muß der Slaveantrieb auf
"Drehzahlregelung" umgeschaltet werden, sonst beschleunigt der Antrieb auf
max. Drehzahl auch bei der M
Drehzahlsollwert
KL56/14
Drehzahlsoll-
wert
Drehzahlsollwert
für Slave bei
drehmomenten-
gesteuertem
Betrieb mit
Schlupfüberwachung
Slave Antrieb:
bei starrer Kopplung "Drehmomentengesteuert"
bei gelöster Kopplung "Drehzahlgeregelt"
Bild 2-2 Master/Slavebetrieb
–Sollwertvorgabe von 0.
d
Masterantrieb
DAU–Ausgabe
Zuordnung über P–066/068
KL A9n
Drehmomentsollwert
Slaveantrieb
KL56/14
M –Anpassung
dsoll
KL24/8
über P–048/049
KL E
n
Wahlklemme
oder
Drehmomenten-
steuerung
(Fkt.–Nr. 4)
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
03.96
M
3 ∼
Starre oder quasi-
starre Verbindung,
die auch betriebs-
mäßig gelöst wer-
den kann.
M
3 ∼
KL E
n
Wahlklemme Drehmomenten-
steuerung mit
Schlupfüberwachung
(Fkt.–Nr. 32)
FW 2.00
