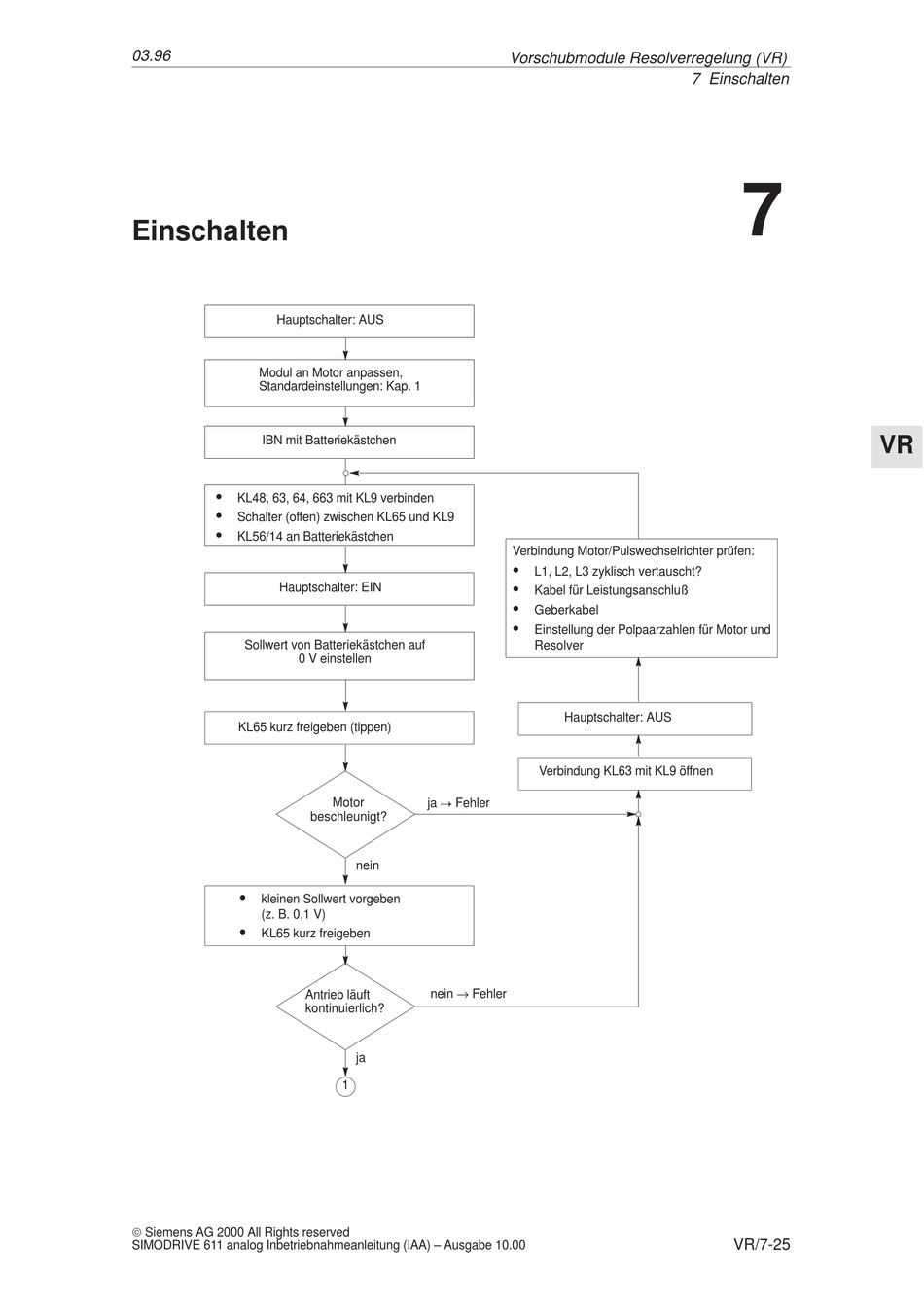

Einschalten
Hauptschalter: AUS
Modul an Motor anpassen,
Standardeinstellungen: Kap. 1
IBN mit Batteriekästchen
S
KL48, 63, 64, 663 mit KL9 verbinden
S
Schalter (offen) zwischen KL65 und KL9
S
KL56/14 an Batteriekästchen
Hauptschalter: EIN
Sollwert von Batteriekästchen auf
0 V einstellen
KL65 kurz freigeben (tippen)
S
kleinen Sollwert vorgeben
(z. B. 0,1 V)
S
KL65 kurz freigeben
Antrieb läuft
kontinuierlich?
 Siemens AG 2000 All Rights reserved
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
ja ! Fehler
Motor
beschleunigt?
nein
nein → Fehler
ja
1
Vorschubmodule Resolverregelung (VR)
Verbindung Motor/Pulswechselrichter prüfen:
S
L1, L2, L3 zyklisch vertauscht?
S
Kabel für Leistungsanschluß
S
Geberkabel
S
Einstellung der Polpaarzahlen für Motor und
Resolver
Hauptschalter: AUS
Verbindung KL63 mit KL9 öffnen
7 Einschalten
