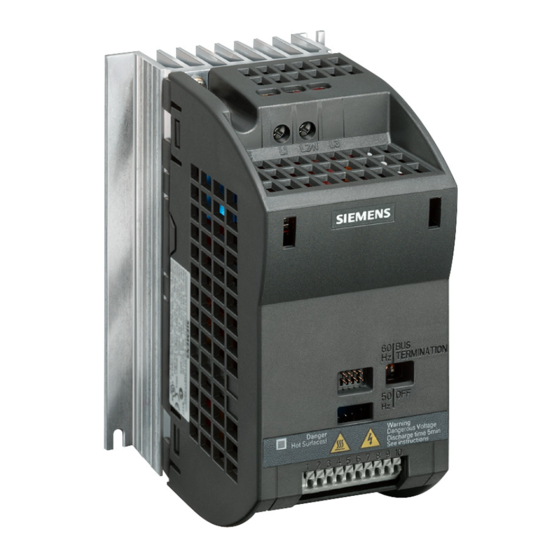

Siemens g110 Handbuch

Sinamics
Vorschau ausblenden Andere Handbücher für g110:
Inhaltsverzeichnis

Werbung

Quicklinks

Kurzbetriebsanleitung
Ausgabe 04/04
sinamics
SINAMICS G110

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens g110

Inhaltszusammenfassung für Siemens g110

  • Seite 1 Kurzbetriebsanleitung Ausgabe 04/04 sinamics SINAMICS G110...

  • Seite 2: Warnungen, Vorsichtshinweise Und Hinweise

    Verwenden Sie nur Klasse 1 75 °C Kupferleitungen mit den vorgegebenen Querschnitten. Lesen und befolgen Sie vor Installations- und Inbetriebnahmearbeiten alle Sicherheitsanweisungen und Warnungen, ebenso alle am Gerät angebrachten Warnschilder. Achten Sie darauf, dass Warnschilder im leserlichen Zustand gehalten werden. Ersetzen Sie fehlende oder beschädigte Schilder. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Spezifische Werkseinstellungen für Analog-Variante..........7 Spezifische Werkseinstellungen für USS-Variante........... 8 50/60-Hz-DIP-Schalter....................8 Kommunikation....................... 9 Kommunikationsaufbau SINAMICS G110 ⇔ STARTER ......... 9 BOP (Option) ......................10 Tasten und deren Funktionen................. 10 Parameter ändern am Beispiel P0003 "Zugriffstufe" ..........11 Parameter mit dem BOP kopieren................12 Inbetriebnahme .....................

  • Seite 4: Montage

    Abstand von 100 mm eingehalten werden. Bild 1-1 Montageabstände Montagemaße Bauform Bohrmaße Anzugsdrehmomente Schrauben Nm (ibf.in) mm (Inch) mm (Inch) 140 (5.51) 79 (3.11) 2xM4 2,5 (22.12) 135 (5.31) 127 (5.00) 4xM4 140 (5.51) 170 (6.70) 4xM5 4,0 (35.40) Bild 1-2 Montagemaße SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 5: Elektrische Installation

    Digitalausgang (-) DOUT+ Digitalausgang (+) DIN0 Digitaleingang 0 DIN1 Digitaleingang 1 DIN2 Digitaleingang 2 Ausgang +24 V / max. 50 mA Ausgang 0 V Variante Analog Ausgang +10 V RS485 P+ ADC1 Analogeingang RS485 N- Ausgang 0 V SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 6: Blockschaltbild

    2 Elektrische Installation Ausgabe 04/04 Blockschaltbild Bild 2-2 Blockschaltbild SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 7: Werkseinstellung

    Ausgabe 04/04 3 Werkseinstellung Werkseinstellung Der Umrichter SINAMICS G110 ist werksseitig so eingestellt, dass er ohne zusätzliche Parametrierung betrieben werden kann. Dafür müssen die werksseitig eingestellten Motorparameter (P0304, P0305, P0307, P0310), die einem 4-poligen 1LA7-Siemens-Motor entsprechen, mit den Motorbemessungsdaten des angeschlossenen Motors (siehe Typenschild) übereinstimmen.

  • Seite 8: Spezifische Werkseinstellungen Für Uss-Variante

    Für den letzten Umrichter am Bus ist ein Busabschluss erforderlich. Dazu werden die Busabschluss-Schalter (DIP-Schalter 2 und 3) auf der Vorderseite des Umrichters auf die Position "Bus Termination " (EIN) gestellt. Das 0-V-Potential (Klemme 10) ist mit allen USS Teilnehmern zu verbinden. Bild 3-4 50/60-Hz-DIP-Schalter und Busabschluss-Schalter SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 9: Kommunikation

    Ausgabe 04/04 4 Kommunikation Kommunikation Kommunikationsaufbau SINAMICS G110 ⇔ STARTER Für die Kommunikation zwischen STARTER und SINAMICS G110 sind folgende optionale Komponenten zusätzlich erforderlich: PC-Umrichter-Verbindungssatz BOP, sofern die USS-Standardwerte im Umrichter SINAMICS G110 geändert werden sollen. SINAMICS G110 PC-Verbindungssatz SINAMICS G110 USS-Einstellungen siehe Abschnitt 6.2.1,...

  • Seite 10: Bop (Option)

    Betätigung derTaste Fn quittiert werden. Parameter- Das Drücken dieser Taste ermöglicht den Zugriff auf die Parameter. zugriff Wert Das Drücken dieser Taste erhöht den angezeigten Wert. erhöhen Wert Das Drücken dieser Taste verringert den angezeigten Wert. verringern SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 11: Parameter Ändern Am Beispiel P0003 "Zugriffstufe

    , um den erforderlichen Wert zu erhalten (Beispiel: 3) 5 Drücken Sie , um den Wert zu bestätigen und zu speichern Jetzt ist die Zugriffstufe 3 eingestellt und alle Parameter der Zugriffsstufen 1 bis 3 können angewählt werden. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 12: Parameter Mit Dem Bop Kopieren

    2. Vergewissern Sie sich, dass Netzspannung am Umrichter anliegt. 3. Setzen Sie P003 = 3. 4. Setzen Sie P0010 = 30 (Kopiermodus). 5. Setzen Sie P0803 =1, um den Download vom BOP in den SINAMICS G110 zu starten. 6. Während des Downloads wird die Meldung “BUSY” ausgegeben.

  • Seite 13: Inbetriebnahme

    P0304 =... P0304 =... Motornennspannung (Eingabe laut Typenschild in V) Kontrollieren Sie die Motornenn- spannung am Typenschild bezüglich der Stern/Dreieck-Schaltung mit der Verschaltung des Motorklemmbrettes. FU-spez P0305 =... P0305 =... Motornennstrom P0305 P0307 (Eingabe laut Typenschild in A) P0308 P0311 SINAMICS G110 Kurzbetriebsanleitung...
  • Seite 14 Eingabe der Zeit, mit der z. B. der Motor vom Stillstand bis zur maximalen Frequenz P1082 beschleunigen soll. 10.00 s Rücklaufzeit P1121 =... (Eingabe der Verzögerungszeit in s) Eingabe der Zeit, mit der z. B. der Motor von der maximalen Frequenz P1082 bis zum Stillstand abbremsen soll. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 15: Applikationsinbetriebnahme

    6 9600 Baud USS PZD-Länge P2012 =... 7 19200 Baud Definiert die Anzahl der 16-Bit-Wörter im PZD-Teil des 8 38400 Baud USS-Telegramms. 9 57600 Baud USS PKW-Länge P2013 =... Definiert die Anzahl der 16-Bit-Wörter im PKW-Teil des USS-Telegramms. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 16: Auswahl Befehlsquelle

    6 Inbetriebnahme Ausgabe 04/04 6.2.2 Auswahl Befehlsquelle 2 / 5 Auswahl Befehlsquelle P0700 =... P0700 G110 AIN G110 USS Einstellungen Legt die digitale Befehlsquelle fest. – Werksseitige Voreinstellung – BOP (Tastatur) siehe DIN Klemmenleiste – siehe USS 6.2.3 Digitaleingänge (DIN) Funktion Digitaleingang 0 Mögliche Einstellungen:...

  • Seite 17: Auswahl Frequenzsollwertquelle

    DOUT+ 24 V DC 50 mA DOUT- 6.2.5 Auswahl Frequenzsollwertquelle 2 / 5 Auswahl Frequenzsollwertquelle P1000 =... P1000 G110 AIN G110 USS Einstellungen Kein Hauptsollwert – Motorpotenziometersollwert siehe MOP Analogsollwert – siehe ADC Festfrequenz siehe FF – siehe USS 6.2.6...

  • Seite 18: Motorpotentiometer (Mop)

    USS * P0719 = 1, P0700 = 5 r2036 Bit13 r2036 Bit14 oder P0719 = 51 *) nur für SINAMICS G110 CPM110 USS 6.2.8 Festfrequenzen (FF) 0.00 Hz Festfrequenz 1 P1001 =... Bestimmt den Sollwert für die Festfrequenz 1 (FF1) in Hz.

  • Seite 19: Hochlaufgeber (Hlg)

    Wirkwiderstände der Wicklung nicht mehr zu vernachlässigen, um den Motorfluss aufrecht zu erhalten. U/f linear Boost-Spannung Vmax Gültigkeitsbereich (P0304) f V ist Boost ConBoost,100 P1310 aktiv ConBoost,50 f max Boost,end (P1316) (P0310) (P1082) SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 20: Bezugs-/Grenzfrequenzen

    Sie wird automatisch auf 60 Hz geändert, wenn über DIP50/60-Schalter bzw. P0100 die Standardfrequenz 60 Hz ausgewählt wurde. HINWEIS Diese Bezugsfrequenz wirkt sich auf die Sollfrequenz aus, da sich sowohl die Analog- sollwerte (100 % P2000) als auch die Frequenzsollwerte über USS (4000H P2000) auf diesen Wert beziehen. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 21: Umrichter-/Motorschutz

    Definiert den Suchstrom, der während des Fangens verwendet wird. 100 % Suchgeschwindigkeit: Fangen (Eingabe in %) P1203 =... Stellt den Faktor ein, mit dem sich die Ausgangsfrequenz während des Fangens ändert, um sich auf den laufenden Motor zu synchronisieren. SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 22: Automatischer Wiederanlauf

    Vdc-max Regler freigegeben Hinweis: -Regler aktiv P1240 = 1 verhindert eine Überspannung DC_max A0911 des Zwischenkreises F0002 bei generato- r0056 Bit14 rischem Betrieb durch Verlängerung der Abbremsrampe. Diese kann bei translato- rischen Bewegungen eingesetzt werden. f soll SINAMICS G110 Kurzbetriebsanleitung...

  • Seite 23: Serieninbetriebnahme

    Ausgabe 04/04 7 Anzeigen und Meldungen Serieninbetriebnahme Ein vorhandener Parametersatz kann auf den Umrichter SINAMICS G110 über das BOP oder den STARTER übertragen werden. Typische Anwendungen für die Serieninbetriebnahme sind: 1. Es sind mehrere Antriebe mit gleicher Konfiguration und gleichen Funktionen in Betrieb zu nehmen.
  • Seite 24 SINAMICS G110 Kurzbetriebsanleitung Weitere Informationen zum SINAMICS G110 sind erhältlich unter: Regionale Ansprechpartner Sprechen Sie bitte Ihren Ansprechpartner für Technical Support in Ihrer Region bei Fragen zu den Leistungen sowie Preisen und Bedingungen des Technical Support an. Zentraler Technical Support Die kompetente Beratung bei technischen Fragen mit einem breiten Spektrum an bedarfsgerechten Leistungen rund um unsere Produkte und Systeme.
