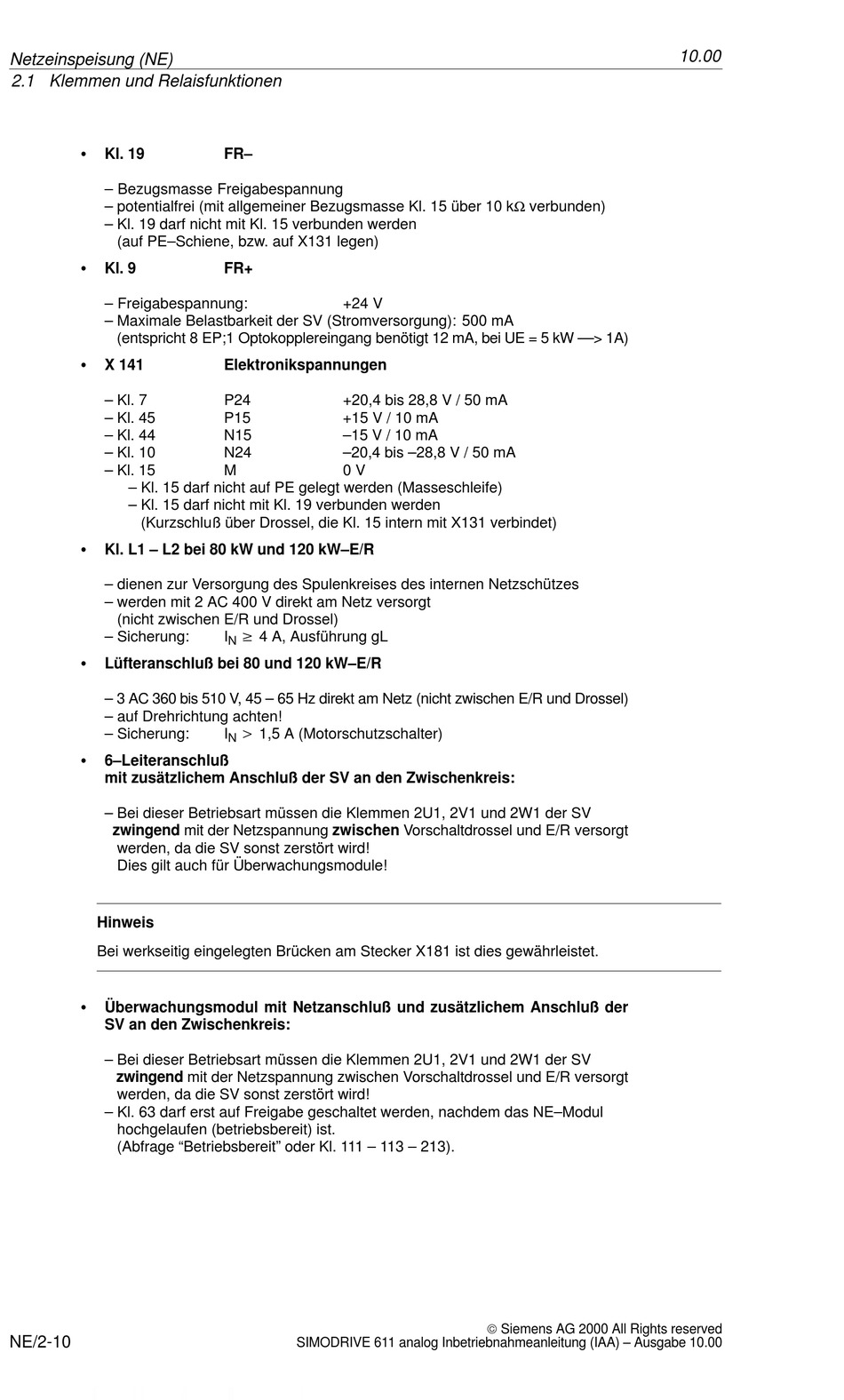

Netzeinspeisung (NE)
2.1 Klemmen und Relaisfunktionen
NE
NE/2-10
S
Kl. 19 FR–
– Bezugsmasse Freigabespannung
– potentialfrei (mit allgemeiner Bezugsmasse Kl. 15 über 10 kΩ verbunden)
– Kl. 19 darf nicht mit Kl. 15 verbunden werden
(auf PE–Schiene, bzw. auf X131 legen)
S
Kl. 9 FR+
– Freigabespannung:
– Maximale Belastbarkeit der SV (Stromversorgung): 500 mA
(entspricht 8 EP;1 Optokopplereingang benötigt 12 mA, bei UE = 5 kW ––> 1A)
S
X 141 Elektronikspannungen
– Kl. 7 P24
– Kl. 45 P15
– Kl. 44 N15
– Kl. 10 N24
– Kl. 15 M
– Kl. 15 darf nicht auf PE gelegt werden (Masseschleife)
– Kl. 15 darf nicht mit Kl. 19 verbunden werden
(Kurzschluß über Drossel, die Kl. 15 intern mit X131 verbindet)
S
Kl. L1 – L2 bei 80 kW und 120 kW–E/R
– dienen zur Versorgung des Spulenkreises des internen Netzschützes
– werden mit 2 AC 400 V direkt am Netz versorgt
(nicht zwischen E/R und Drossel)
w 4 A, Ausführung gL
– Sicherung: I
N
S
Lüfteranschluß bei 80 und 120 kW–E/R
– 3 AC 360 bis 510 V, 45 – 65 Hz direkt am Netz (nicht zwischen E/R und Drossel)
– auf Drehrichtung achten!
u 1,5 A (Motorschutzschalter)
– Sicherung: I
N
S
6–Leiteranschluß
mit zusätzlichem Anschluß der SV an den Zwischenkreis:
– Bei dieser Betriebsart müssen die Klemmen 2U1, 2V1 und 2W1 der SV
zwingend mit der Netzspannung zwischen Vorschaltdrossel und E/R versorgt
werden, da die SV sonst zerstört wird!
Dies gilt auch für Überwachungsmodule!
Hinweis
Bei werkseitig eingelegten Brücken am Stecker X181 ist dies gewährleistet.
S
Überwachungsmodul mit Netzanschluß und zusätzlichem Anschluß der
SV an den Zwischenkreis:
– Bei dieser Betriebsart müssen die Klemmen 2U1, 2V1 und 2W1 der SV
zwingend mit der Netzspannung zwischen Vorschaltdrossel und E/R versorgt
werden, da die SV sonst zerstört wird!
– Kl. 63 darf erst auf Freigabe geschaltet werden, nachdem das NE–Modul
hochgelaufen (betriebsbereit) ist.
(Abfrage "Betriebsbereit" oder Kl. 111 – 113 – 213).
+24 V
+20,4 bis 28,8 V / 50 mA
+15 V / 10 mA
–15 V / 10 mA
–20,4 bis –28,8 V / 50 mA
0 V
