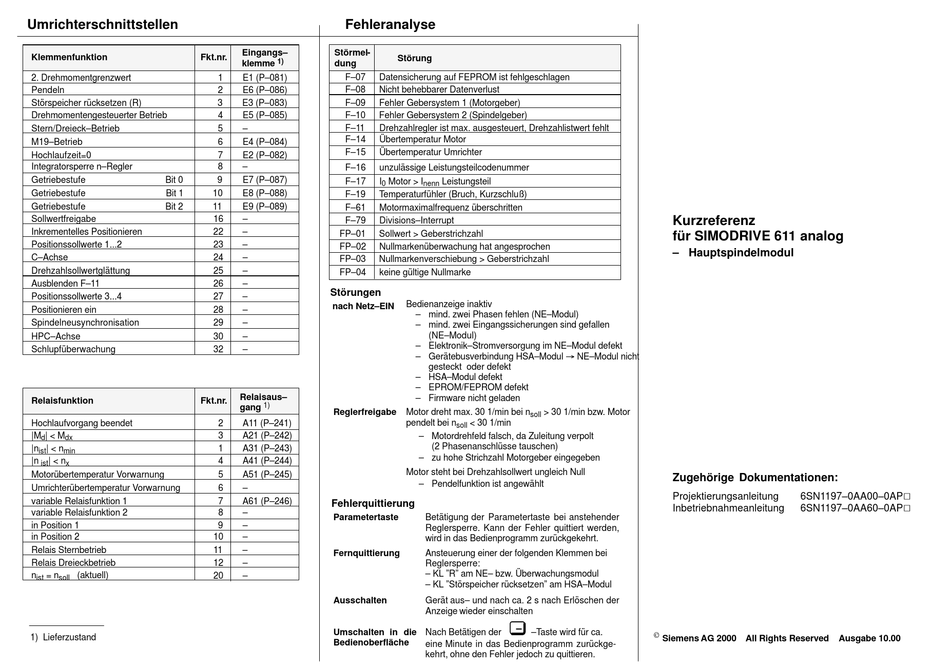

Siemens SIMODRIVE 611 analog Inbetriebnahmeanleitung Seite 391

Umrichterschnittstellen
Klemmenfunktion Fkt.nr.
2. Drehmomentgrenzwert
Pendeln
Störspeicher rücksetzen (R)
Drehmomentengesteuerter Betrieb
Stern/Dreieck–Betrieb
M19–Betrieb
Hochlaufzeit=0
Integratorsperre n–Regler
Getriebestufe Bit 0
Getriebestufe Bit 1
Getriebestufe Bit 2
Sollwertfreigabe
Inkrementelles Positionieren
Positionssollwerte 1...2
C–Achse
Drehzahlsollwertglättung
Ausblenden F–11
Positionssollwerte 3...4
Positionieren ein
Spindelneusynchronisation
HPC–Achse
Schlupfüberwachung
Relaisfunktion Fkt.nr.
Hochlaufvorgang beendet
|M | < M
d dx
|n | < n
ist min
|n | < n
ist x
Motorübertemperatur Vorwarnung
Umrichterübertemperatur Vorwarnung
variable Relaisfunktion 1
variable Relaisfunktion 2
in Position 1
in Position 2
Relais Sternbetrieb
Relais Dreieckbetrieb
n = n (aktuell)
ist soll
1) Lieferzustand
Fehleranalyse
Eingangs– Störmel-
1)
klemme dung
1 E1 (P–081) F–07 Datensicherung auf FEPROM ist fehlgeschlagen
F–08 Nicht behebbarer Datenverlust
2 E6 (P–086)
F–09 Fehler Gebersystem 1 (Motorgeber)
3 E3 (P–083)
4 E5 (P–085) F–10 Fehler Gebersystem 2 (Spindelgeber)
5 – F–11 Drehzahlregler ist max. ausgesteuert, Drehzahlistwert fehlt
F–14 Übertemperatur Motor
6 E4 (P–084)
F–15 Übertemperatur Umrichter
7 E2 (P–082)
8 –
F–16 unzulässige Leistungsteilcodenummer
9 E7 (P–087)
F–17 I Motor > I
0
10 E8 (P–088)
F–19 Temperaturfühler (Bruch, Kurzschluß)
11 E9 (P–089)
F–61 Motormaximalfrequenz überschritten
16 –
F–79 Divisions–Interrupt
22 –
FP–01 Sollwert > Geberstrichzahl
23 –
FP–02 Nullmarkenüberwachung hat angesprochen
24 –
FP–03 Nullmarkenverschiebung > Geberstrichzahl
25 –
FP–04 keine gültige Nullmarke
26 –
Störungen
27 –
nach Netz–EIN
28 –
29 –
30 –
32 –
Relaisaus–
1)
gang
Reglerfreigabe
2 A11 (P–241)
3 A21 (P–242)
1 A31 (P–243)
4 A41 (P–244)
5 A51 (P–245)
6 –
7 A61 (P–246)
Fehlerquittierung
8 –
Parametertaste
9 –
10 –
11 –
Fernquittierung
12 –
20 –
Ausschalten
Umschalten in die
Bedienoberfläche
Störung
Leistungsteil
nenn
Bedienanzeige inaktiv
– mind. zwei Phasen fehlen (NE–Modul)
– mind. zwei Eingangssicherungen sind gefallen
(NE–Modul)
– Elektronik–Stromversorgung im NE–Modul defekt
– Gerätebusverbindung HSA–Modul ³ NE–Modul nicht
gesteckt oder defekt
– HSA–Modul defekt
– EPROM/FEPROM defekt
– Firmware nicht geladen
Motor dreht max. 30 1/min bei n > 30 1/min bzw. Motor
soll
pendelt bei n < 30 1/min
soll
– Motordrehfeld falsch, da Zuleitung verpolt
(2 Phasenanschlüsse tauschen)
– zu hohe Strichzahl Motorgeber eingegeben
Motor steht bei Drehzahlsollwert ungleich Null
– Pendelfunktion ist angewählt
Betätigung der Parametertaste bei anstehender
Reglersperre. Kann der Fehler quittiert werden,
wird in das Bedienprogramm zurückgekehrt.
Ansteuerung einer der folgenden Klemmen bei
Reglersperre:
– KL "R" am NE– bzw. Überwachungsmodul
– KL "Störspeicher rücksetzen" am HSA–Modul
Gerät aus– und nach ca. 2 s nach Erlöschen der
Anzeige wieder einschalten
–
Nach Betätigen der –Taste wird für ca.
eine Minute in das Bedienprogramm zurückge-
kehrt, ohne den Fehler jedoch zu quittieren.
Kurzreferenz
für SIMODRIVE 611 analog
– Hauptspindelmodul
Zugehörige Dokumentationen:
Projektierungsanleitung 6SN1197–0AA00–0APV
Inbetriebnahmeanleitung 6SN1197–0AA60–0APV

Siemens AG 2000 All Rights Reserved Ausgabe 10.00
