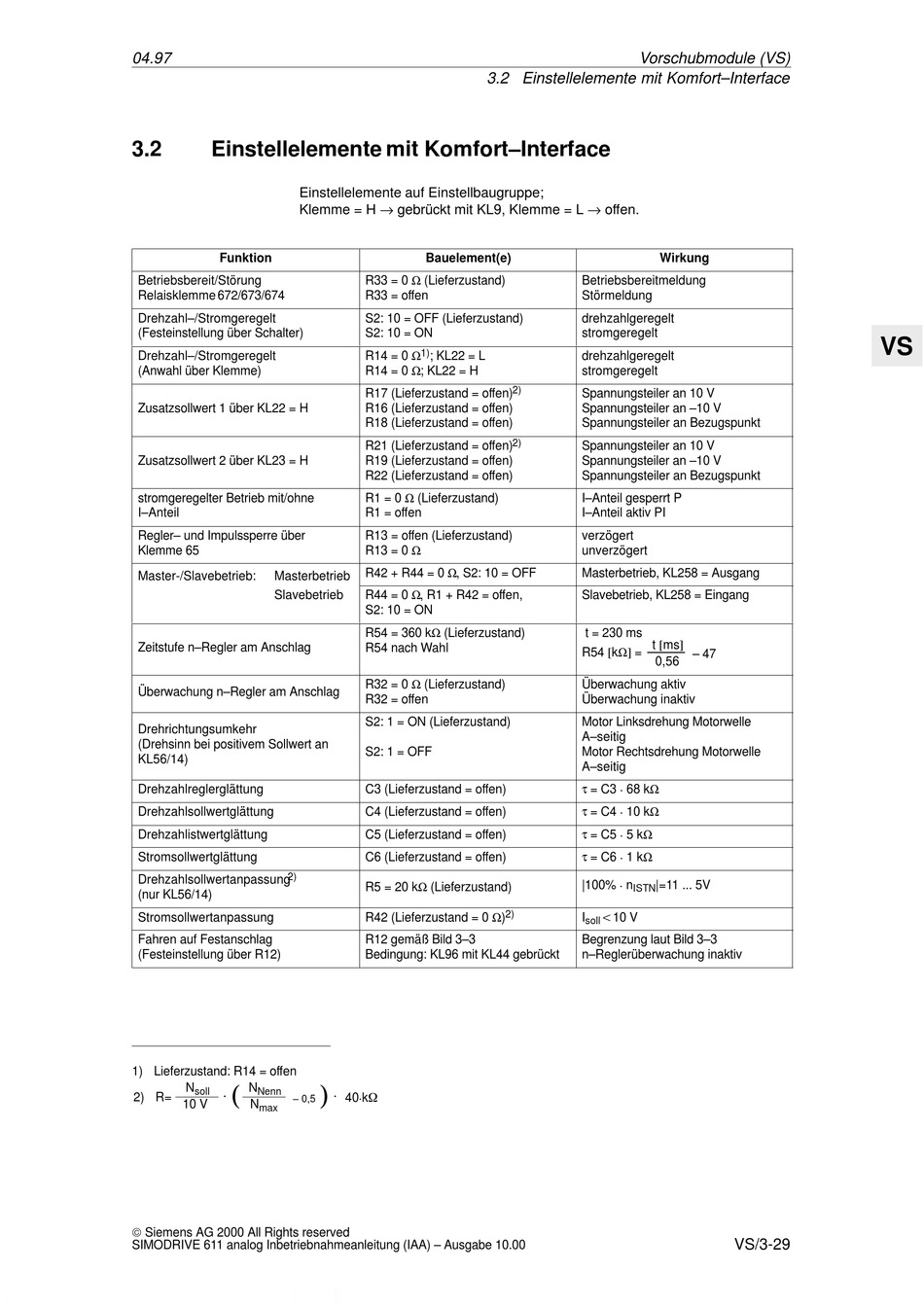

3.2 Einstellelemente mit Komfort–Interface
Einstellelemente auf Einstellbaugruppe;
Klemme = H → gebrückt mit KL9, Klemme = L → offen.
Funktion
Betriebsbereit/Störung
Relaisklemme 672/673/674
Drehzahl–/Stromgeregelt
(Festeinstellung über Schalter)
Drehzahl–/Stromgeregelt
(Anwahl über Klemme)
Zusatzsollwert 1 über KL22 = H
Zusatzsollwert 2 über KL23 = H
stromgeregelter Betrieb mit/ohne
I–Anteil
Regler– und Impulssperre über
Klemme 65
Master-/Slavebetrieb: Masterbetrieb
Slavebetrieb
Zeitstufe n–Regler am Anschlag
Überwachung n–Regler am Anschlag
Drehrichtungsumkehr
(Drehsinn bei positivem Sollwert an
KL56/14)
Drehzahlreglerglättung
Drehzahlsollwertglättung
Drehzahlistwertglättung
Stromsollwertglättung
2)
Drehzahlsollwertanpassung
(nur KL56/14)
Stromsollwertanpassung
Fahren auf Festanschlag
(Festeinstellung über R12)
1) Lieferzustand: R14 = offen
(
N N


soll Nenn
2) R=
– 0,5
10 V N
max
 Siemens AG 2000 All Rights reserved
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
3.2 Einstellelemente mit Komfort–Interface
Bauelement(e)
R33 = 0 Ω (Lieferzustand)
R33 = offen
S2: 10 = OFF (Lieferzustand)
S2: 10 = ON
R14 = 0 Ω
1)
; KL22 = L
R14 = 0 Ω; KL22 = H
R17 (Lieferzustand = offen)
R16 (Lieferzustand = offen)
R18 (Lieferzustand = offen)
R21 (Lieferzustand = offen)
R19 (Lieferzustand = offen)
R22 (Lieferzustand = offen)
R1 = 0 Ω (Lieferzustand)
R1 = offen
R13 = offen (Lieferzustand)
R13 = 0 Ω
R42 + R44 = 0 Ω, S2: 10 = OFF
R44 = 0 Ω, R1 + R42 = offen,
S2: 10 = ON
R54 = 360 kΩ (Lieferzustand)
R54 nach Wahl
R32 = 0 Ω (Lieferzustand)
R32 = offen
S2: 1 = ON (Lieferzustand)
S2: 1 = OFF
C3 (Lieferzustand = offen)
C4 (Lieferzustand = offen)
C5 (Lieferzustand = offen)
C6 (Lieferzustand = offen)
R5 = 20 kΩ (Lieferzustand)
R42 (Lieferzustand = 0 Ω)
R12 gemäß Bild 3–3
Bedingung: KL96 mit KL44 gebrückt
)


40
kW
Vorschubmodule (VS)
Wirkung
Betriebsbereitmeldung
Störmeldung
drehzahlgeregelt
stromgeregelt
drehzahlgeregelt
stromgeregelt
2)
Spannungsteiler an 10 V
Spannungsteiler an –10 V
Spannungsteiler an Bezugspunkt
2)
Spannungsteiler an 10 V
Spannungsteiler an –10 V
Spannungsteiler an Bezugspunkt
I–Anteil gesperrt P
I–Anteil aktiv PI
verzögert
unverzögert
Masterbetrieb, KL258 = Ausgang
Slavebetrieb, KL258 = Eingang
t = 230 ms
t [ms]
R54 [kΩ] =
0,56
Überwachung aktiv
Überwachung inaktiv
Motor Linksdrehung Motorwelle
A–seitig
Motor Rechtsdrehung Motorwelle
A–seitig
τ = C3
68 kΩ
τ = C4
10 kΩ
τ = C5
5 kΩ
τ = C6
1 kΩ
|100%
n
|=11 ... 5V
ISTN
t10 V
2)
I
soll
Begrenzung laut Bild 3–3
n–Reglerüberwachung inaktiv
– 47
VS/3-29
VS
