Asynchronmotormodule (AM)

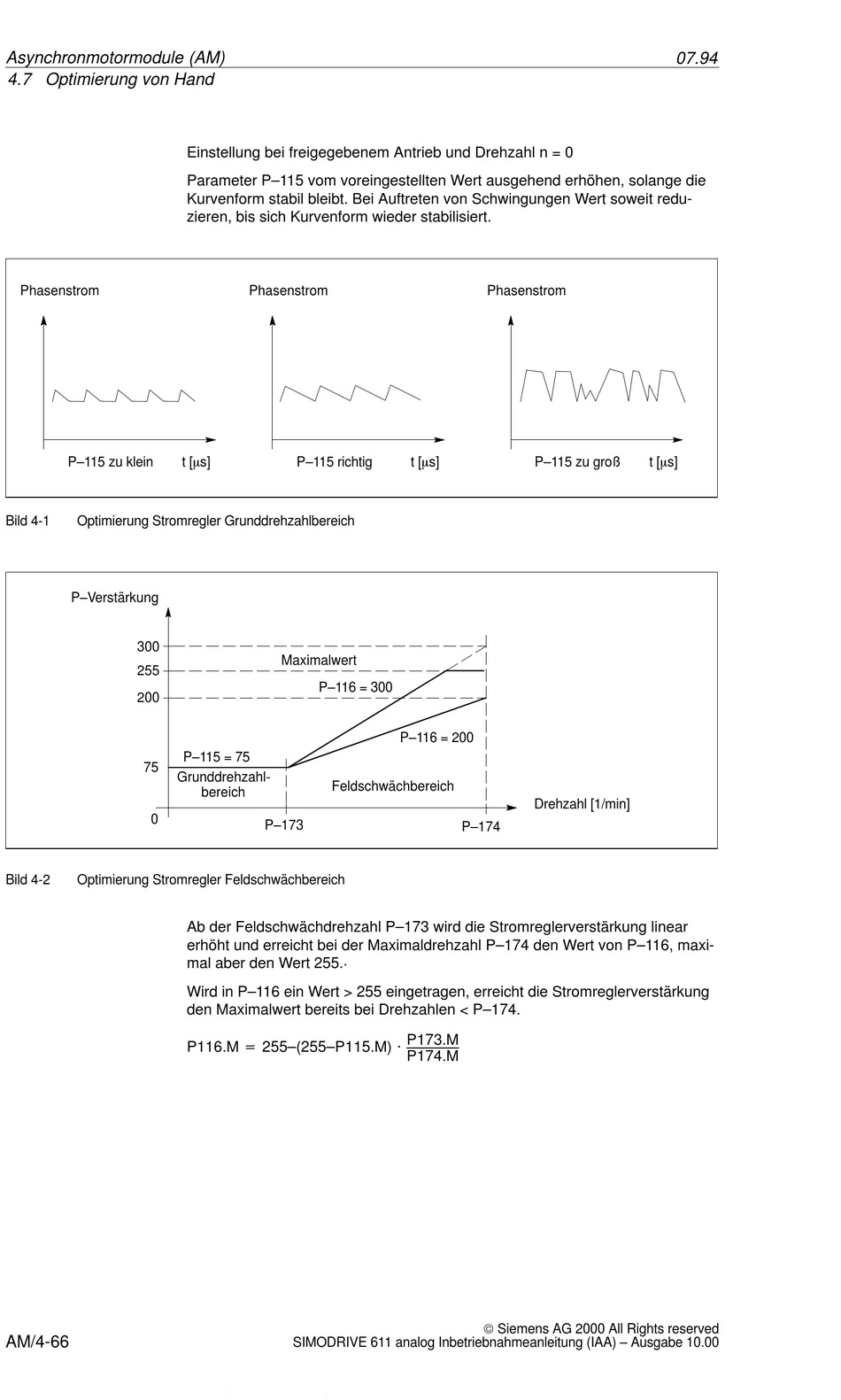

4.7 Optimierung von Hand
Phasenstrom
Bild 4-1
AM
Bild 4-2
AM/4-66
Einstellung bei freigegebenem Antrieb und Drehzahl n = 0
Parameter P–115 vom voreingestellten Wert ausgehend erhöhen, solange die
Kurvenform stabil bleibt. Bei Auftreten von Schwingungen Wert soweit redu-
zieren, bis sich Kurvenform wieder stabilisiert.
Phasenstrom
P–115 zu klein t [ms]
Optimierung Stromregler Grunddrehzahlbereich
P–Verstärkung
300
255
200
P–115 = 75
75
Grunddrehzahl-
bereich
0
Optimierung Stromregler Feldschwächbereich
Ab der Feldschwächdrehzahl P–173 wird die Stromreglerverstärkung linear
erhöht und erreicht bei der Maximaldrehzahl P–174 den Wert von P–116, maxi-
mal aber den Wert 255.

Wird in P–116 ein Wert > 255 eingetragen, erreicht die Stromreglerverstärkung
den Maximalwert bereits bei Drehzahlen < P–174.
P116.M + 255–(255–P115.M) @ P173.M
P–115 richtig t [ms]
Maximalwert
P–116 = 300
P–116 = 200
Feldschwächbereich
P–173
P174.M
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
Phasenstrom
P–115 zu groß t [ms]
Drehzahl [1/min]
P–174
