4.2 Externe Drehzahlsollwertglättung
4.2
VR
VR/4-20
Externe Drehzahlsollwertglättung
Für die interne Drehzahlsollwertglättung sind auf der Baugruppe die Einbau-
plätze C135 und C148 vorgesehen (siehe Kap. 3.3). Diese Einbauplätze sind
für SMD–Kondensatoren vorgesehen. Es lassen sich Zeitkonstanten von ca.
1ms erreichen. Größere Zeitkonstanten müssen durch Beschaltung des Dreh-
zahlsollwert–Eingangs außerhalb der Baugruppe realisiert werden.
Folgende Beschaltung wird empfohlen:
R =2kΩ
ext
f
C
ext
f
R =2kΩ
ext
Externe
Drehzahlsollwertglättung

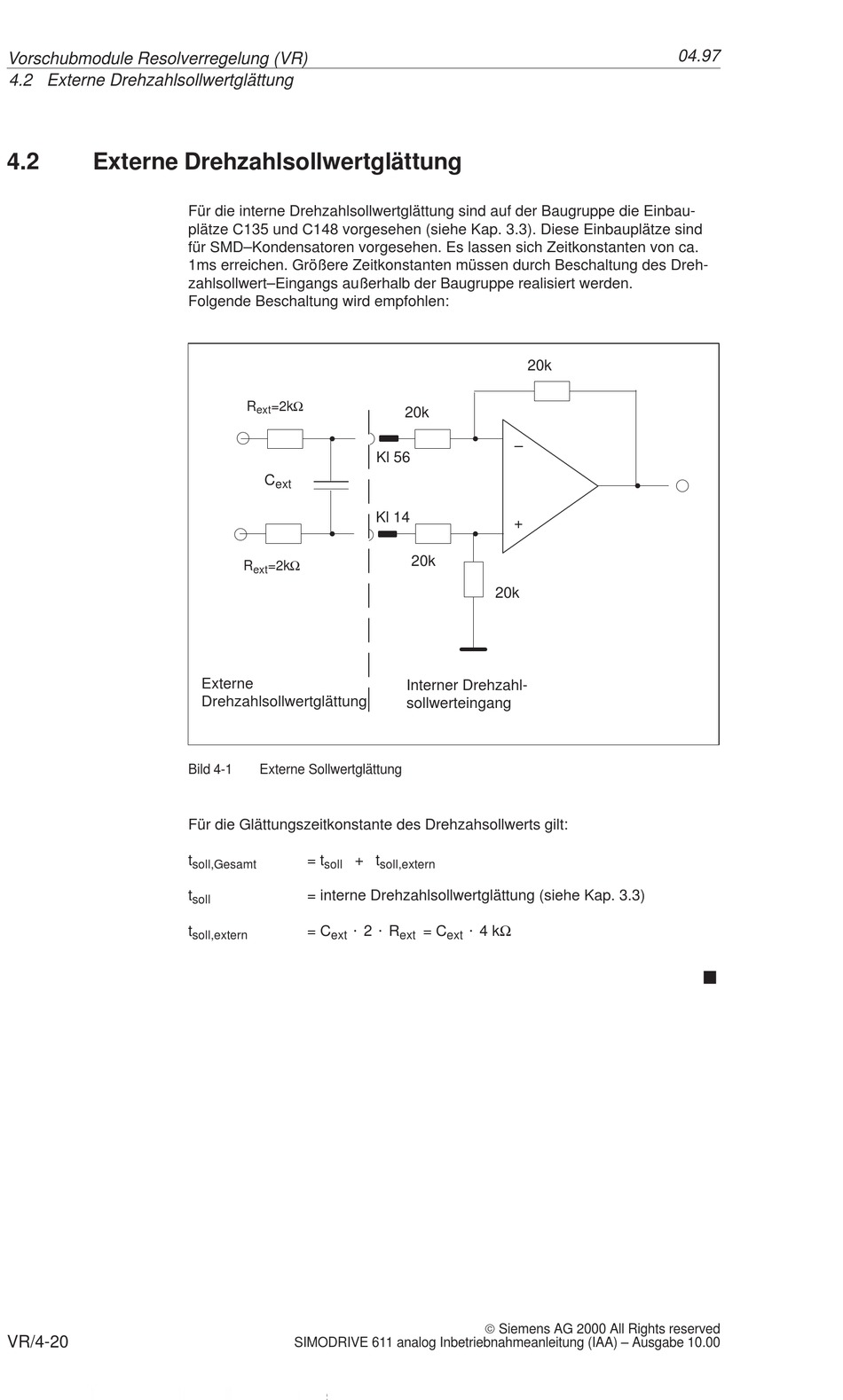

Bild 4-1 Externe Sollwertglättung
Für die Glättungszeitkonstante des Drehzahsollwerts gilt:
t
soll,Gesamt
t
soll
t
soll,extern
20k
S S
f
Kl 56
Kl 14
S S
f
20k
Interner Drehzahl-
sollwerteingang
= t + t
soll soll,extern
= interne Drehzahlsollwertglättung (siehe Kap. 3.3)
@ 2 @ R @ 4 kΩ
= C = C
ext ext ext
