- Seite 1 SINVERT PVM Betriebsanleitung · 07/2010 SINVERT Answers for the environment.
- Seite 3 ___________________ SINVERT PVM Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung ___________________ Einsatzplanung ___________________ SINVERT PVM Montage ___________________ Anschließen Betriebsanleitung ___________________ Inbetriebnehmen ___________________ Bedienen ___________________ Instandhalten und Warten ___________________ Fehlerbehebung ___________________ Technische Daten ___________________ Bestelldaten ___________________ Anhang 07/2010 A5E02758225B-04...
-
Seite 4: Haftungsausschluss
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung..............................9 Über das Handbuch ........................9 Änderungshistorie dieser Dokumentation..................10 Sicherheitshinweise ..........................11 Qualifiziertes Personal .........................12 Schutz gegen Berühren elektrischer Teile...................12 Schutz vor magnetischen und elektromagnetischen Feldern bei Betrieb und Montage .....13 Schutz gegen Berühren heißer Teile ...................13 Schutz bei Handhabung und Montage ..................14 Länderkennung einstellen......................14 Beschreibung............................ - Seite 6 Inhaltsverzeichnis Anschließen............................. 37 Geräteanschluss ......................... 38 Netzanschluss..........................40 Wahl der Netzanschlussleitung....................42 Erdung............................43 FI-Schutz ............................. 44 DC-Anschluss der PV-Stränge....................45 Wahl der DC-Anschlussleitung ....................46 Einstrahlungssensor........................47 Schnittstellenanschluss....................... 48 6.10 Relaisanschluss .......................... 49 Inbetriebnehmen............................51 Voraussetzungen ........................51 Gerät einschalten ........................52 Länderkennung und Menüsprache einstellen ................
- Seite 7 Inhaltsverzeichnis Fehlerbehebung ............................81 10.1 Selbsttest - Fehlermeldungen ......................81 10.2 Kurzausfall ...........................81 10.3 Störungen.............................82 10.4 Isolationsfehler ..........................82 10.5 Störung quittieren.........................82 10.6 Häufige Fehlermeldungen......................83 Technische Daten............................ 85 11.1 Wechselrichter SINVERT PVM....................85 11.2 Einstrahlungssensor ........................87 Bestelldaten............................. 89 12.1 Wechselrichter SINVERT PVM....................89 12.2 Ersatzteile und Zubehör.......................89 Anhang ..............................
- Seite 8 Inhaltsverzeichnis SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 9: Einleitung
● Erfahrung im Umgang mit Wechselrichtern Konventionen Innerhalb dieses Handbuchs wird für die Produktbezeichnungen der Wechselrichter SINVERT PVM10, SINVERT PVM13, SINVERT PVM17 4DC, SINVERT PVM17 6DC, und SINVERT PVM20 auch die Kurzbezeichnung SINVERT PVM verwendet. Aktuelle Version der Betriebsanleitung im Internet Diese Betriebsanleitung wird immer wieder aktualisiert. -
Seite 10: Änderungshistorie Dieser Dokumentation
Einleitung 1.2 Änderungshistorie dieser Dokumentation Änderungshistorie dieser Dokumentation Ausgabestand Bemerkung 12/2009 Erstausgabe (nur deutsch) 01/2010 Änderungen (nur deutsch) 03/2010 Änderungen (deutsch und englisch) 07/2010 Ergänzung der Geräte SINVERT PVM17 6DC und SINVERT PVM20; Änderungen SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04... -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Folgende Hinweise sind vor der ersten Inbetriebnahme der Anlage zur Vermeidung von Körperverletzungen und / oder Sachschäden zu lesen. Diese Sicherheitshinweise sind jederzeit einzuhalten. WARNUNG Unsachgemäßer Umgang mit diesen Geräten und Nichtbeachten der hier angegebenen Warnhinweise sowie unsachgemäße Eingriffe in die Sicherheitseinrichtung und das Gerät können zu Sachschaden, Körperverletzung, elektrischem Schlag oder im Extremfall zum Tod führen. -
Seite 12: Qualifiziertes Personal
Sicherheitshinweise 2.1 Qualifiziertes Personal Qualifiziertes Personal Die Betriebsanleitung richtet sich an folgende Personen: ● Elektrofachkräfte, die das Gerät selbst in Betrieb nehmen und mit anderen Einheiten der PV-Anlage verbinden ● Service- und Wartungstechniker, die Erweiterungen einbauen oder Fehleranalysen durchführen Diese Dokumentation ist für ausgebildetes Fachpersonal geschrieben. Grundlagen von PV- Anlagen werden nicht erklärt. -
Seite 13: Schutz Vor Magnetischen Und Elektromagnetischen Feldern Bei Betrieb Und Montage
Sicherheitshinweise 2.3 Schutz vor magnetischen und elektromagnetischen Feldern bei Betrieb und Montage Schutz vor magnetischen und elektromagnetischen Feldern bei Betrieb und Montage Magnetische und elektromagnetische Felder, die in unmittelbarer Umgebung von stromführenden Leitern bestehen, können eine ernste Gefahr für Personen mit Herzschrittmachern, metallischen Implantaten und Hörgeräten darstellen. -
Seite 14: Schutz Bei Handhabung Und Montage
Sicherheitshinweise 2.5 Schutz bei Handhabung und Montage Schutz bei Handhabung und Montage Handhabung und Montage bestimmter Teile und Komponenten in ungeeigneter Art und Weise kann unter ungünstigen Bedingungen zu Verletzungen führen. VORSICHT Verletzungsgefahr durch unsachgemäße Handhabung! Körperverletzung durch Quetschen, Scheren, Schneiden, Stoßen und Heben! •... -
Seite 15: Beschreibung

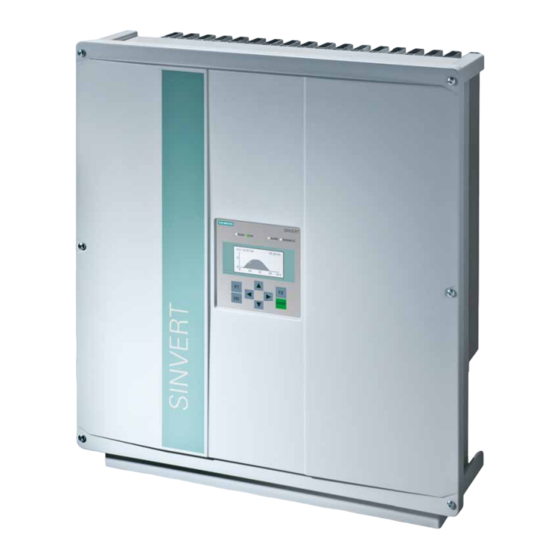

Beschreibung Gerätebeschreibung SINVERT PVM ist ein trafoloser, dreiphasiger Wechselrichter mit folgenden Merkmalen: ● Leistung und Wirkungsgrad – SINVERT PVM arbeitet in jedem Betriebspunkt mit besonders hohem Wirkungsgrad. – SINVERT PVM ist geeignet für den Anschluss eines PV-Generators mit einer Leistung von bis zu 21 kWp. - Seite 16 Beschreibung 3.1 Gerätebeschreibung Bild 3-1 SINVERT PVM SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 17: Lieferumfang
3.2 Lieferumfang Lieferumfang Zum Lieferumfang der Wechselrichter SINVERT PVM gehört Folgendes: ● Wechselrichter SINVERT PVM: SINVERT PVM10 bzw. SINVERT PVM13 bzw. SINVERT PVM17 bzw. SINVERT PVM20 ● Wandhalterung ● Beipackbeutel – 3 x U-Scheibe Form B M8 DIN125-8 für Wandhalterung –... -
Seite 18: Geräteaußenmaße
Beschreibung 3.3 Geräteaußenmaße Geräteaußenmaße Alle Maße sind Millimeter-Maße. Bild 3-2 Maßbild SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04... -
Seite 19: Blockschaltbild
Blockschaltbild Die Wechselrichter SINVERT PVM sind sowohl AC-seitig als auch DC-seitig mit einem Überspannungsschutz der Kategorie 3 ausgestattet. Blockschaltbild für SINVERT PVM10, SINVERT PVM13 und SINVERT PVM17 4DC SINVERT PVM17 4DC ist nicht mehr lieferbar. ① Überspannungsschutz DC Typ 3 ②... - Seite 20 Beschreibung 3.4 Blockschaltbild Blockschaltbild für SINVERT PVM17 6DC und SINVERT PVM20 ① Überspannungsschutz DC Typ 3 ② Überspannungsschutz AC Typ 3 Bild 3-4 Blockschaltbild bei sechs DC-Eingängen SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 21: Bedienfeld
Beschreibung 3.5 Bedienfeld Bedienfeld Mit dem frontseitig integrierten Grafikdisplay mit 128 x 64 Bildpunkten lässt sich der Verlauf von Daten wie z. B. der Einspeiseleistung darstellen. Die Anwahl und die Eingabe der erforderlichen Parameter erfolgt mit dem 8-Tasten-Bedienfeld. Das Display wird mit dem ersten Tastendruck beleuchtet. - Seite 22 Beschreibung 3.5 Bedienfeld Statusanzeige Bezeichnung Bedeutung READY LED blinkt: Initialisierung LED leuchtet: Die Initialisierung des Geräts ist abgeschlossen, aber der Wechselrichter selbst ist noch nicht zugeschaltet. Der Wechselrichter speist noch nicht ein. Näheres siehe im Abschnitt Gerät aktivieren (Seite 56) LED blinkt: Zuschalten des Wechselrichters LED leuchtet:...
-
Seite 23: Interner Datenlogger
Beschreibung 3.6 Interner Datenlogger Interner Datenlogger Der Wechselrichter SINVERT PVM enthält einen internen Datenlogger der es ermöglicht 40 Messwerte in Form von Parametern parallel aufzuzeichnen. Entsprechend der Wahl des Aufzeichnungszyklus können die Werte bis zu ca. 14 Jahren gespeichert werden. Aufzeichnungszyklus Speicherzeit jede Minute... - Seite 24 Beschreibung 3.6 Interner Datenlogger SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 25: Einsatzplanung
Einsatzplanung Anforderungen an das PV-Feld Folgende Betriebsdaten dürfen vom PV-Generator unter keinen Umständen überschritten werden! Gerätetyp SINVERT PVM10 PVM13 PVM17 PVM17 PVM20 Maximale DC-Spannung pro Eingang 1000V Maximaler DC-Strom pro 25 A Schalterkontakt (siehe Abschnitt Blockschaltbild (Seite 19)) Maximaler DC–Strom am Eingang über 29 A 30 A 32 A... - Seite 26 Bild 4-1 PV-Feld-Anschluss mit vier DC-Eingängen ● Die Wechselrichter SINVERT PVM10, SINVERT PVM13 und SINVERT PVM17 4DC (nicht mehr lieferbar) besitzen jeweils vier DC-Eingänge für das PV-Feld. ● Wenn notwendig, kann der Anschluss wie folgt auf zwei Eingänge verteilt werden.
- Seite 27 Einsatzplanung 4.1 Anforderungen an das PV-Feld Wechselrichter SINVERT PVM17 6DC und SINVERT PVM20 Bild 4-2 PV-Feld-Anschluss mit sechs DC-Eingängen ● Die Wechselrichter SINVERT PVM17 6DC und SINVERT PVM20 besitzen jeweils sechs DC-Eingänge für das PV-Feld. ● Wenn notwendig, kann der Anschluss wie folgt auf zwei Eingänge verteilt werden. In diesem Fall können Sie die Eingänge 1 und 4 oder die Eingänge 2 und 5 oder die Eingänge 3 und 6 verwenden.
-
Seite 28: Rückstrom
Einsatzplanung 4.2 Rückstrom Rückstrom Bei Rückströmen handelt es sich um Fehlströme, die in PV-Anlagen auftreten können, die aus parallel geschalteten Strängen bestehen. Rückströme können folgende Ursachen haben: ● Kurzschlüsse von einzelnen Modulen ● Kurzschlüsse von Zellen in einem Modul ● Doppelter Erdschluss Durch diese Ursachen kann die Leerlaufspannung des betreffenden Strangs (z. -
Seite 29: Kommunikation
Einsatzplanung 4.3 Kommunikation Kommunikation Die Ethernet-Schnittstelle und die RS485-Schnittstellen dienen zur Fernüberwachung der Wechselrichter SINVERT PVM: ● Fernüberwachung über SINVERT Webmonitor ● Einheitliches Einstellen von Sollwerten für bestimmte Anlagenkonfigurationen über die SINVERT PVM Control Box Bild 4-3 Kommunikation über Ethernet Bild 4-4 Kommunikation über RS485 Schnittstelle An einem RS485-Bus können maximal 31 Geräte angeschlossen werden. -
Seite 30: Einspeisung In Das Ac-Netz
Einsatzplanung 4.4 Einspeisung in das AC-Netz Einspeisung in das AC-Netz ACHTUNG Mögliche EMV-Probleme bei unzureichender Erdung Erden Sie auch aus EMV-Gründen den Wechselrichter am M8-Erdungspunkt mit mindestens 10 mm Einspeisung in das Niederspannungsnetz TN-S-Netz Beim TN-S-Netz ist der Schutzleiter PE separat ausgeführt. Verbraucher können direkt an PE angeschlossen werden. - Seite 31 Einsatzplanung 4.4 Einspeisung in das AC-Netz TT-Netz Beim TT-Netz ist kein separater Schutzleiter PE vorhanden. Der Verbraucher muss über Erde verbunden werden. Bild 4-6 TT-Netz Bei Anschluss an ein TT-Netz ohne separat geführten Schutzleiter PE muss am Gehäuse des Wechselrichters SINVERT PVM eine separate PE-Leitung mit mindestens 10 mm angeschlossen und geerdet werden.
-
Seite 32: Transport
Einsatzplanung 4.5 Transport Einspeisemanagement Gemäß der aktuellen EEG-Novelle müssen sich PV-Anlagen mit mehr als 100 kWp Anschlussleistung ab 01/2009 am Einspeise- und Netzsicherheitsmanagement beteiligen. Die in der Bundesrepublik Deutschland gültige neue BDEW-Richtlinie "Erzeugungsanlagen am Mittelspannungsnetz" stellt diese Anforderung an alle Anlagen, die auf Mittelspannungsebenen einspeisen. -
Seite 33: Montage
Montage Anforderungen an Montageort Der Wechselrichter SINVERT PVM ist mit reiner Konvektionskühlung ausgeführt und somit für die Montage an einer senkrechten Wand konzipiert. Die Montage erfolgt mittels einer Wandhalterung. ACHTUNG Zur Unfallvermeidung bei der Installation und Servicetätigkeiten muss ein freier und sicherer Zugang zu den Geräten gewährleistet sein. -
Seite 34: Schutz Bei Handhabung Und Montage
Montage 5.2 Schutz bei Handhabung und Montage VORSICHT Gefahr der Überhitzung der Geräte • Um die Konvektionskühlung nicht zu beeinträchtigen, dürfen Wechselrichter SINVERT PVM nicht direkt übereinander montiert werden. Halten Sie die Mindestabstände ein. • Die Kühlrippen des Kühlkörpers dürfen in keinem Fall abgedeckt werden. Bei Nichtbeachtung dieser Vorgabe kann die Gewährleistung erlöschen. -
Seite 35: Montage Des Wechselrichters Sinvert Pvm
Montage 5.3 Montage des Wechselrichters SINVERT PVM Montage des Wechselrichters SINVERT PVM Die Montage erfolgt mittels einer zum Lieferumfang gehörenden Wandhalterung. Bild 5-1 Wandhalterung VORSICHT Verletzungsgefahr Bei der Auslegung der Befestigung der Wandhalterung ist das Gewicht der Wechselrichter SINVERT PVM von ca. 40 kg zu berücksichtigen. Das Nichtbeachten dieser Anforderungen kann zu einer Gerätefehlfunktion oder sogar zu schweren Verletzungen durch Quetschen, Scheren, Schneiden, Stoßen und Brand führen! SINVERT PVM... - Seite 36 Montage 5.3 Montage des Wechselrichters SINVERT PVM Bild 5-2 SINVERT PVM 1. Montage der Wandhalterung. – Zum Markieren der Positionen für die Bohrlöcher können Sie die Wandhalterung als Bohrschablone verwenden. – Nutzen Sie zum Befestigen möglichst alle Löcher der Wandhalterung, mindestens jedoch das unterste und die beiden äußersten Löcher.
-
Seite 37: Anschließen
Anschließen VORSICHT Sicherheitsrisiko bei Verwendung nicht geeigneter PV-Module Für PV-Module, bei denen eine Polerdung zwingend erforderlich ist, ist der Wechselrichter SINVERT PVM nicht geeignet. Diese Module dürfen nicht an den Wechselrichter SINVERT PVM angeschlossen werden. Eine nicht vorhandene Erdung stellt ein Sicherheitsrisiko für Anlage und Personal dar. -
Seite 38: Geräteanschluss
Anschließen 6.1 Geräteanschluss Geräteanschluss Die folgende Darstellung zeigt die Anschlüsse des Wechselrichters SINVERT PVM an der Geräteunterseite. Geräteanschluss bei SINVERT PVM10, SINVERT PVM13 und SINVERT PVM17 4DC SINVERT PVM17 4DC ist nicht mehr lieferbar. ① DC-Leistungsschalter ② 4 Paar PV-Generatoranschlüsse: MC4-Stecker Obere Reihe: +, untere Reihe: - ③... - Seite 39 Anschließen 6.1 Geräteanschluss Geräteanschluss bei SINVERT PVM17 6DC und SINVERT PVM20 ① DC-Leistungsschalter ② 6 Paar PV-Generatoranschlüsse: MC4-Stecker Obere Reihe: +, untere Reihe: - ③ RS485-Anschluss: IN ④ RS485-Anschluss OUT ⑤ USB-Schnittstellenanschluss ⑥ Ethernet-Schnittstellenanschluss ⑦ Netzanschluss ⑧ Erdungsanschluss M8 ⑨ Anschluss für Einstrahlungssensor ⑩...
-
Seite 40: Netzanschluss
Anschließen 6.2 Netzanschluss Netzanschluss WARNUNG Stromschlag und Brandgefahr durch hohen Ableitstrom Stellen Sie vor Anschluss an das PV-Feld und den Versorgungsstromkreis eine Erdungsverbindung her. Die Netzanschlussleitung muss mit einem geeigneten Leitungsschutz ausgerüstet werden: Bemessungsstrom 32 A, Charakteristik B. Der maximale Gerätenennstrom beträgt 29 A pro Phase. - Seite 41 Anschließen 6.2 Netzanschluss 1. Überprüfen Sie die Netzspannung. Die Spannung darf nicht höher als 265 V sein (Phase zu Neutralleiter). Sollte die Netzspannung höher liegen, muss der lokale Netzbetreiber für Abhilfe sorgen. 2. Verbinden Sie den Wechselrichter SINVERT PVM am gekennzeichneten Erdungsbolzen mit Erde.
-
Seite 42: Wahl Der Netzanschlussleitung
Anschließen 6.3 Wahl der Netzanschlussleitung Wahl der Netzanschlussleitung Wählen Sie den Querschnitt der Netzanschlussleitung so, dass die Leitungsverluste so gering wie möglich sind. ● Folgende Punkte sind zu beachten: – Als Zuleitung wird für alle Querschnitte wegen der Verarbeitung eine feindrähtige Leitung empfohlen. -
Seite 43: Erdung
Anschließen 6.4 Erdung Erdung WARNUNG Stromschlaggefahr Der Wechselrichter SINVERT PVM muss am Gewindebolzen geerdet werden. Sonst kann sich eine Potentialdifferenz aufbauen und es besteht Stromschlaggefahr. ACHTUNG Mögliche EMV-Probleme bei unzureichender Erdung Erden Sie auch aus EMV-Gründen den Wechselrichter am M8-Erdungspunkt mit mindestens 10 mm Zur Erdung des Wechselrichters SINVERT PVM steht an der Anschlussseite ein Gewindebolzen M8 zur Verfügung. -
Seite 44: Fi-Schutz
Anschließen 6.5 FI-Schutz FI-Schutz Hinweis Die SINVERT PVM sind transformatorlosen Photovoltaik-Netzeinspeisewechselrichter und erfüllen die Anforderungen hinsichtlich des Fehlerschutzes gemäß IEC 60364-7-712. Auch die lokalen Normen DIN VDE 0100-712 für Deutschland und CEI 64-8/7 für Italien werden eingehalten. Die Wechselrichter SINVERT PVM gewährleisten, dass kein Gleichspannungsanteil überlagert ist. -
Seite 45: Dc-Anschluss Der Pv-Stränge
Wechselrichter SINVERT PVM ist durch eine integrierte Verpolschutzdiode geschützt. Sichern Sie die Anschlüsse gegen unbeabsichtigtes Abziehen. ● Die folgenden Gerätetypen haben vier Eingänge für das PV-Feld: – SINVERT PVM10 – SINVERT PVM13 – SINVERT PVM17 4DC (nicht mehr lieferbar) Bild 6-4 PV-Feld-Anschluss mit vier DC-Eingängen... -
Seite 46: Wahl Der Dc-Anschlussleitung
Anschließen 6.7 Wahl der DC-Anschlussleitung ● Die folgenden Gerätetypen haben sechs Eingänge für das PV-Feld: – SINVERT PVM17 6DC – SINVERT PVM20 Bild 6-5 PV-Feld-Anschluss mit sechs DC-Eingängen ● Verschließen Sie nicht belegte Anschlüsse mittels Stopfen. Ansonsten kann die Schutzart des Geräts (IP65) unterschritten werden! ●... -
Seite 47: Einstrahlungssensor
Anschließen 6.8 Einstrahlungssensor Einstrahlungssensor Optional ist ein Einstrahlungssensor als Zubehör erhältlich. Zum Anschluss des Einstrahlungssensors benötigen Sie einen zugehörigen Stecker. Die Bestelldaten für den Einstrahlungssensor und den zugehörigen Stecker finden Sie im Abschnitt Ersatzteile und Zubehör (Seite 89). Tabelle 6- 1 Anschlussbelegung Farbe Signal Orange... -
Seite 48: Schnittstellenanschluss
Anschließen 6.9 Schnittstellenanschluss Schnittstellenanschluss RS485 Die RS485-Stecker sind im Beipack enthalten. RS485 out RS485 in Pin 1 Busabschluss + Pin 1 Bezug + Pin 2 RS485+ out Pin 2 RS485+ in Pin 3 RS485- out Pin 3 RS485- in Pin 4 Busabschluss - Pin 4 Bezug -... -
Seite 49: Relaisanschluss
Anschließen 6.10 Relaisanschluss Beispiele für konfektionierte Kabel IP20 auf Stecker IP67 (nicht im Lieferumfang enthalten): ● Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653922 für 5 m ● Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653919 für 2 m Ethernet Ein Stecker für Schutzart IP67 ist im Beipack enthalten. 6.10 Relaisanschluss Pin 1... - Seite 50 Anschließen 6.10 Relaisanschluss SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 51: Inbetriebnehmen
Inbetriebnehmen Voraussetzungen Vor Inbetriebnahme des Wechselrichters SINVERT PVM müssen folgende Tätigkeiten abgeschlossen sein: ● Korrekt ausgeführter Netzanschluss ● Korrekt ausgeführter Anschluss der PV-Stränge ● Die Anschlüsse sind gegen ungewolltes Abziehen gesichert WARNUNG Stromschlaggefahr • Überprüfen Sie vor dem Einschalten den festen Sitz (Arretierung) der Anschlussstecker. •... -
Seite 52: Gerät Einschalten
Inbetriebnehmen 7.2 Gerät einschalten Gerät einschalten 1. Stellen Sie sicher, dass Netzspannung am Gerät anliegt. Das erreichen Sie durch Einsetzen der externen Netzsicherung bzw. Betätigen des Leitungsschutzschalters. 2. Bringen Sie den DC-Trennschalter am Wechselrichter SINVERT PVM in Stellung ON. Erst durch Einschalten des DC-Trennschalters läuft bei angeschlossenem PV-Feld der Wechselrichter an. - Seite 53 Inbetriebnehmen 7.3 Länderkennung und Menüsprache einstellen Länderkennung einstellen Gleich nach dem Einschalten der DC-Spannung erscheint folgendes Fenster auf dem Display und fordert Sie auf, die Länderkennung einzustellen. Sie können zwischen den angegebenen Ländern wählen. Der Begriff "Länderkennung" selbst steht dabei nicht im Menü.
- Seite 54 Inbetriebnehmen 7.3 Länderkennung und Menüsprache einstellen Länderkennung übernehmen VORSICHT Gewählte Länderkennung nur vom Service änderbar! Zur Sicherheit erfolgt eine Abfrage, ob Sie die Länderkennung übernehmen wollen. Nach dem Übernehmen der Länderkennung können Sie die Länderkennung nicht mehr ändern. Übernahme ? = Enter Nein = Esc...
-
Seite 55: Auswertung
Inbetriebnehmen 7.3 Länderkennung und Menüsprache einstellen Menüsprache ändern Die Sprachauswahl hat keine Auswirkung auf die Länderkennung. Um die die Menüsprache zu ändern, gehen Sie wie folgt vor: 1. Drücken Sie die Taste "F1", um das Menü aufzurufen. 2. Wählen Sie mit den Tasten "↓" und "↑" den vierten Menüpunkt: Konfiguration. Auswertung Istwerte Störspeicher... -
Seite 56: Gerät Aktivieren
Inbetriebnehmen 7.4 Gerät aktivieren Gerät aktivieren 1. Stellen Sie sicher, dass Netzspannung am Gerät anliegt. Das erreichen Sie durch Einsetzen der externen Netzsicherung bzw. Betätigen des Leitungsschutzschalters. 2. Bringen Sie den DC-Trennschalter am Wechselrichter SINVERT PVM in Stellung ON. Initialisierung und Einschaltvorgang Unter der Voraussetzung, dass das PV-Feld mit genügend Sonnenlicht bestrahlt wird und kein Fehler vorliegt, ist der weiter unten beschriebene Ablauf zu erwarten, den Sie auf dem Display des Bedienfelds verfolgen können. -
Seite 57: Udc : Pv-Feld-Spannung In Volt (V)
Inbetriebnehmen 7.4 Gerät aktivieren Initialisierung Der Initialisierungsvorgang wird gestartet. Während der vorgeschriebenen Wartezeit wird das Netz überprüft: ● Statusanzeige – LED READY blinkt ● Displayanzeige: – P : Einspeiseleistung in Watt (W) – U : Netzspannung in Volt (V) – U : PV-Feld-Spannung in Volt (V) –... -
Seite 58: Einspeisebetrieb
Inbetriebnehmen 7.5 Uhrzeit kontrollieren Einspeisebetrieb ● Statusanzeige – LED ON leuchtet – LED READY ist aus ● Displayanzeige – P : Einspeiseleistung in Watt (W) – U : Netzspannung in Volt (V) – U : PV-Feld-Spannung in Volt (V) – E-Tag: Tagesertrag –... -
Seite 59: Kommunikation
Inbetriebnehmen 7.6 Kommunikation Kommunikation Konfiguration Kommunikation Ethernet RS485 F1-Menue Bild 7-5 Kommunikation Das Menü Kommunikation dient zum Konfigurieren der Schnittstellen USB, Ethernet und RS485. Eine Einführung in das Menü des SINVERT PVM finden Sie im Kapitel Bedienen (Seite 67). ACHTUNG Eingestellte Parameter werden erst übernommen, nachdem der Wechselrichter ausgeschaltet und wieder eingeschaltet wurde. -
Seite 60: Anbinden Eines Sinvert Pvm An Das Internet Portal
Inbetriebnehmen 7.6 Kommunikation 7.6.2 Anbinden eines SINVERT PVM an das Internet Portal 7.6.2.1 Einstellen der IP-Adresse und des Standardgateways ACHTUNG Eingestellte Parameter werden erst übernommen, nachdem der Wechselrichter ausgeschaltet und wieder eingeschaltet wurde. IP-Adresse des Wechselrichters eingeben 1. Geben Sie unter "Konfiguration / Kommunikation / Ethernet / IP-Adresse" die gewünschte IP-Adresse des Wechselrichters ein. -
Seite 61: Standardgateway Einstellen
Inbetriebnehmen 7.6 Kommunikation Subnet Maske setzen Die Subnet-Maske müssen Sie in der Regel nicht ändern. Auslieferungszustand ist 255.255.255.0. Unter "Konfiguration / Kommunikation / Ethernet / IP Subnet Maske " können Sie die Einstellung ändern. Beispiel: Subnet-Maske: 255.255.255.0 IP Subnet Maske 255.255.255. -
Seite 62: Aktivierung
Internet-Zugriff zum Wechselrichter Die Vorgehensweise, um den Internet Zugriff zum Portal einzurichten und einen oder mehrere Wechselrichter hinzuzufügen, entnehmen Sie der Betriebsanleitung für das Portal SINVERT Webmonitor. Das Portal selbst finden Sie unter SINVERT Webmonitor (https://www.automation.siemens.com/sinvertwebmonitor) SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04... -
Seite 63: Zuordnung Im Webportal (Aktivierungscode Für Den Sinvert Webmonitor)
Typenschild mit Aktivierungscode 7.6.2.3 Nutzen anderer Webportale Wir empfehlen als Webportal den SINVERT Webmonitor von Siemens zu nutzen. Sie können die Wechselrichter SINVERT PVM auch über andere Webportale überwachen, z B. über SolarLog oder MeteoControl. Im Auslieferungszustand ist der SINVERT WebMonitor eingestellt. -
Seite 64: Überwachung Über Solarlog Oder Meteocontrol
Inbetriebnehmen 7.6 Kommunikation Überwachung über SolarLog oder MeteoControl Um Wechselrichter SINVERT PVM über SolarLog oder MeteoControl zu überwachen gehen Sie folgendermaßen vor. Diese Vorgehensweise gilt auch, wenn Sie von SolarLog oder MeteoControl zum SINVERT Webmonitor wechseln wollen. 1. Drücken Sie die Taste "F1", um das Menü aufzurufen. 2. -
Seite 65: Rs485
Inbetriebnehmen 7.6 Kommunikation 7.6.3 RS485 Dient zum Konfigurieren der RS485-Schnittstelle. Parameter Bedeutung P0405.00-05 Service-Ebene P0406.00-05 RS485-Adresse 0-31. Die Adresse ist frei wählbar. Jedes Gerät benötigt eine eigene Adresse – keine Doppelvergabe! Sonst ist keine Zuordnung für den SINVERT Webmonitor möglich und Funktionen, die über RS485 gesteuert werden, sind nicht verfügbar. - Seite 66 Inbetriebnehmen 7.6 Kommunikation SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 67: Bedienen
Bedienen Betriebsanzeige und Bedienelemente Bedienelemente SINVERT READY ALARM GROUND FLT Auswertung Istwerte Störspeicher Konfiguration Geräteinformationen F1-Menue ENTER Bedeutung der Bedienelemente Aufruf des Gerätemenüs Anwahl Eingabe normierte Ertragsdaten ↑ ↓ Auswahl ← → Funktion im Menü: Sprung auf ersten bzw. letzten Menüpunkt Funktion bei Parameterränderung: Stelle links, Stelle rechts (Dekadensprung) Störquittierung, Eingabelöschung ENTER... -
Seite 68: Betrieb
Bedienen 8.1 Betriebsanzeige und Bedienelemente Betriebsanzeige Ausgangsbild im Display ist die Betriebsanzeige. Von hier können Sie das Gerätemenü aufrufen und zur Anzeige der Einspeiseleistung wechseln. 12800 W 230.0 E Tag 80.0 Betrieb F1-Menue Bild 8-2 Display: Betrieb : momentane Einspeiseleistung in Watt (W) : Netzspannung in Volt (V) : PV-Feld-Spannung in Volt (V) E-Tag: Tagesertrag in kWh... -
Seite 69: Übersicht Der Menüführung
Bedienen 8.2 Übersicht der Menüführung Übersicht der Menüführung Die folgende Übersicht zeigt, wie Sie von der Betriebsanzeige aus mit den Tasten "←", "→" und "F2" direkt zur Anzeige der Ertragsdaten und Einspeiseleistung gelangen. Mit der Taste "F1" gelangen Sie zum Gerätemenü. Im Gerätemenü wählen Sie die Menüpunkte mit den Tasten "↑"... -
Seite 70: Anzeige Der Einspeiseleistung Und Der Ertragsdaten
Bedienen 8.3 Anzeige der Einspeiseleistung und der Ertragsdaten Anzeige der Einspeiseleistung und der Ertragsdaten Grafische Anzeige der Einspeiseleistung 29.06.09 92.4kWh Bild 8-4 Display: Grafik Tageseinspeiseleistung Um den Verlauf der Tageseinspeiseleistung anzuzeigen, Drücken Sie 1x die Taste "←". Einspeiseleistung der Vortage Um den Verlauf der Einspeiseleistung der Vortage anzuzeigen, drücken Sie die Taste "↓". - Seite 71 Bedienen 8.3 Anzeige der Einspeiseleistung und der Ertragsdaten Eingabe der Normierung Um die normierten Ertragsdaten zu erhalten drücken Sie Taste "F2". Tragen Sie die angeschlossene PV-Generatorleistung wie folgt ein: Taste "←": Anwahl der Stelle vor dem Komma Taste "→": Anwahl der Stelle hinter dem Komma Taste "↑": Ziffer der angewählten Stelle wird durch jeden Tastendruck um 1 größer.
-
Seite 72: Gerätemenü
Bedienen 8.4 Gerätemenü Gerätemenü 8.4.1 Übersicht Übersicht des Gerätemenüs Um das Gerätemenü anzuzeigen, drücken Sie die Taste "F1". Folgende Menüpunkte stehen zur Verfügung: Auswertung Istwerte Störspeicher Konfiguration Geräteinformationen F1-Menue Bild 8-5 Display: Menü Darstellung der Parameter Hinweis Bei verschiedenen Menüpunkten zeigt das Display Parameter, die mit einem "P" oder "D" beginnen. -
Seite 73: Auswertung
Bedienen 8.4 Gerätemenü 8.4.2 Auswertung Auswertung Ertrag absolut Ertrag relativ F1-Menue Bild 8-6 Auswertung Sie können wählen, ob in der Betriebsanzeige der absolute Ertrag oder der relative Ertrag angezeigt werden soll. 8.4.3 Istwerte Istwerte Sensoren F1-Menue Bild 8-7 Istwerte Aktuelle Messwerte des Geräts. Einige dieser Werte zeigt auch die Betriebsanzeige. Parameter Bedeutung D1100... -
Seite 74: Störspeicher
Bedienen 8.4 Gerätemenü 8.4.4 Störspeicher Störspeicher 00 Systemneustart 14.10.2009 14:51:42 01 Netzfrequenz FLL 02 Netzfrequenz FLL F1-Menue Bild 8-8 Störspeicher Anzeige, ob in der Steuerung oder im Leistungsteil eine Störung vorliegt. Die Störmeldung erscheint im Display. Näheres zu aktuellen Störmeldungen und zum Störmeldungsspeicher finden Sie im Abschnitt Störungen (Seite 82). -
Seite 75: Erweitert
Bedienen 8.4 Gerätemenü Das Menü dient zum Einstellen von Datum und Uhrzeit. Siehe Abschnitt Uhrzeit kontrollieren (Seite 58). Portalüberwachung In diesem Menüpunkt können Sie einstellen, ob Daten an ein externes Portal, z. B. an den SINVERT Webmonitor gesendet werden sollen. Im Auslieferzustand ist die Portalüberwachung ausgeschaltet. -
Seite 76: Geräteinformationen
Bedienen 8.4 Gerätemenü Numerische Liste Bedeutung der Parameter: Tabelle 8- 1 Parameternummer Parametername Einheit 1107.0 DC Leistung Watt 1104.0 DC Spannung Volt 1105.0 DC Stromstärke Ampere 1106.0 AC Leistung Watt 1121.0 AC Spannung Peak L 1 Volt 1121.1 AC Spannung Peak L 2 Volt 1121.2 AC Spannung Peak L 3... -
Seite 77: Instandhalten Und Warten
Instandhalten und Warten Wartung Die Wechselrichter SINVERT PVM sind wartungsfrei. ● Kontrollieren Sie regelmäßig, dass die Kühlkanäle an der Rückseite des Wechselrichters frei von groben Verunreinigungen sind. Bild 9-1 Kühlkanäle ● Reinigen Sie das Bedienfeld nicht mit scharfen Reinigungsmitteln, sondern mit einem trockenen Tuch oder mit Wasser. -
Seite 78: Gerätetausch
Instandhalten und Warten 9.2 Gerätetausch Gerätetausch Auspacken des Austauschgeräts Das Alt-Gerät müssen Sie ebenso verpackt zurücksenden, wie Sie das Austauschgerät erhalten haben. Achten Sie daher beim Auspacken des Austauschgeräts auf die Anordnung des Verpackungsmaterials. Gerät/Anlage außer Betrieb nehmen 1. Schalten Sie den DC-Schalter an der Unterseite des Geräts auf "OFF" Wechselrichter tauschen VORSICHT Verletzungsgefahr und Schädigung der Stecker bei unsachgemäßer Handhabung... -
Seite 79: Entsorgung
Instandhalten und Warten 9.3 Entsorgung 7. Schließen das Austauschgerät an. – Schließen Sie alle Stecker ordnungsgemäß am Austauschgerät an. – Nähere Informationen zum Anschließen finden Sie im folgenden Kapitel: Anschließen (Seite 37) Wechselrichter in Betrieb nehmen Die Einstellungen des Austauschgeräts müssen auf Ihre PV-Anlage abgestimmt werden. 1. - Seite 80 Instandhalten und Warten 9.3 Entsorgung SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 81: Fehlerbehebung
Fehlerbehebung 10.1 Selbsttest - Fehlermeldungen Nach der Initialisierungsroutine führt das System einen Selbsttest durch. Dabei werden die einzelnen Teile des Mikrocomputersystems, wie z. B. Firmware und der Datensatz, überprüft und Daten von der Leistungssteuerungsplatine eingelesen. Mögliche Abhilfemaßnahmen ergeben sich aus der Art des Fehlers. 10.2 Kurzausfall READY... -
Seite 82: Störungen
Fehlerbehebung 10.3 Störungen 10.3 Störungen Während des Betriebs werden fest programmierte und parametrierbare Grenzwerte ständig überwacht. Um die Leistungsbaugruppe des Wechselrichters SINVERT PVM vor Beschädigung zu schützen, wird bei Überschreitung eines Grenzwertes oder mit dem Auftreten einer Störung die Leistungsbaugruppe spannungsfrei geschaltet. Im Display wird die entsprechende Störmeldung angezeigt. -
Seite 83: Häufige Fehlermeldungen
Fehlerbehebung 10.6 Häufige Fehlermeldungen 10.6 Häufige Fehlermeldungen Die folgende Liste enthält häufige Fehlermeldungen, deren Ursachen und Behebung. Fehlercode Fehlermeldung Ursache Beseitigung 000A0003 Reglerspannung 3 Asymmetrie im unteren Bei vereinzeltem Auftreten (1 bis 2 Mal pro Tag) Zwischenkreis unkritische Regelunruhen z. B. durch Schaltvorgänge auf dem Netz. - Seite 84 Fehlerbehebung 10.6 Häufige Fehlermeldungen SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 85: Technische Daten
Technische Daten 11.1 Wechselrichter SINVERT PVM Zur den Gerätevarianten siehe Abschnitt Einleitung (Seite 9). DC-Daten SINVERT PVM10 PVM13 PVM17 PVM17 PVM20 Maximale DC-Leistung 10,2 kW 12,6 kW 16,8 kW 16,8 kW 19,6 kW MPP-Tracking-Bereich (für P 380 ... 850 V 420 ... -
Seite 86: Kühlung, Umgebungsbedingungen, Emv
Technische Daten 11.1 Wechselrichter SINVERT PVM Kühlung, Umgebungsbedingungen, EMV SINVERT PVM10 PVM13 PVM17 PVM17 PVM20 Kühlung Natürliche Konvektion Umgebungstemperatur bei Lagerung - 25 ... + 70°C und Transport Umgebungstemperatur bei Betrieb - 25 ... + 55°C (mit Derating) Maximale Umgebungstemperatur für 50 °C 45 °C 40 °C... -
Seite 87: Einstrahlungssensor
Technische Daten 11.2 Einstrahlungssensor 11.2 Einstrahlungssensor Optional ist ein Einstrahlungssensor als Zubehör erhältlich. Zum Anschluss des Einstrahlungssensors benötigen Sie einen zugehörigen Stecker. Die Bestelldaten für den Einstrahlungssensor und den zugehörigen Stecker finden Sie im Abschnitt Ersatzteile und Zubehör (Seite 89). Einstrahlungs- Temperatur-Sensor Einstrahlungssensor Si-13TC-T-K... - Seite 88 Technische Daten 11.2 Einstrahlungssensor SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 89: Bestelldaten
Bestelldaten 12.1 Wechselrichter SINVERT PVM Wechselrichter Bezeichnung Bestellnummer (MLFB) SINVERT PVM10 6AG3120-3JB02-0AC0 SINVERT PVM13 6AG3120-3JE02-0AC0 SINVERT PVM17 6DC 6AG3120-3JK02-0AC0 SINVERT PVM20 6AG3120-3JM02-0AC0 12.2 Ersatzteile und Zubehör Ersatzteile Ersatzteil Lieferant Artikel-Bezeichnung Bestellnummer Steckersatz (Beipackbeutel) Siemens AG A5E02777937 RS485-Stecker 4polig Phoenix Contact... - Seite 90 Bestelldaten 12.2 Ersatzteile und Zubehör SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 91: A.1 Technische Unterstützung
Technical Assistance für SINVERT Produkte Bei technischen Fragen wenden Sie sich an: ● Tel.: +49 (911) 895-5900 Montag bis Freitag, 08:00 – 17:00 h MEZ ● Fax: +49 (911) 895-5907 ● E-Mail: Technical Assistance (mailto:technical-assistance@siemens.com) SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04... -
Seite 92: A.2 Aktuelle Dokumentation
Aktuelle Dokumentation Die jeweils aktuelle Version Dokumentationen zur SINVERT Produkten finden Sie in allen verfügbaren Sprachen im Internet unter folgendem Link: SINVERT Support (http://www.siemens.de/sinvert-support) Unter anderem finden Sie dort folgende Unterlagen: ● SINVERT PVM Betriebsanleitung kompakt ● SINVERT PVM Betriebsanleitung ●... -
Seite 93: Glossar
Glossar Einrichtung zur Netzüberwachung mit zugeordneten Schaltorganen Energieversorgungsunternehmen Englisch: Frequency locked loop Frequenzverriegelte Schleife MPP Tracking Englisch: Maximum Power Point Tracking Mittelspannungsrichtlinie Normal Null, mittlerer Meeresspiegel Maximale Ausgangsleistung Photovoltaik RoHS Englisch: Restriction of the use of certain hazardous substances EG-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04... - Seite 94 Glossar Englisch: Total harmonic distortion Oberschwingungsgehalt; gesamte harmonische Verzerrung: nichtlineare Verzerrung eines elektrischen oder akustischen Signals THDI THD für den elektrischen Strom TN-S Netz Französisch: Terre Neutre Séparé Niederspannungsnetz mit separat geführtem Neutralleiter N und separat geführtem Schutzleiter PE TT Netz Französisch: Terre Terre Niederspannungsnetz ohne separat geführten Schutzleiter PE USS-Protokoll...
-
Seite 95: Index
Index Abmessungen, 18 Gerät aktivieren, 56 Aktivierungscode, 56, 63 Gerät einschalten, 52 Geräteaußenmaße, 18 Gerätemenü, 72 Bedienelemente, 67 Bedienfeld, 21 Beschreibung Inbetriebnehmen, 51 SINVERT PVM, 15 Initialisierung, 56 Bestelldaten IP-Adresse Ersatzteile, 89 eingeben, 60 Wechselrichter, 89 Isolationsfehler, 82 Zubehör, 89 Betriebsanzeige, 68 Blockschaltbild, 19 Busabschluss... - Seite 96 Index RS485-Schnittstelle, 65 Rückstrom, 28 SINVERT PVM Beschreibung, 15 SINVERT PVM Control Box Beschreibung, 32 SINVERT Webmonitor, 62 Standardgateway einstellen, 61 Statusanzeige, 22 Störung quittieren, 82 Störungen, 82 Technische Daten Einstrahlungssensor, 87 Wechselrichter, 85 Überwachungsparameter, 76 Uhrzeit kontrollieren, 58 USB-Schnittstelle, 65 Zubehör, 89 SINVERT PVM Betriebsanleitung, 07/2010, A5E02758225B-04...
-
Seite 98: Weitere Informationen
Weitere Informationen SINVERT Homepage: www.siemens.com/sinvert SINVERT Infocenter: www.siemens.com/sinvert-infocenter SINVERT Support: www.siemens.com/sinvert-support SINVERT Partner: www.siemens.com/sinvert-partner Siemens AG Änderungen vorbehalten Industry Sector A5E02758225B-04 I IA CE S PV © Siemens AG 2010 Postfach 2355 90713 Fürth DEUTSCHLAND www.siemens.com/automation...
