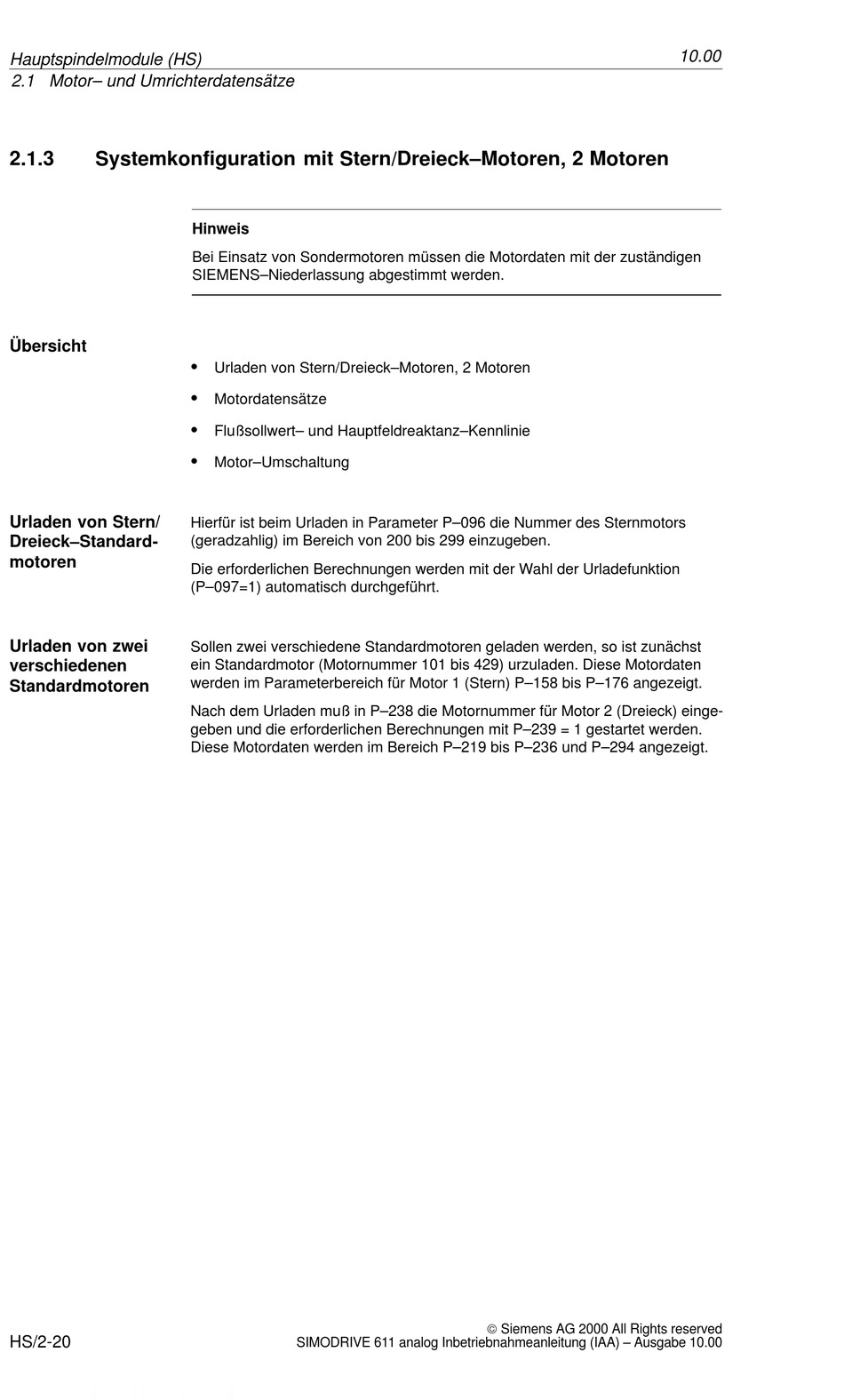

Systemkonfiguration Mit Stern/Dreieck-Motoren, 2 Motoren - Siemens SIMODRIVE 611 analog Inbetriebnahmeanleitung

Hauptspindelmodule (HS)
2.1 Motor– und Umrichterdatensätze
2.1.3
Übersicht
Urladen von Stern/
Dreieck–Standard-
motoren
HS
Urladen von zwei
verschiedenen
Standardmotoren
HS/2-20
Systemkonfiguration mit Stern/Dreieck–Motoren, 2 Motoren
Hinweis
Bei Einsatz von Sondermotoren müssen die Motordaten mit der zuständigen
SIEMENS–Niederlassung abgestimmt werden.
S
Urladen von Stern/Dreieck–Motoren, 2 Motoren
S
Motordatensätze
S
Flußsollwert– und Hauptfeldreaktanz–Kennlinie
S
Motor–Umschaltung
Hierfür ist beim Urladen in Parameter P–096 die Nummer des Sternmotors
(geradzahlig) im Bereich von 200 bis 299 einzugeben.
Die erforderlichen Berechnungen werden mit der Wahl der Urladefunktion
(P–097=1) automatisch durchgeführt.
Sollen zwei verschiedene Standardmotoren geladen werden, so ist zunächst
ein Standardmotor (Motornummer 101 bis 429) urzuladen. Diese Motordaten
werden im Parameterbereich für Motor 1 (Stern) P–158 bis P–176 angezeigt.
Nach dem Urladen muß in P–238 die Motornummer für Motor 2 (Dreieck) einge-
geben und die erforderlichen Berechnungen mit P–239 = 1 gestartet werden.
Diese Motordaten werden im Bereich P–219 bis P–236 und P–294 angezeigt.
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
 Siemens AG 2000 All Rights reserved
