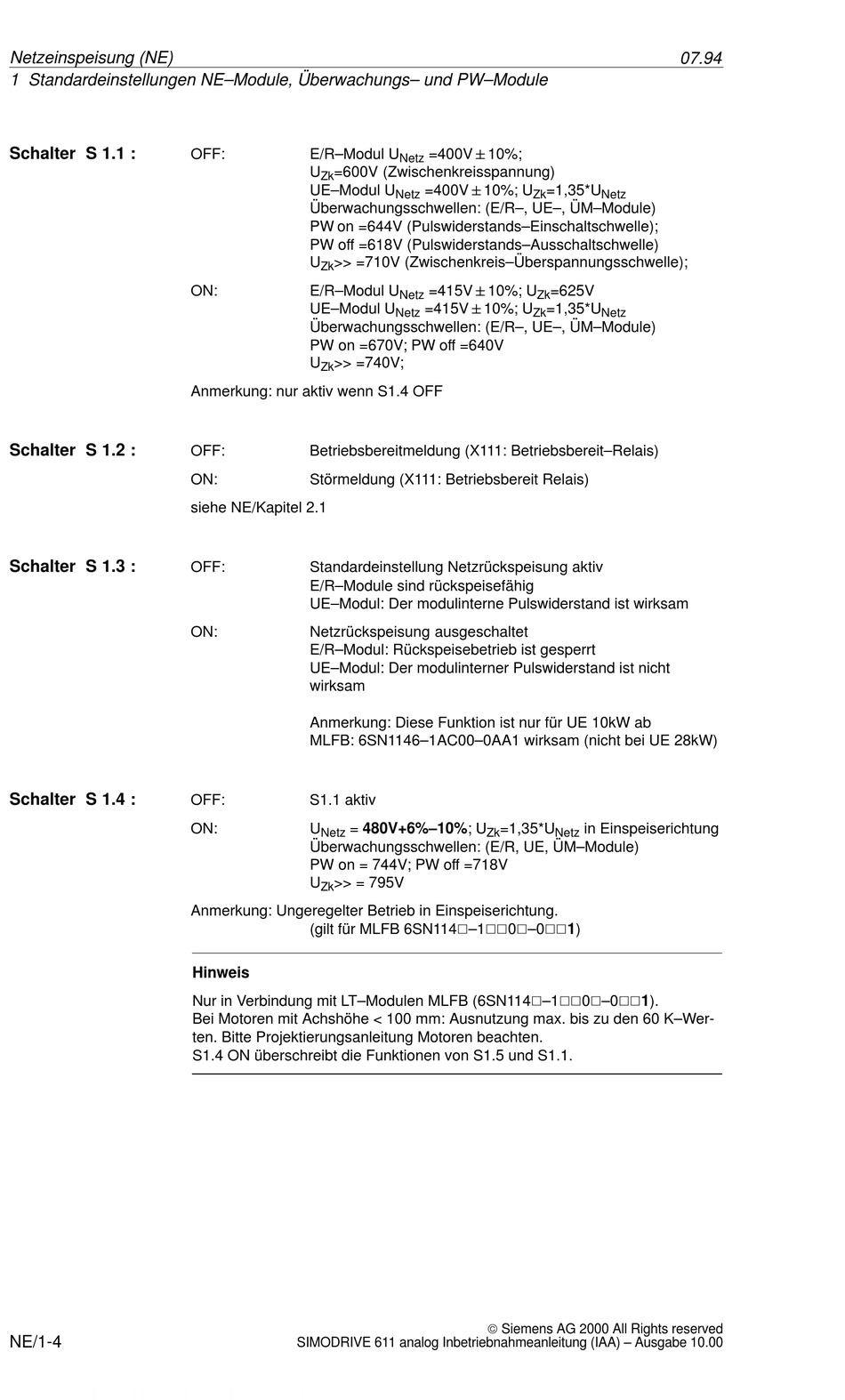

Siemens SIMODRIVE 611 analog Inbetriebnahmeanleitung Seite 22

Netzeinspeisung (NE)
1 Standardeinstellungen NE–Module, Überwachungs– und PW–Module
Schalter S 1.1 :
NE
Schalter S 1.2 :
Schalter S 1.3 :
Schalter S 1.4 :
NE/1-4
OFF: E/R–Modul U
U =600V (Zwischenkreisspannung)
Zk
UE–Modul U
Überwachungsschwellen: (E/R–, UE–, ÜM–Module)
PW on =644V (Pulswiderstands–Einschaltschwelle);
PW off =618V (Pulswiderstands–Ausschaltschwelle)
U >> =710V (Zwischenkreis–Überspannungsschwelle);
Zk
ON: E/R–Modul U
UE–Modul U
Überwachungsschwellen: (E/R–, UE–, ÜM–Module)
PW on =670V; PW off =640V
U >> =740V;
Zk
Anmerkung: nur aktiv wenn S1.4 OFF
OFF: Betriebsbereitmeldung (X111: Betriebsbereit–Relais)
ON: Störmeldung (X111: Betriebsbereit Relais)
siehe NE/Kapitel 2.1
OFF: Standardeinstellung Netzrückspeisung aktiv
E/R–Module sind rückspeisefähig
UE–Modul: Der modulinterne Pulswiderstand ist wirksam
ON: Netzrückspeisung ausgeschaltet
E/R–Modul: Rückspeisebetrieb ist gesperrt
UE–Modul: Der modulinterner Pulswiderstand ist nicht
wirksam
Anmerkung: Diese Funktion ist nur für UE 10kW ab
MLFB: 6SN1146–1AC00–0AA1 wirksam (nicht bei UE 28kW)
OFF: S1.1 aktiv
ON: U = 480V+6%–10%; U
Netz
Überwachungsschwellen: (E/R, UE, ÜM–Module)
PW on = 744V; PW off =718V
U >> = 795V
Zk
Anmerkung: Ungeregelter Betrieb in Einspeiserichtung.
(gilt für MLFB 6SN114V–1VV0V–0VV1)
Hinweis
Nur in Verbindung mit LT–Modulen MLFB (6SN114V–1VV0V–0VV1).
Bei Motoren mit Achshöhe < 100 mm: Ausnutzung max. bis zu den 60 K–Wer-
ten. Bitte Projektierungsanleitung Motoren beachten.
S1.4 ON überschreibt die Funktionen von S1.5 und S1.1.
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
=400V"10%;
Netz
=400V"10%; U =1,35*U
Netz Zk
=415V"10%; U =625V
Netz Zk
=415V"10%; U =1,35*U
Netz Zk
=1,35*U
Zk Netz
 Siemens AG 2000 All Rights reserved
07.94
Netz
Netz
in Einspeiserichtung
