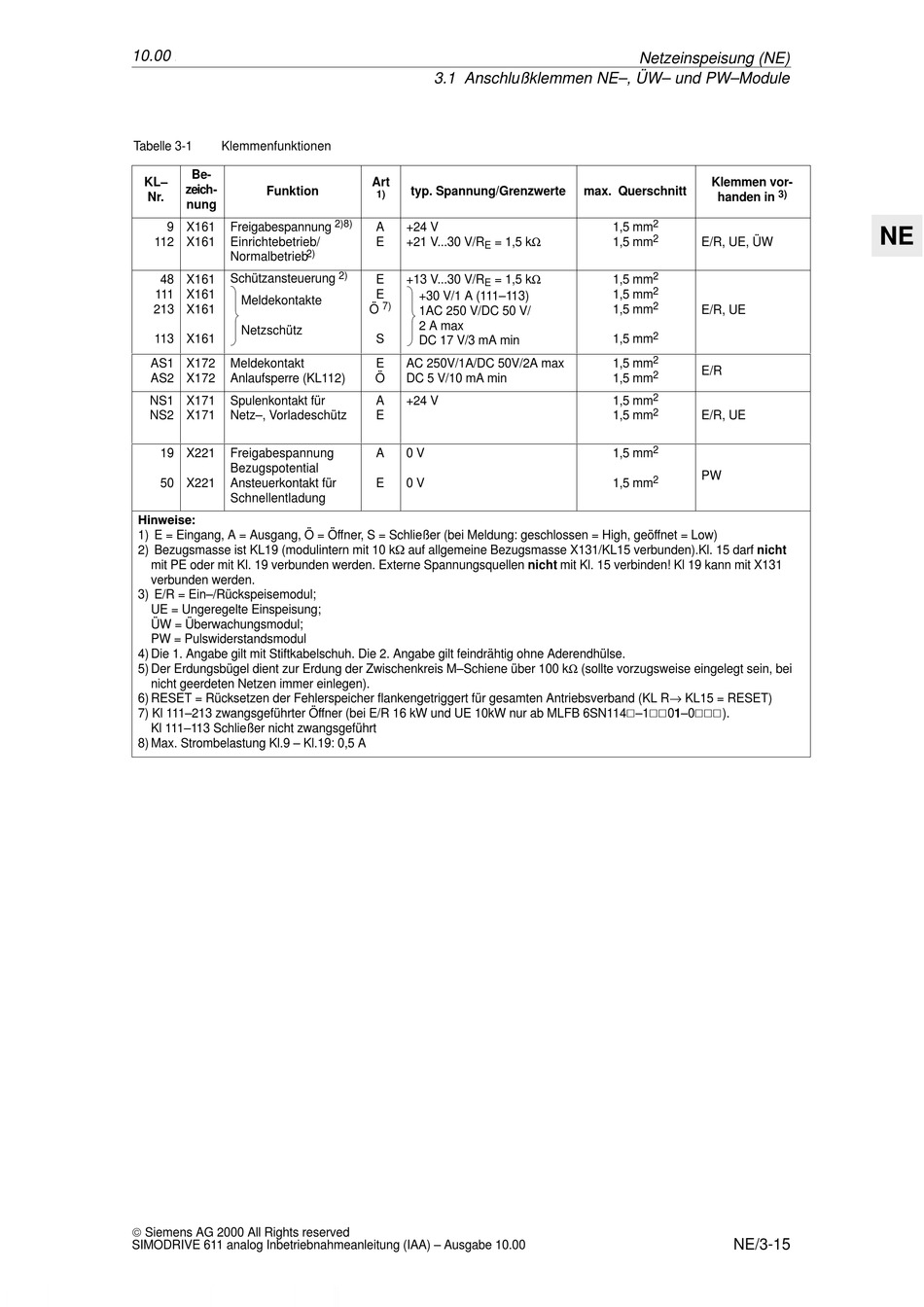

Siemens SIMODRIVE 611 analog Inbetriebnahmeanleitung Seite 33

10.00
07.94
Tabelle 3-1 Klemmenfunktionen
Be-
KL–
zeich-
Funktion
Nr.
nung
9 X161 Freigabespannung
112 X161 Einrichtebetrieb/
2)
Normalbetrieb
Schützansteuerung
48 X161
111 X161
Meldekontakte
213 X161
Netzschütz
113 X161
AS1 X172 Meldekontakt
AS2 X172 Anlaufsperre (KL112)
NS1 X171 Spulenkontakt für
NS2 X171 Netz–, Vorladeschütz
19 X221 Freigabespannung
Bezugspotential
50 X221 Ansteuerkontakt für
Schnellentladung
Hinweise:
1) E = Eingang, A = Ausgang, Ö = Öffner, S = Schließer (bei Meldung: geschlossen = High, geöffnet = Low)
2) Bezugsmasse ist KL19 (modulintern mit 10 kW auf allgemeine Bezugsmasse X131/KL15 verbunden).Kl. 15 darf nicht
mit PE oder mit Kl. 19 verbunden werden. Externe Spannungsquellen nicht mit Kl. 15 verbinden! Kl 19 kann mit X131
verbunden werden.
3) E/R = Ein–/Rückspeisemodul;
UE = Ungeregelte Einspeisung;
ÜW = Überwachungsmodul;
PW = Pulswiderstandsmodul
4) Die 1. Angabe gilt mit Stiftkabelschuh. Die 2. Angabe gilt feindrähtig ohne Aderendhülse.
5) Der Erdungsbügel dient zur Erdung der Zwischenkreis M–Schiene über 100 kΩ (sollte vorzugsweise eingelegt sein, bei
nicht geerdeten Netzen immer einlegen).
6) RESET = Rücksetzen der Fehlerspeicher flankengetriggert für gesamten Antriebsverband (KL R→ KL15 = RESET)
7) Kl 111–213 zwangsgeführter Öffner (bei E/R 16 kW und UE 10kW nur ab MLFB 6SN114V–1VV01–0VVV).
Kl 111–113 Schließer nicht zwangsgeführt
8) Max. Strombelastung Kl.9 – Kl.19: 0,5 A
 Siemens AG 2000 All Rights reserved
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00
3.1 Anschlußklemmen NE–, ÜW– und PW–Module
Art
typ. Spannung/Grenzwerte
1)
2)8)
A +24 V
E +21 V...30 V/R = 1,5 kΩ
E
2)
E +13 V...30 V/R = 1,5 kΩ
E
E
+30 V/1 A (111–113)
7)
Ö
1AC 250 V/DC 50 V/
2 A max
S
DC 17 V/3 mA min
E AC 250V/1A/DC 50V/2A max
Ö DC 5 V/10 mA min
A +24 V
E
A 0 V
E 0 V
Netzeinspeisung (NE)
Klemmen vor-
max. Querschnitt
handen in
2
1,5 mm
2
1,5 mm E/R, UE, ÜW
2
1,5 mm
2
1,5 mm
2
1,5 mm E/R, UE
2
1,5 mm
2
1,5 mm
E/R
2
1,5 mm
2
1,5 mm
2
1,5 mm E/R, UE
2
1,5 mm
PW
2
1,5 mm
NE/3-15
3)
NE
