07.94
nein
Hochlaufgeberschnellstop
KL81 aufheben.
Drehzahlsollwert leicht erhöhen. Bei Störmeldung
F–11 ist der Drehzahlistwert gestört oder der Motor nicht
richtig angeschlossen. Schwingt der Motor, dann ist entwe-
der die Phasenfolge am Motor falsch oder Pendeln vorge-
wählt.
 Siemens AG 2000 All Rights reserved
SIMODRIVE 611 analog Inbetriebnahmeanleitung (IAA) – Ausgabe 10.00

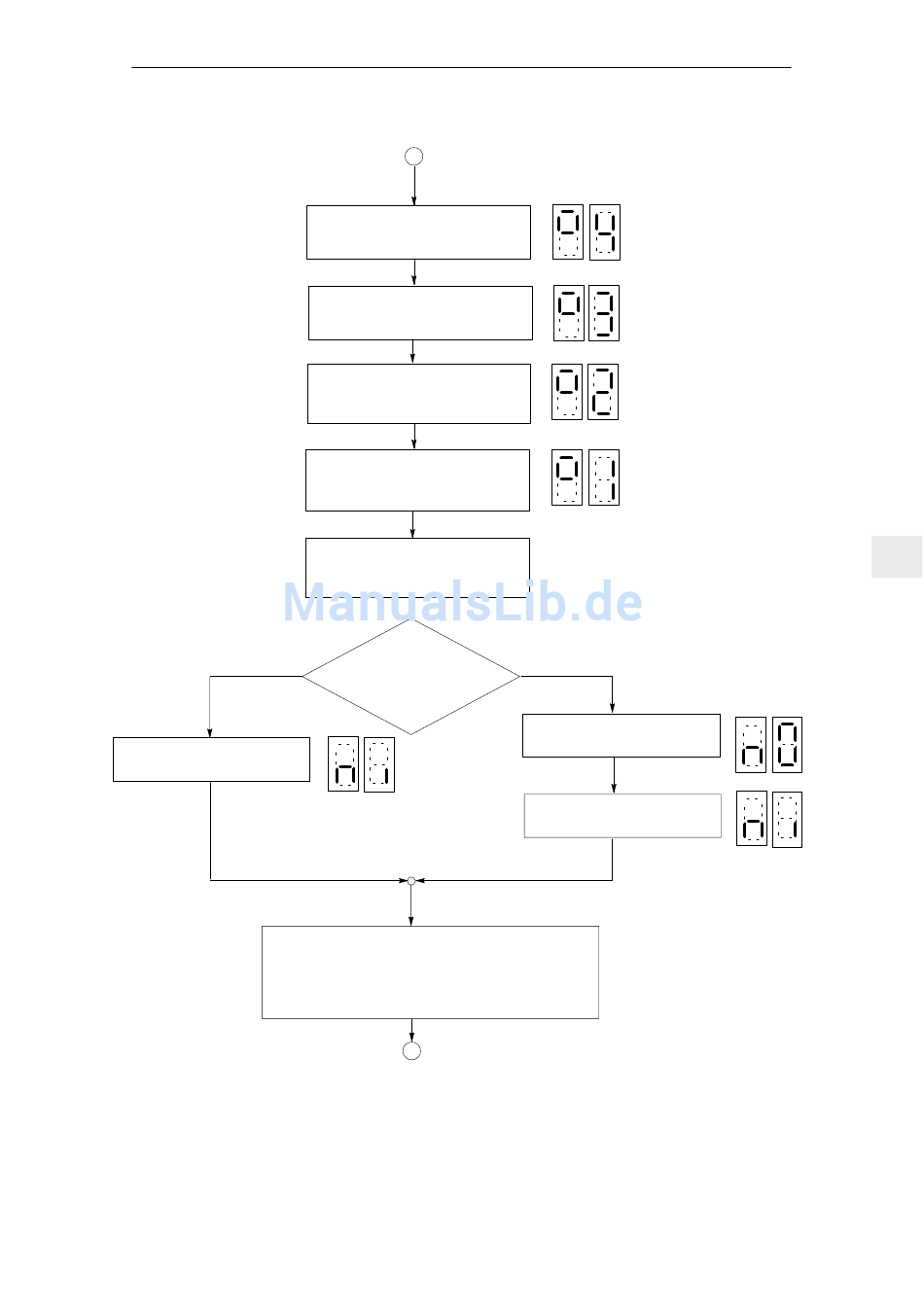

6.1 Flußdiagramm für Kurzinbetriebnahme
4
Alle Freigaben an NE– und
HSA–Modulen sind abgeschaltet.
Alle Freigaben am NE–Modul
an Freigabespannung legen.
Achsspezifische Impulsfreigabe
KL663 am HSA–Modul an Freigabe-
spannung legen.
Reglerfreigabe
KL65 am HSA–Modul an Freigabe-
spannung legen.
Drehzahlsollwert an KL56
und KL14 anschließen und auf 0 V
einstellen (Anzeige an P–001).
Ist die
Klemmenfkt. 16
(Sollwertfreigabe) angewählt
und nicht einge–
schaltet.
5
Hauptspindelmodule (HS)
Zustand der beiden mittleren Stellen
der Betriebsanzeige "P–000" (siehe
Kap. 2.2.1)
ja
Hochlaufgeberschnellstop
KL81 aufheben.
Sollwertfreigabe über
Wahlklemme freigeben
HS
