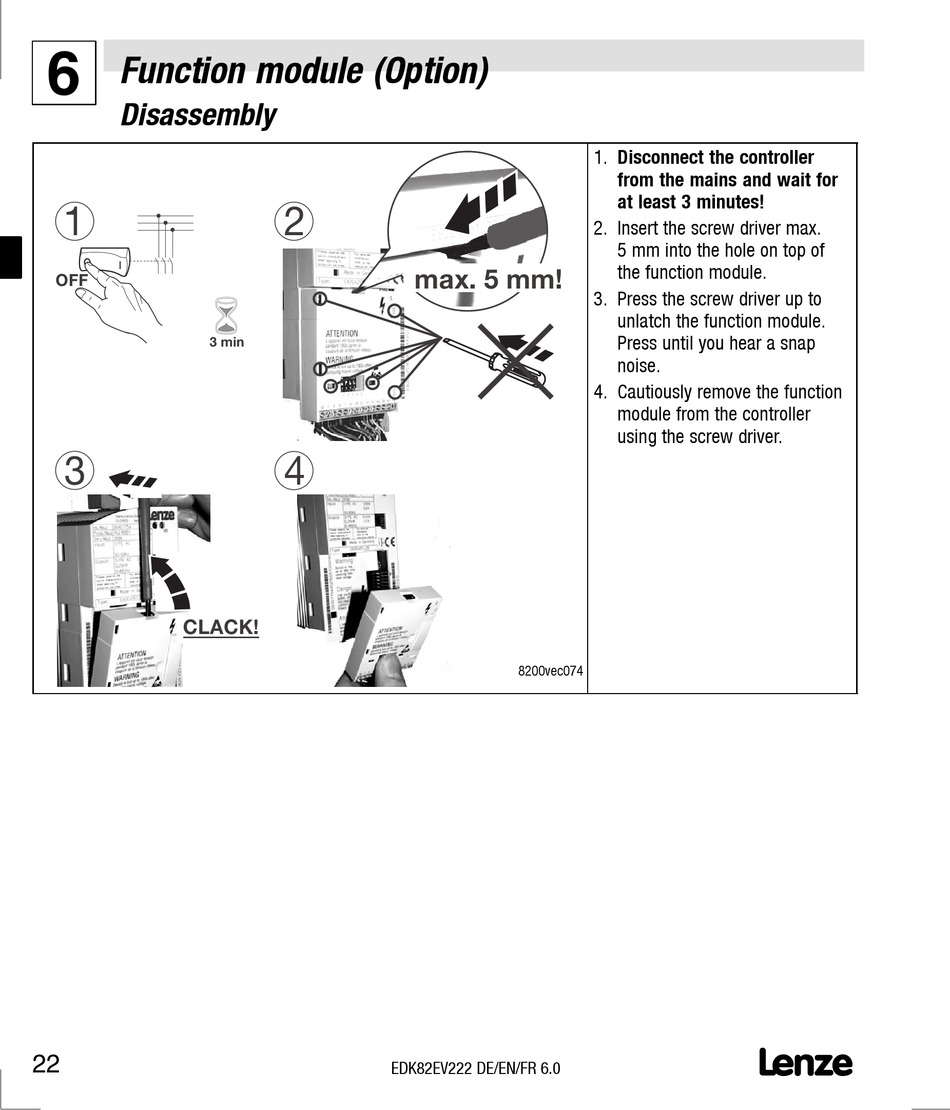

Function module (Option)
6
Disassembly
1
OFF
3 min
3
CLACK!
22
2
max. 5 mm!
4
EDK82EV222 DE/EN/FR 6.0
1. Disconnect the controller
from the mains and wait for
at least 3 minutes!
2. Insert the screw driver max.
5 mm into the hole on top of
the function module.
3. Press the screw driver up to
unlatch the function module.
Press until you hear a snap
noise.
4. Cautiously remove the function
module from the controller
using the screw driver.
8200vec074
