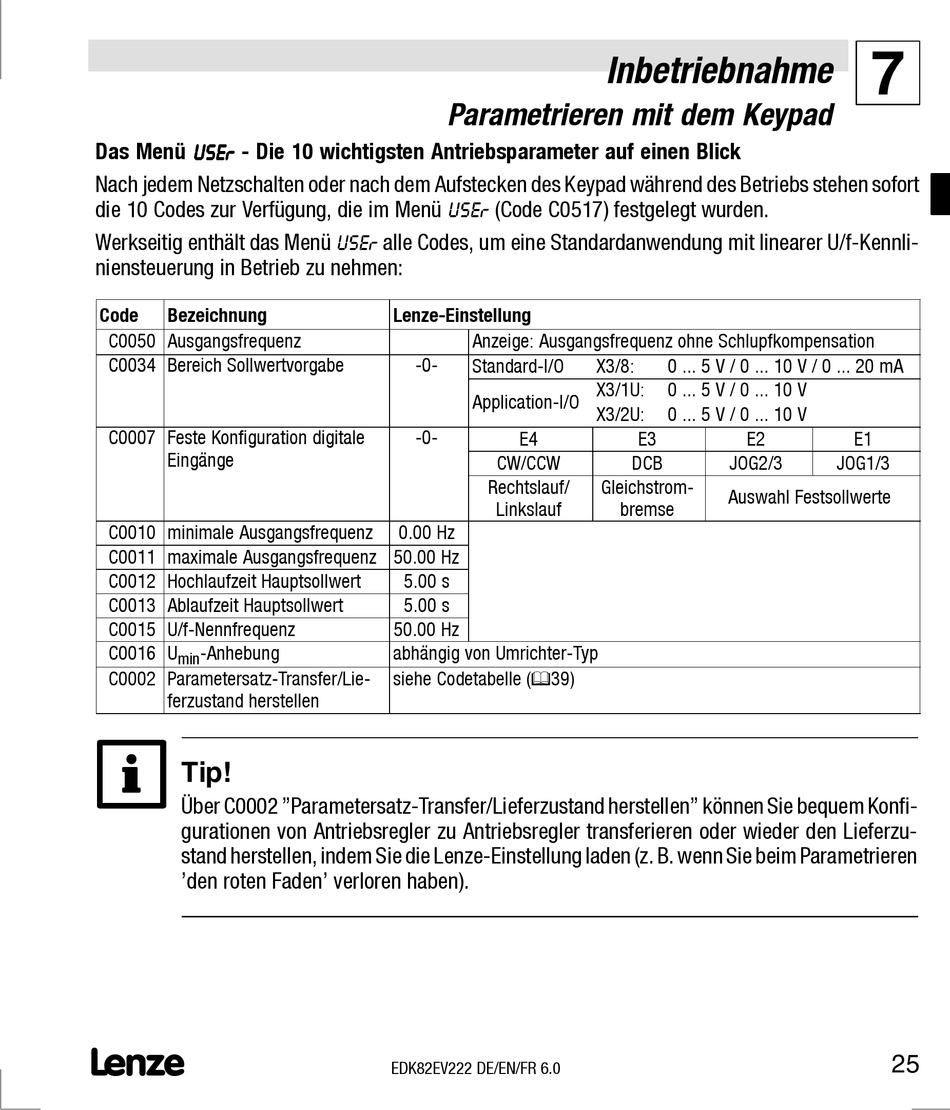

Das Menü U U U U s s s s e e e e r r r r - Die 10 wichtigsten Antriebsparameter auf einen Blick
Nach jedem Netzschalten oder nach dem Aufstecken des Keypad während des Betriebs stehen sofort
die 10 Codes zur Verfügung, die im Menü User (Code C0517) festgelegt wurden.
Werkseitig enthält das Menü User alle Codes, um eine Standardanwendung mit linearer U/f-Kennli-
niensteuerung in Betrieb zu nehmen:
Code Bezeichnung
C0050 Ausgangsfrequenz
C0034 Bereich Sollwertvorgabe C0034 Bereich Sollwertvorgabe
C0007 Feste Konfiguration digitale C0007 Feste Konfiguration digitale
Eingänge Eingänge
C0010 minimale Ausgangsfrequenz
C0011 maximale Ausgangsfrequenz 50.00 Hz
C0012 Hochlaufzeit Hauptsollwert
C0013 Ablaufzeit Hauptsollwert
C0015 U/f-Nennfrequenz
C0016 U -Anhebung
min
C0002 Parametersatz-Transfer/Lie-
ferzustand herstellen
Tip!
Über C0002 "Parametersatz-Transfer/Lieferzustand herstellen" können Sie bequem Konfi-
gurationen von Antriebsregler zu Antriebsregler transferieren oder wieder den Lieferzu-
stand herstellen, indem Sie die Lenze-Einstellung laden (z. B. wenn Sie beim Parametrieren
'den roten Faden' verloren haben).
L
Parametrieren mit dem Keypad
Lenze-Einstellung
Anzeige: Ausgangsfrequenz ohne Schlupfkompensation
-0- 0
Standard-I/O
Application-I/O
-0- 0
E4
CW/CCW
Rechtslauf/
Linkslauf
0.00 Hz
5.00 s
5.00 s
50.00 Hz
abhängig von Umrichter-Typ
siehe Codetabelle ( ¶ 39)
EDK82EV222 DE/EN/FR 6.0
Inbetriebnahme
X3/8: 0 ... 5 V / 0 ... 10 V / 0 ... 20 mA
X3/1U: 0 ... 5 V / 0 ... 10 V
X3/2U: 0 ... 5 V / 0 ... 10 V
E3 E2
DCB JOG2/3
Gleichstrom-
Auswahl Festsollwerte
bremse
7
E1
JOG1/3
