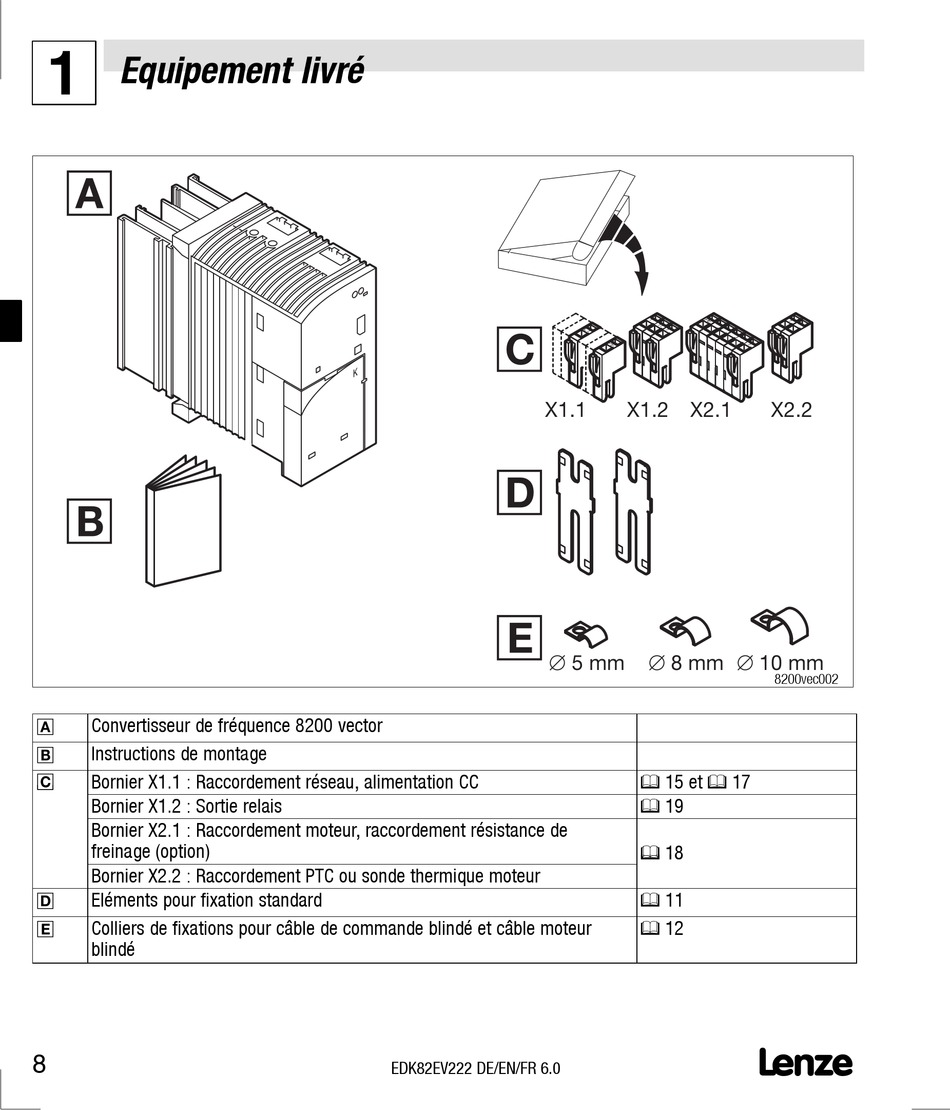

Equipement livré
1
0
1
0
Convertisseur de fréquence 8200 vector
1 Instructions de montage
2 2
Bornier X1.1 : Raccordement réseau, alimentation CC
Bornier X1.2 : Sortie relais
Bornier X2.1 : Raccordement moteur, raccordement résistance de
freinage (option)
Bornier X2.2 : Raccordement PTC ou sonde thermique moteur
3
Eléments pour fixation standard
4
Colliers de fixations pour câble de commande blindé et câble moteur
blindé
8
2
X1.1
3
4
Æ 5 mm
EDK82EV222 DE/EN/FR 6.0
X1.2 X2.1 X2.2
Æ 8 mm Æ 10 mm
8200vec002
¶ 15 et ¶ 17
¶ 19
¶ 18 ¶ 18
¶ 11
¶ 12
