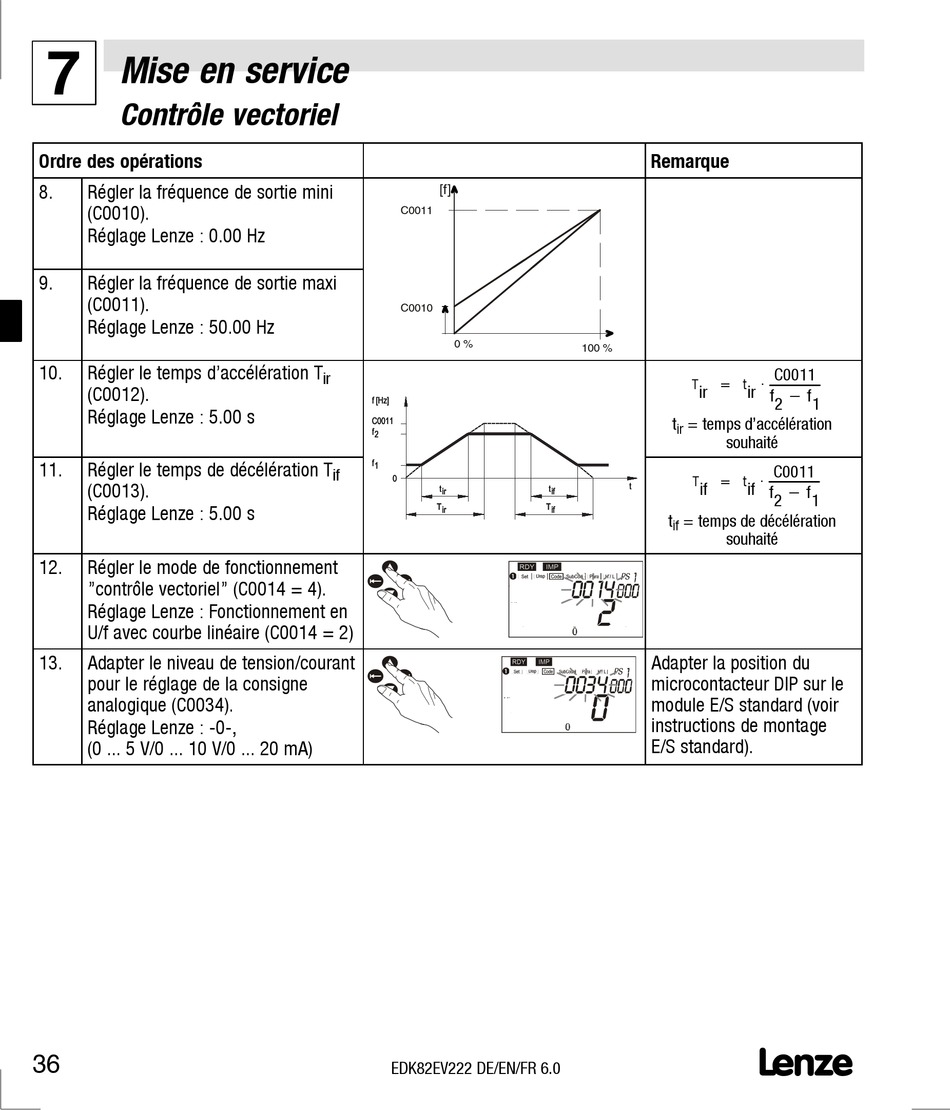

Mise en service
7
Contrôle vectoriel
Ordre des opérations
8. Régler la fréquence de sortie mini
(C0010).
Réglage Lenze : 0.00 Hz
9. Régler la fréquence de sortie maxi
(C0011).
Réglage Lenze : 50.00 Hz
10. Régler le temps d'accélération T
( (C0012). )
Réglage Lenze : 5.00 s Ré l L 5 00
11. Régler le temps de décélération T
( (C0013). )
Réglage Lenze : 5.00 s Ré l L 5 00
12. Régler le mode de fonctionnement
"contrôle vectoriel" (C0014 = 4).
Réglage Lenze : Fonctionnement en
U/f avec courbe linéaire (C0014 = 2)
13. Adapter le niveau de tension/courant
pour le réglage de la consigne
analogique (C0034).
Réglage Lenze : -0-,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
36
[f]
C0011
C0010
0 %
ir
if
z
w x
y
z
w x
Œ
‚ m n o
y
EDK82EV222 DE/EN/FR 6.0
Remarque
100 %
t
ir
t
if
d c b e a
Πjgfkih PS
‚ mno
p
q r
Hi
Hz
Lo
Adapter la position du
d c b e a
j g f k i h PS
microcontacteur DIP sur le
p
q r
module E/S standard (voir
Hi
Hz
Lo
instructions de montage
E/S standard).
C0011
T = t
⋅
ir ir
f 2 − f 1
= temps d'accélération
souhaité
C0011
T = t
⋅
if if
f 2 − f 1
= temps de décélération
souhaité
