E82EV551K4B
E82EV751K4B
E82EV152K4B
E82EV222K4B

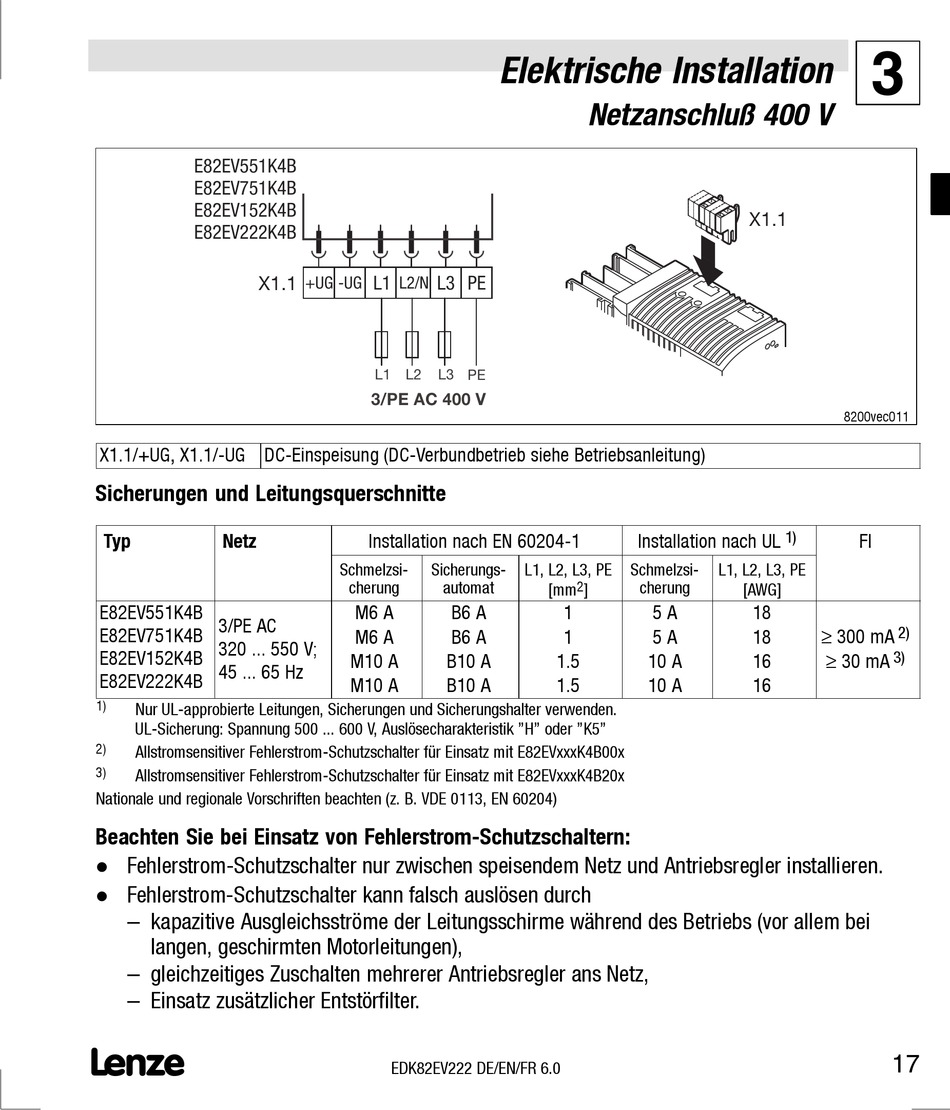

X1.1/+UG, X1.1/-UG DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung)
Sicherungen und Leitungsquerschnitte
Typ Typ
E82EV551K4B
E82EV751K4B
E82EV152K4B
E82EV222K4B
1)
Nur UL-approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL-Sicherung: Spannung 500 ... 600 V, Auslösecharakteristik "H" oder "K5"
2)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK4B00x
3)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK4B20x
Nationale und regionale Vorschriften beachten (z. B. VDE 0113, EN 60204)
Beachten Sie bei Einsatz von Fehlerstrom-Schutzschaltern:
Fehlerstrom-Schutzschalter nur zwischen speisendem Netz und Antriebsregler installieren.
l
Fehlerstrom-Schutzschalter kann falsch auslösen durch
l
– kapazitive Ausgleichsströme der Leitungsschirme während des Betriebs (vor allem bei
langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz,
– Einsatz zusätzlicher Entstörfilter.
L
X1.1 L1
+UG -UG
L1 L2
3/PE AC 400 V
Netz Netz Installation nach EN 60204-1
Schmelzsi-
cherung
M6 A
3/PE AC
M6 A
320 ... 550 V;
M10 A
45 ... 65 Hz
M10 A
