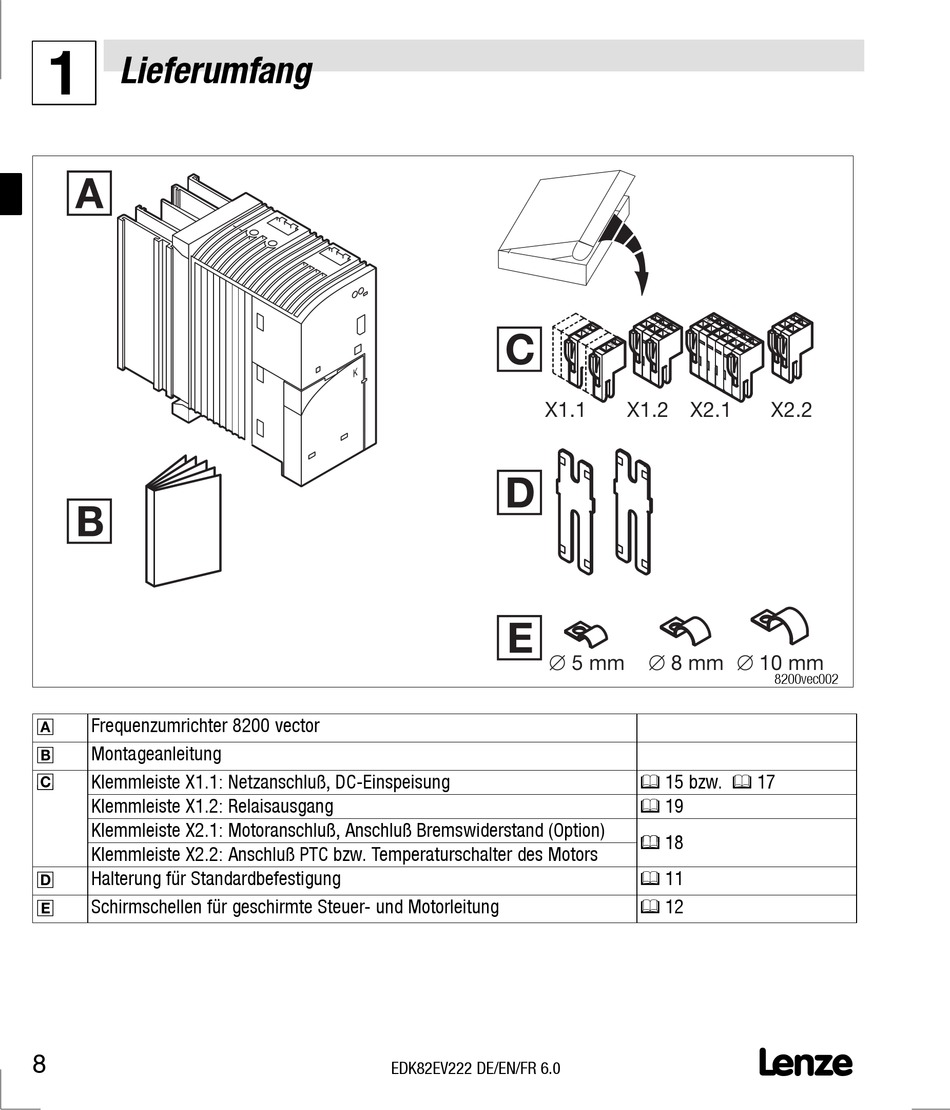

Lieferumfang

1
0
1
0
Frequenzumrichter 8200 vector
1 Montageanleitung
2 2
Klemmleiste X1.1: Netzanschluß, DC-Einspeisung
Klemmleiste X1.2: Relaisausgang
Klemmleiste X2.1: Motoranschluß, Anschluß Bremswiderstand (Option)
Klemmleiste X2.2: Anschluß PTC bzw. Temperaturschalter des Motors
3
Halterung für Standardbefestigung
4
Schirmschellen für geschirmte Steuer- und Motorleitung
8
2
X1.1
3
4
Æ 5 mm
EDK82EV222 DE/EN/FR 6.0
X1.2 X2.1 X2.2
Æ 8 mm Æ 10 mm
8200vec002
¶ 15 bzw. ¶ 17
¶ 19
¶ 18 ¶ 18
¶ 11
¶ 12
L
