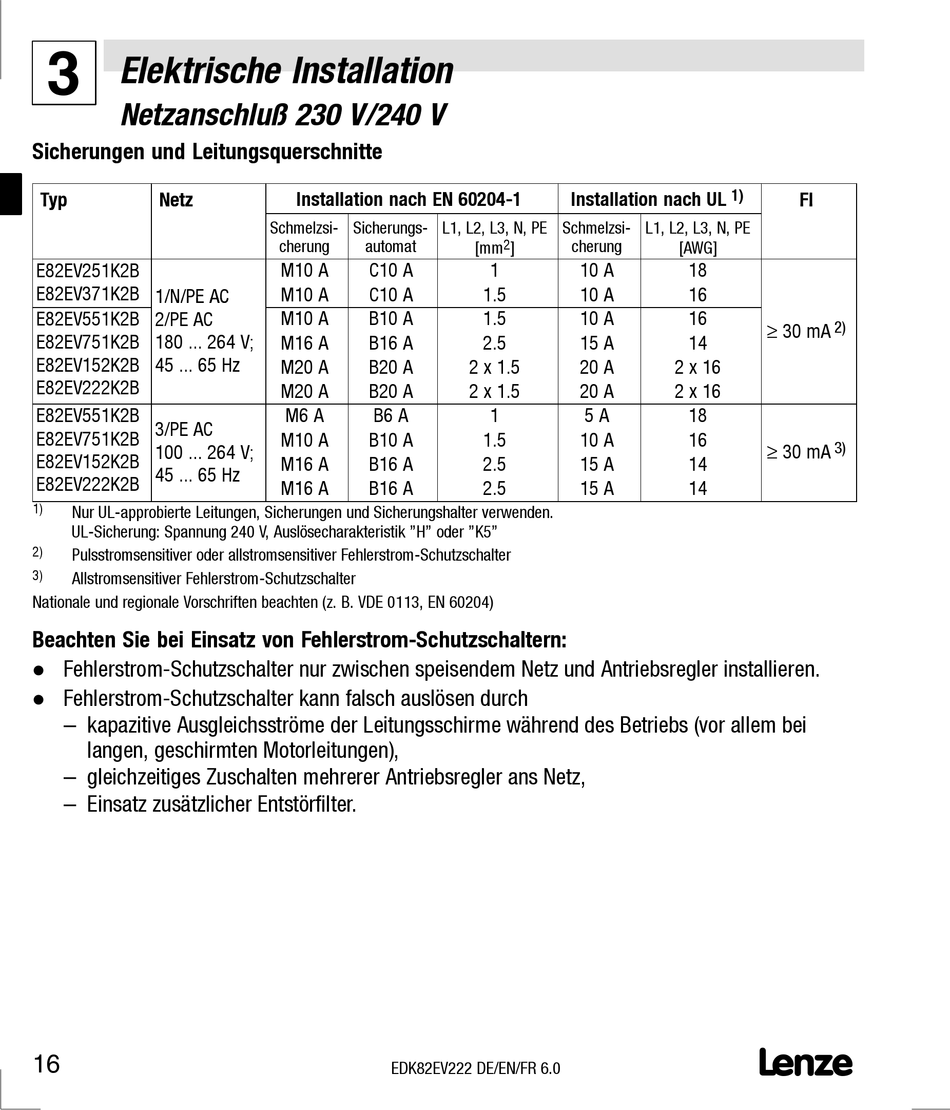

Elektrische Installation
3
Netzanschluß 230 V/240 V

Sicherungen und Leitungsquerschnitte

Typ Typ Netz Netz
E82EV251K2B
E82EV371K2B 1/N/PE AC
1/N/PE AC
E82EV551K2B 2/PE AC
E82EV751K2B 180 ... 264 V;
E82EV152K2B 45 ... 65 Hz
E82EV222K2B
E82EV551K2B
3/PE AC
E82EV751K2B
100 ... 264 V;
E82EV152K2B
45 ... 65 Hz
E82EV222K2B
1)
Nur UL-approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL-Sicherung: Spannung 240 V, Auslösecharakteristik "H" oder "K5"
2)
Pulsstromsensitiver oder allstromsensitiver Fehlerstrom-Schutzschalter
3)
Allstromsensitiver Fehlerstrom-Schutzschalter
Nationale und regionale Vorschriften beachten (z. B. VDE 0113, EN 60204)

Beachten Sie bei Einsatz von Fehlerstrom-Schutzschaltern:

Fehlerstrom-Schutzschalter nur zwischen speisendem Netz und Antriebsregler installieren.
l
Fehlerstrom-Schutzschalter kann falsch auslösen durch
l
– kapazitive Ausgleichsströme der Leitungsschirme während des Betriebs (vor allem bei
langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz,
– Einsatz zusätzlicher Entstörfilter.
16
Installation nach EN 60204-1
Schmelzsi- Sicherungs- L1, L2, L3, N, PE
cherung automat
M10 A C10 A
M10 A C10 A
M10 A B10 A
M16 A B16 A
M20 A B20 A
M20 A B20 A
M6 A B6 A
M10 A B10 A
M16 A B16 A
M16 A B16 A
EDK82EV222 DE/EN/FR 6.0
Installation nach UL
Schmelzsi- L1, L2, L3, N, PE
2 cherung
[mm ]
1 10 A
1.5 10 A
1.5 10 A
2.5 15 A
2 x 1.5 20 A
2 x 1.5 20 A
1 5 A
1.5 10 A
2.5 15 A
2.5 15 A
1)
FI FI
[AWG]
18
16
16
2)
≥ 30 mA
14
2 x 16
2 x 16
18
16
3)
≥ 30 mA
14
14
