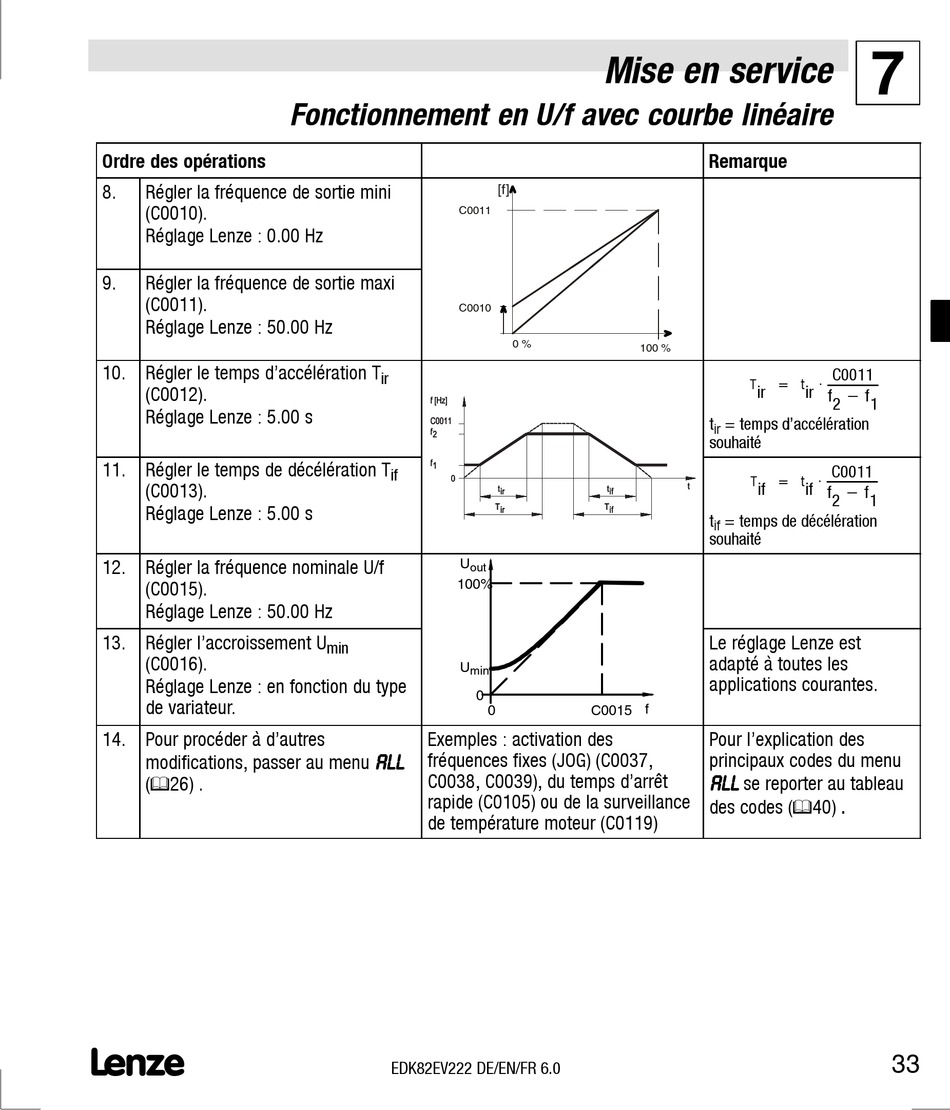

Lenze 8200 vector Montageanleitung Seite 163

Show/Hide Bookmarks
Ordre des opérations
8. Régler la fréquence de sortie mini
(C0010).
Réglage Lenze : 0.00 Hz
9. Régler la fréquence de sortie maxi
(C0011).
Réglage Lenze : 50.00 Hz
10. Régler le temps d'accélération T
( (C0012). )
Réglage Lenze : 5.00 s Ré l L
11. Régler le temps de décélération T
( (C0013). )
Ré l Réglage Lenze : 5.00 s L
12. Régler la fréquence nominale U/f
(C0015).
Réglage Lenze : 50.00 Hz
13. Régler l'accroissement U
(C0016).
Réglage Lenze : en fonction du type
de variateur.
14. Pour procéder à d'autres
modifications, passer au menu
( ¶ 26) .
L
Fonctionnement en U/f avec courbe linéaire
ir
5 00
if
5 00
min
Exemples : activation des
fréquences fixes (JOG) (C0037,
A A A A L L L L L L L L
C0038, C0039), du temps d'arrêt
rapide (C0105) ou de la surveillance
de température moteur (C0119)
EDK82EV222 DE/EN/FR 6.0
Mise en service
[f]
C0011
C0010
0 %
U
out
100%
U
min
0
0 C0015
Remarque
100 %
T = t
⋅
ir ir
t = temps d'accélération
ir
souhaité
T = t
⋅
if if
t = temps de décélération
if
souhaité
Le réglage Lenze est
adapté à toutes les
applications courantes.
f
Pour l'explication des
principaux codes du menu
A A A A L L L L L L L L
se reporter au tableau
des codes ( ¶ 40)
7
C0011
f 2 − f 1
C0011
f 2 − f 1
.
33
