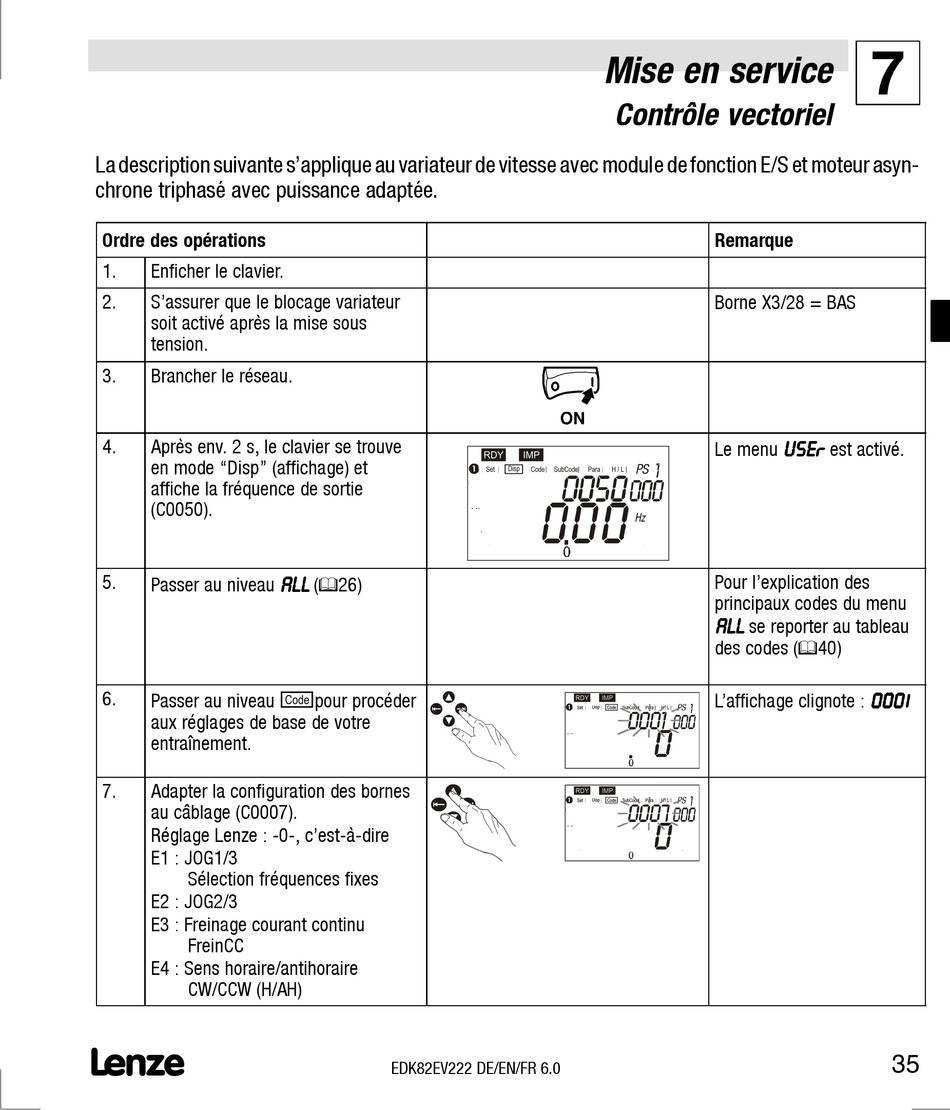

La description suivante s'applique au variateur de vitesse avec module de fonction E/S et moteur asyn-
chrone triphasé avec puissance adaptée.
Ordre des opérations
1. Enficher le clavier.
2. S'assurer que le blocage variateur
soit activé après la mise sous
tension.
3. Brancher le réseau.
4. Après env. 2 s, le clavier se trouve
en mode "Disp" (affichage) et
affiche la fréquence de sortie
(C0050).
5.
Passer au niveau
6.
Passer au niveau
aux réglages de base de votre
entraînement.
7. Adapter la configuration des bornes
au câblage (C0007).
Réglage Lenze : -0-, c'est-à-dire
E1 : JOG1/3
Sélection fréquences fixes
E2 : JOG2/3
E3 : Freinage courant continu
FreinCC
E4 : Sens horaire/antihoraire
CW/CCW (H/AH)
L
A A A A L L L L L L L L ( ¶ 26)
f
z
pour procéder
w x
y
z
w x
y
