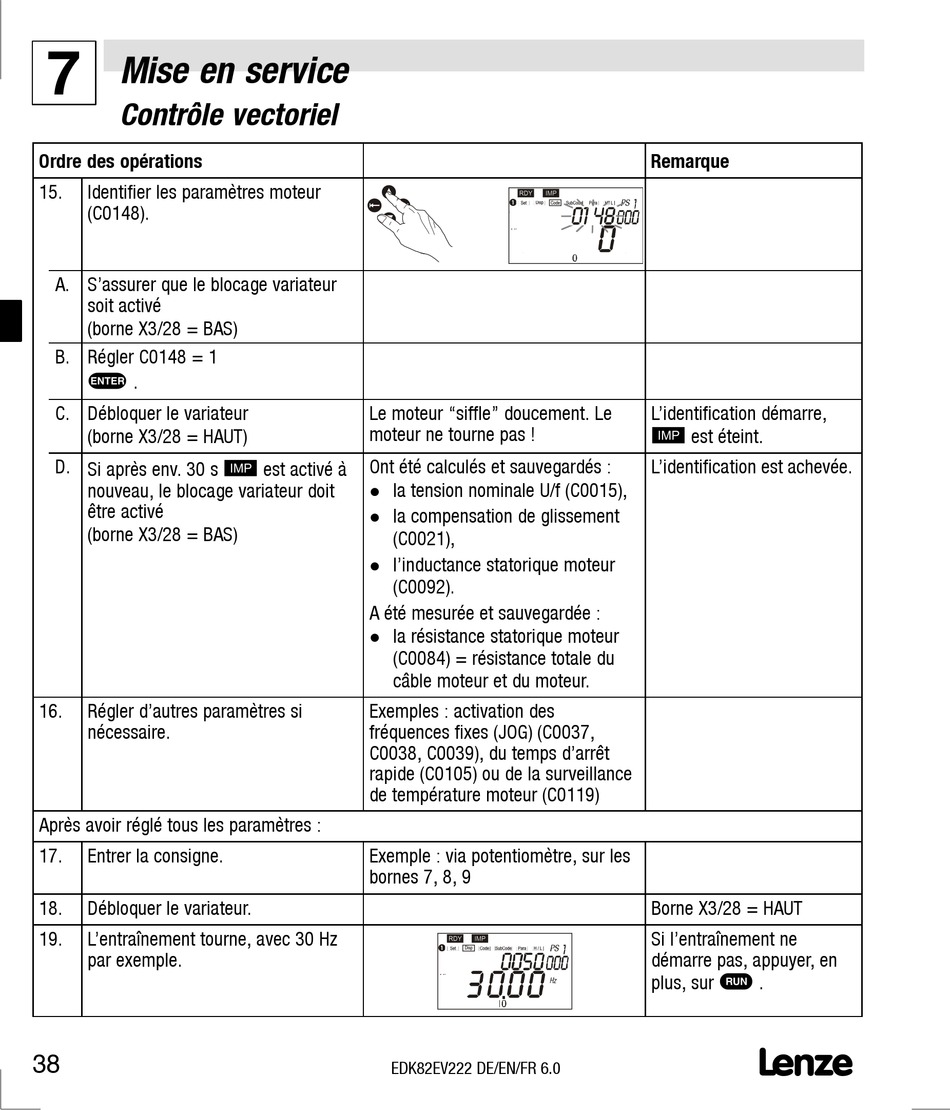

Mise en service
7
Contrôle vectoriel
Ordre des opérations
15. Identifier les paramètres moteur
(C0148).
A. S'assurer que le blocage variateur
soit activé
(borne X3/28 = BAS)
B. Régler C0148 = 1
v
.
C. Débloquer le variateur
(borne X3/28 = HAUT)
D. Si après env. 30 s
nouveau, le blocage variateur doit
être activé
(borne X3/28 = BAS)
16. Régler d'autres paramètres si
nécessaire.
Après avoir réglé tous les paramètres :
17. Entrer la consigne.
18. Débloquer le variateur.
19. L'entraînement tourne, avec 30 Hz
par exemple.
38
z
w x
y
Le moteur "siffle" doucement. Le
moteur ne tourne pas !
c
Ont été calculés et sauvegardés :
est activé à
la tension nominale U/f (C0015),
l
la compensation de glissement
l
(C0021),
l'inductance statorique moteur
l
(C0092).
A été mesurée et sauvegardée :
la résistance statorique moteur
l
(C0084) = résistance totale du
câble moteur et du moteur.
Exemples : activation des
fréquences fixes (JOG) (C0037,
C0038, C0039), du temps d'arrêt
rapide (C0105) ou de la surveillance
de température moteur (C0119)
Exemple : via potentiomètre, sur les
bornes 7, 8, 9
EDK82EV222 DE/EN/FR 6.0
d c b e
Œ
j g f k i h PS
‚ m n o
p
q r
Hi
Lo
d c b e a
Œ
j g f k i h PS
‚ m n o
p
q r
Hi
Hz
Lo
Remarque
a
Hz
L'identification démarre,
c
est éteint.
L'identification est achevée.
Borne X3/28 = HAUT
Si l'entraînement ne
démarre pas, appuyer, en
u
plus, sur .
