Conseil !
l
l

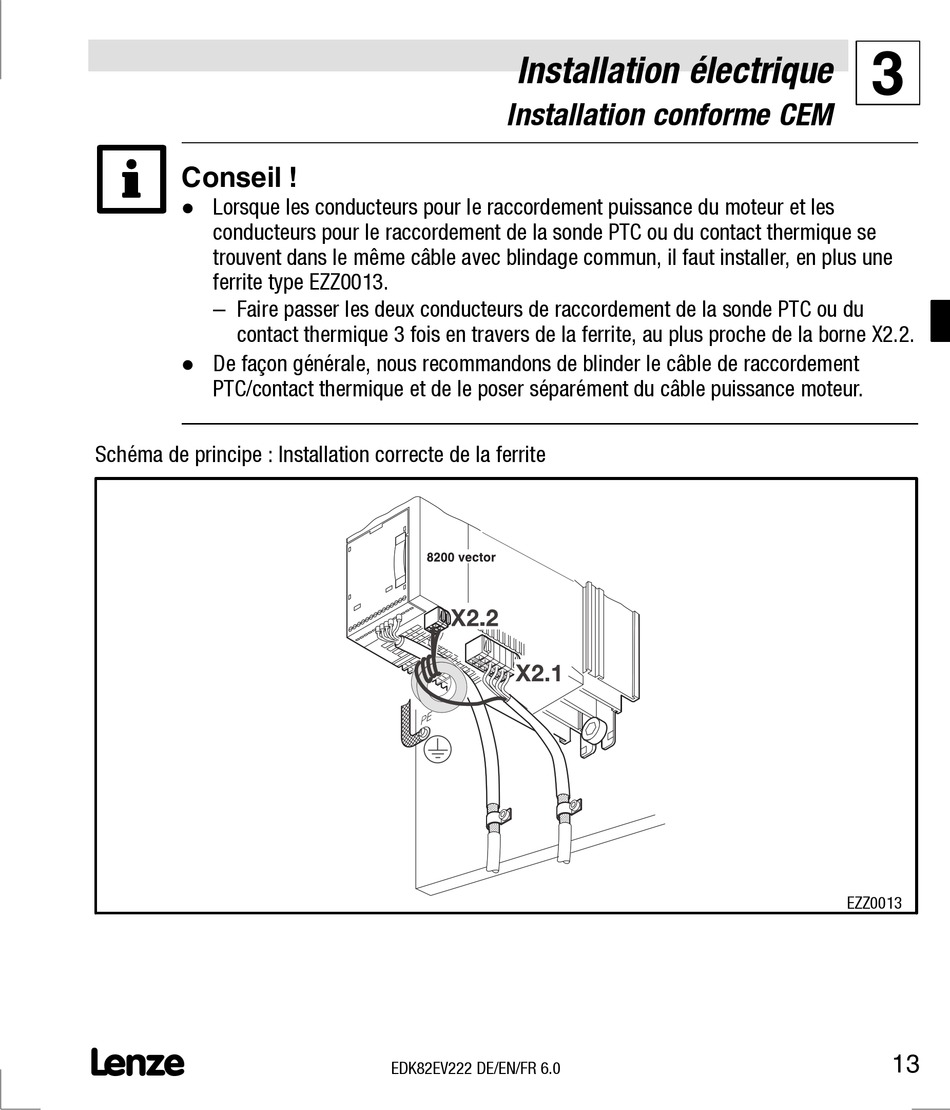

Schéma de principe : Installation correcte de la ferrite
L
Lorsque les conducteurs pour le raccordement puissance du moteur et les
conducteurs pour le raccordement de la sonde PTC ou du contact thermique se
trouvent dans le même câble avec blindage commun, il faut installer, en plus une
ferrite type EZZ0013.
– Faire passer les deux conducteurs de raccordement de la sonde PTC ou du
contact thermique 3 fois en travers de la ferrite, au plus proche de la borne X2.2.
De façon générale, nous recommandons de blinder le câble de raccordement
PTC/contact thermique et de le poser séparément du câble puissance moteur.
EDK82EV222 DE/EN/FR 6.0
Installation électrique
Installation conforme CEM
3
EZZ0013
13
