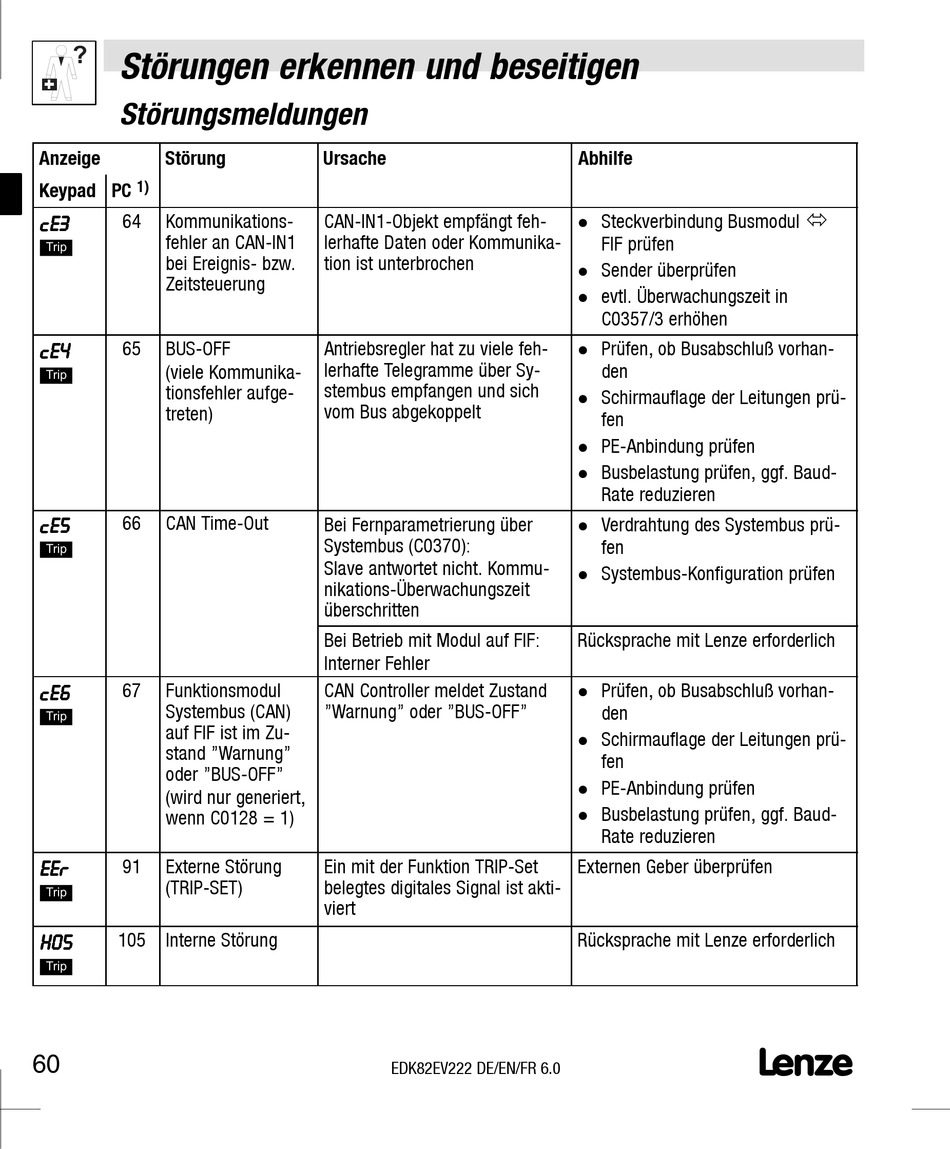

Störungen erkennen und beseitigen
?
Störungsmeldungen
Anzeige Störung
1)
Keypad PC
64 Kommunikations-
c c c c e e e e 3 3 3 3
fehler an CAN-IN1
a
bei Ereignis- bzw.
Zeitsteuerung
65 BUS-OFF
c c c c e e e e 4 4 4 4
(viele Kommunika-
a
tionsfehler aufge-
treten)
66 CAN Time-Out
c c c c e e e e 5 5 5 5
a
67 Funktionsmodul
c c c c e e e e 6 6 6 6
Systembus (CAN)
a
auf FIF ist im Zu-
stand "Warnung"
oder "BUS-OFF"
(wird nur generiert,
wenn C0128 = 1)
91 Externe Störung
E E E E E E E E r r r r
(TRIP-SET)
a
105 Interne Störung
H H H H 0 0 0 0 5 5 5 5
a
60
Ursache
CAN-IN1-Objekt empfängt feh-
lerhafte Daten oder Kommunika-
tion ist unterbrochen
Antriebsregler hat zu viele feh-
lerhafte Telegramme über Sy-
stembus empfangen und sich
vom Bus abgekoppelt
Bei Fernparametrierung über
Systembus (C0370):
Slave antwortet nicht. Kommu-
nikations-Überwachungszeit
überschritten
Bei Betrieb mit Modul auf FIF:
Interner Fehler
CAN Controller meldet Zustand
"Warnung" oder "BUS-OFF"
Ein mit der Funktion TRIP-Set
belegtes digitales Signal ist akti-
viert
EDK82EV222 DE/EN/FR 6.0
Abhilfe
Steckverbindung Busmodul
l
FIF prüfen
Sender überprüfen
l
evtl. Überwachungszeit in
l
C0357/3 erhöhen
Prüfen, ob Busabschluß vorhan-
l
den
Schirmauflage der Leitungen prü-
l
fen
PE-Anbindung prüfen
l
Busbelastung prüfen, ggf. Baud-
l
Rate reduzieren
Verdrahtung des Systembus prü-
l
fen
Systembus-Konfiguration prüfen
l
Rücksprache mit Lenze erforderlich
Prüfen, ob Busabschluß vorhan-
l
den
Schirmauflage der Leitungen prü-
l
fen
PE-Anbindung prüfen
l
Busbelastung prüfen, ggf. Baud-
l
Rate reduzieren
Externen Geber überprüfen
Rücksprache mit Lenze erforderlich
