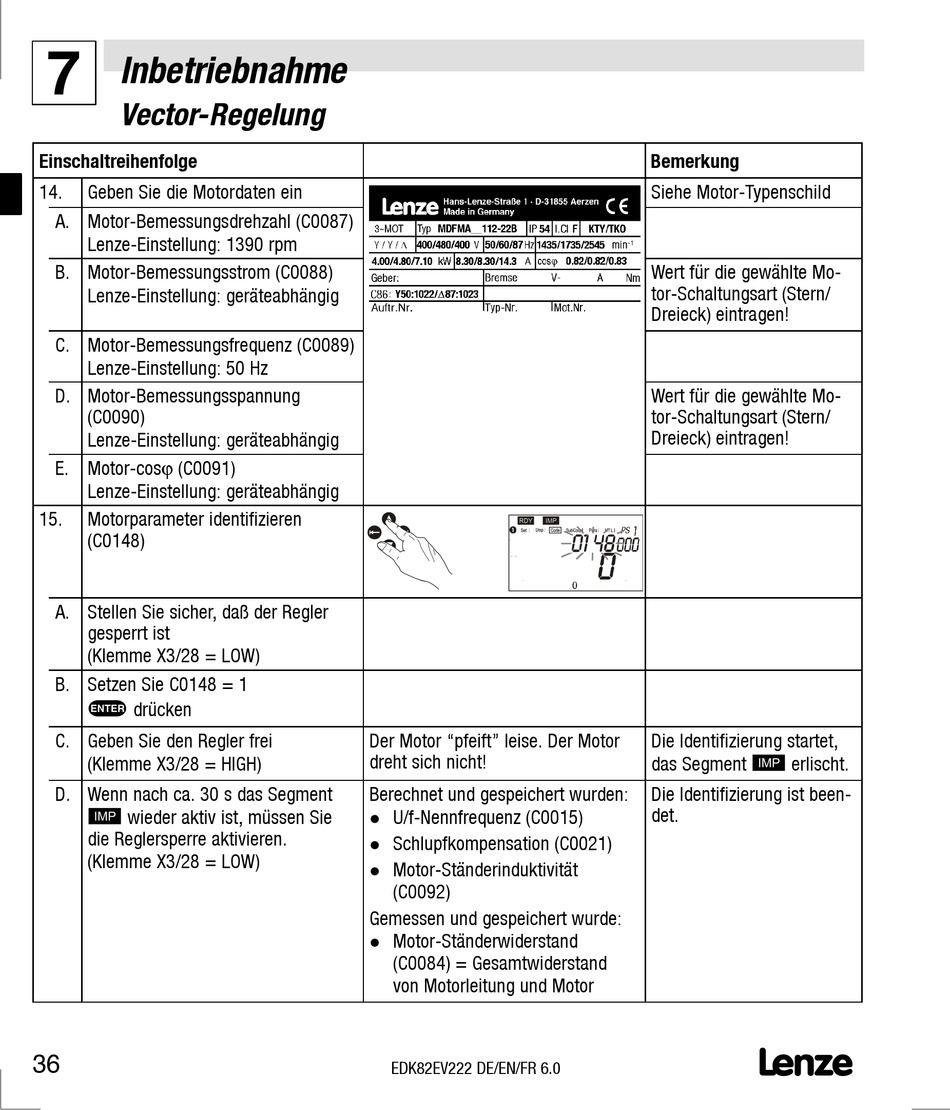

Inbetriebnahme
7
Vector-Regelung
Einschaltreihenfolge
14. Geben Sie die Motordaten ein
A. Motor-Bemessungsdrehzahl (C0087)
Lenze-Einstellung: 1390 rpm
B. Motor-Bemessungsstrom (C0088)
Lenze-Einstellung: geräteabhängig
C. Motor-Bemessungsfrequenz (C0089)
Lenze-Einstellung: 50 Hz
D. Motor-Bemessungsspannung
(C0090)
Lenze-Einstellung: geräteabhängig
E. Motor-cos ϕ (C0091)
Lenze-Einstellung: geräteabhängig
15. Motorparameter identifizieren
(C0148)
A. Stellen Sie sicher, daß der Regler
gesperrt ist
(Klemme X3/28 = LOW)
B. Setzen Sie C0148 = 1
v
drücken
C. Geben Sie den Regler frei
(Klemme X3/28 = HIGH)
D. Wenn nach ca. 30 s das Segment
c
wieder aktiv ist, müssen Sie
die Reglersperre aktivieren.
(Klemme X3/28 = LOW)
36
z
d c
w x
Πj g f k i h PS
y ‚ m n o
q r
Hi
Lo
Der Motor "pfeift" leise. Der Motor
dreht sich nicht!
Berechnet und gespeichert wurden:
U/f-Nennfrequenz (C0015)
l
Schlupfkompensation (C0021)
l
Motor-Ständerinduktivität
l
(C0092)
Gemessen und gespeichert wurde:
Motor-Ständerwiderstand
l
(C0084) = Gesamtwiderstand
von Motorleitung und Motor
EDK82EV222 DE/EN/FR 6.0
Bemerkung
Siehe Motor-Typenschild
Wert für die gewählte Mo-
tor-Schaltungsart (Stern/
Dreieck) eintragen!
Wert für die gewählte Mo-
tor-Schaltungsart (Stern/
Dreieck) eintragen!
b e a
p
Hz
Die Identifizierung startet,
das Segment
Die Identifizierung ist been-
det.
c
erlischt.
