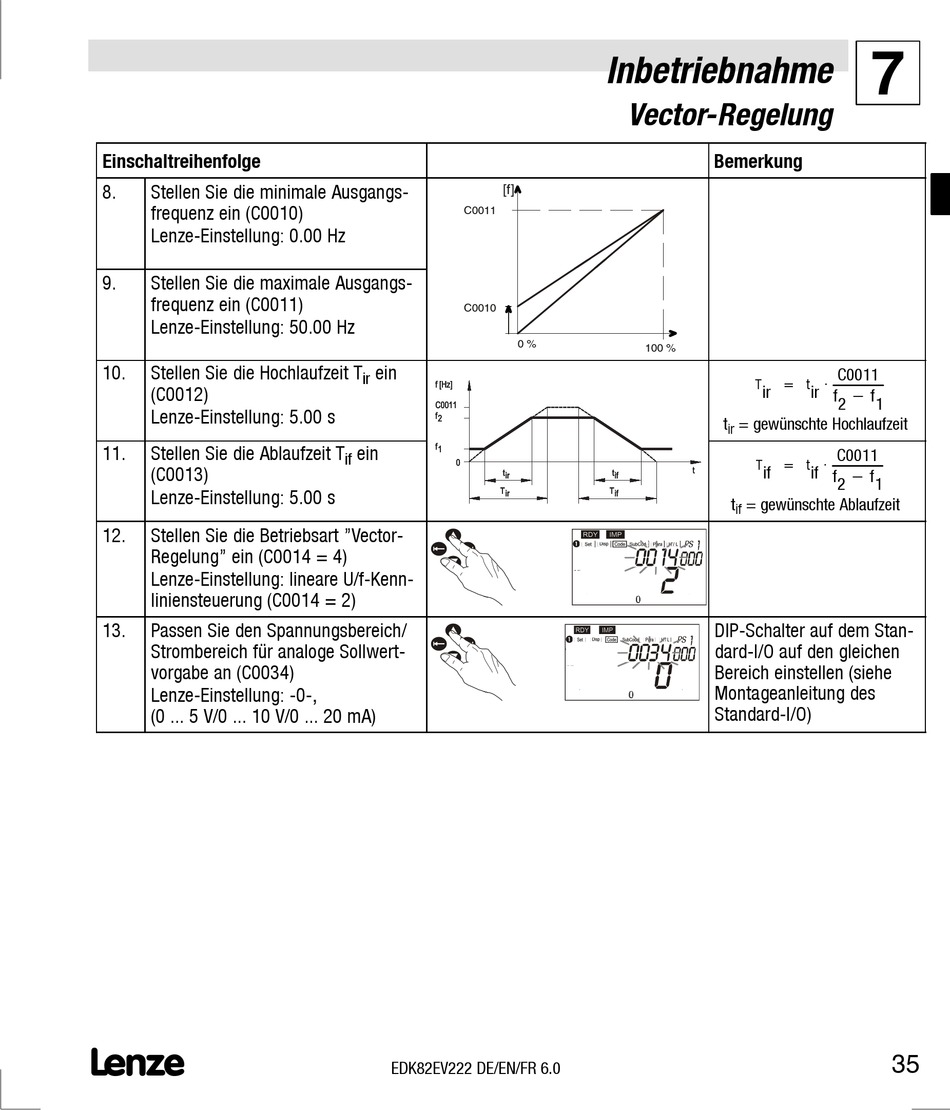

Einschaltreihenfolge
8.
Stellen Sie die minimale Ausgangs-
frequenz ein (C0010)
Lenze-Einstellung: 0.00 Hz
9.
Stellen Sie die maximale Ausgangs-
frequenz ein (C0011)
Lenze-Einstellung: 50.00 Hz
10.
Stellen Sie die Hochlaufzeit T
(C0012)
(
)
Lenze-Einstellung: 5.00 s
L
Ei t ll
11.
Stellen Sie die Ablaufzeit T
(
(C0013)
)
Lenze-Einstellung: 5.00 s
L
Ei t ll
12.
Stellen Sie die Betriebsart "Vector-
Regelung" ein (C0014 = 4)
Lenze-Einstellung: lineare U/f-Kenn-
liniensteuerung (C0014 = 2)
13.
Passen Sie den Spannungsbereich/
Strombereich für analoge Sollwert-
vorgabe an (C0034)
Lenze-Einstellung: -0-,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
L
C0011
C0010
ein
ir
5 00
ein
if
5 00
z
w x
y
z
w x
y
EDK82EV222 DE/EN/FR 6.0
Inbetriebnahme
Vector-Regelung
[f]
0 %
100 %
d
c
b
e
a
Œ
jgfkih PS
‚
mno
p
q r
Hi
Lo
d
c
b
e
a
Œ
j g f k i h PS
‚ m n o
p
q
r
Hi
Hz
Lo
Bemerkung
C0011
T
= t
⋅
ir
ir
f 2 − f 1
t
= gewünschte Hochlaufzeit
ir
C0011
T
= t
⋅
if
if
f 2 − f 1
t
= gewünschte Ablaufzeit
if
Hz
DIP-Schalter auf dem Stan-
dard-I/O auf den gleichen
Bereich einstellen (siehe
Montageanleitung des
Standard-I/O)
