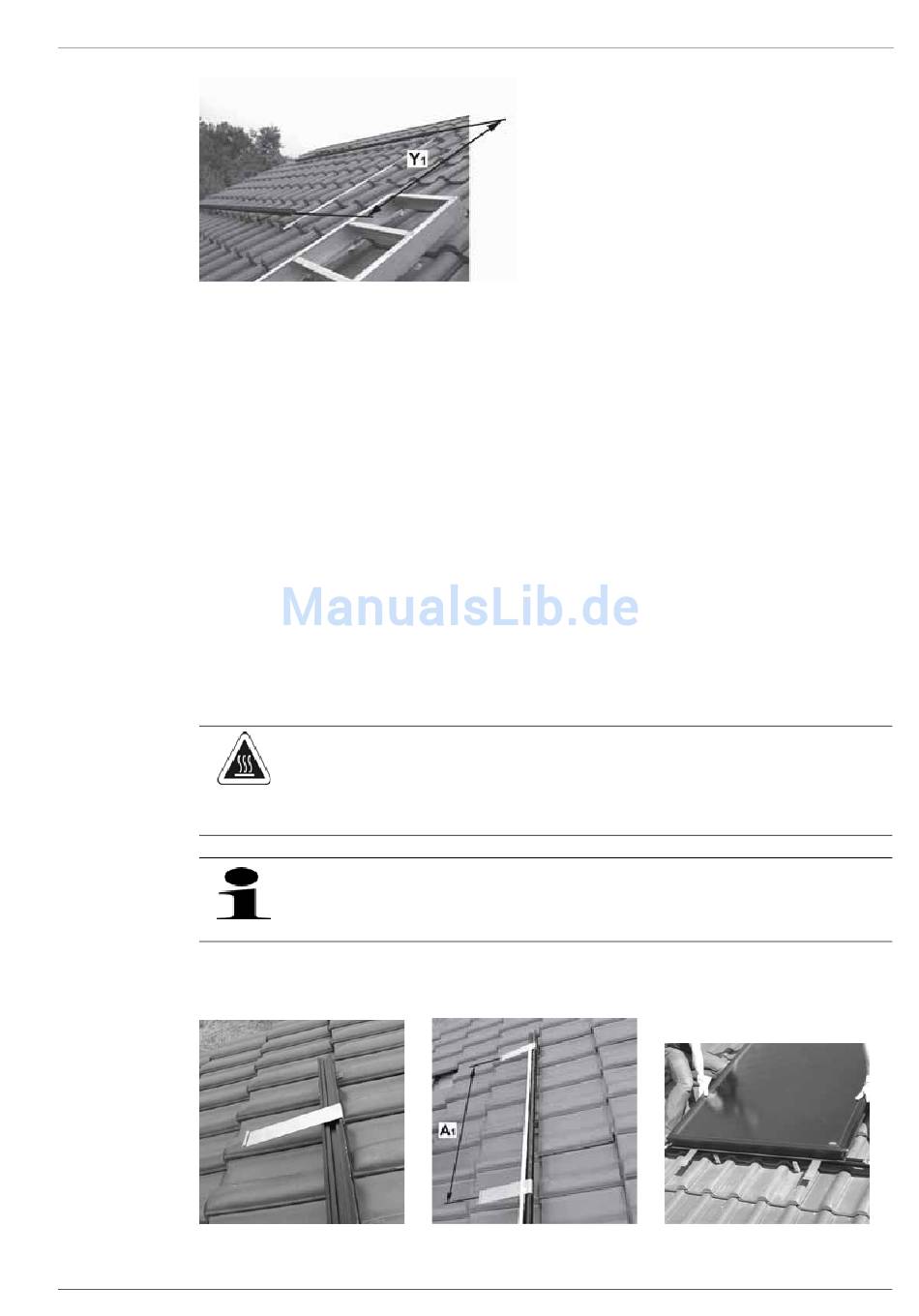

Bild 3-57 Obere Profilschienen montieren (Maß siehe Tab. 3-1)
3.4.2 Montage der Unterkonstruktion für die Flachdachmontage
Nähere Informationen sind in der Montageanleitung "ROTEX Solaris Flachdachmontage", die mit dem Montagesystem geliefert
ist, enthalten.
3.4.3 Montage der Unterkonstruktion für die Indachmontage
Nähere Informationen sind in der Montageanleitung "ROTEX Solaris Indachmontage", die mit dem Montagesystem geliefert ist,
enthalten.

3.4.4 Montage des ersten Kollektors

1. Gleitsteine (Doppelklemmblech oder Einzelklemmstein) in richtiger Reihenfolge in die Montageprofilschiene einschieben.
2. Kollektorsicherungshaken senkrecht zur Kollektorauflagefläche, im jeweils für den Kollektortyp angegebenen Abstand, in die
obere seitliche Führungsnut des untere Montageprofils eingehängen und nach unten kippen. Die Sicherungshaken lassen sich
nach dem Einhängen in seitlicher Richtung verschieben (siehe Bild 3-58 und Bild 3-59).
3. Kollektor mit Hilfe eines Krans auf die Dachfläche heben. Falls kein Kran zur Verfügung steht, den Kollektor an einem Seil
befestigt über eine an die Dachkante angelehnte Leiter aufs Dach ziehen. Je nach Montagevoraussetzungen den Kollektor
vor oder nach dem Transport auf das Dach auspacken und die Sammlerrohrschutzkappen entfernen.
4. Kollektor entsprechend Bild 3-60 über die Montageprofilschienen heben, ablegen und vorsichtig in die Sicherungshacken
einhängen.
Bild 3-58 Kollektorsicherungshaken
FA ROTEX Solaris - 08/2007
VORSICHT!
Verbrennungsgefahr durch heiße Kollekoranschlüsse und heißen Kollektorrahmen.
• Heiße Teile nicht berühren.
• Schutzhandschuhe tragen.
Den Kollektor in korrekter Ausrichtung auf das Dach transportieren (Vermeidung von Montagefehlern oder kom-
plizierten Wendemanövern). Auf dem Verpackungskarton ist die obere Kollektorseite durch einen Aufkleber
gekennzeichnet. Das auf dem Rahmenprofil angebrachte Typenschild sowie die Hülse für den Kollektortempe-
raturfühler müssen sich beim Ausrichten des Kollektors rechts oben befinden.
Bild 3-59 Kollektorsicherungshaken
montieren
Bild 3-60 Kollektor ablegen und ausrichten
positionieren
3 x Montage
27
