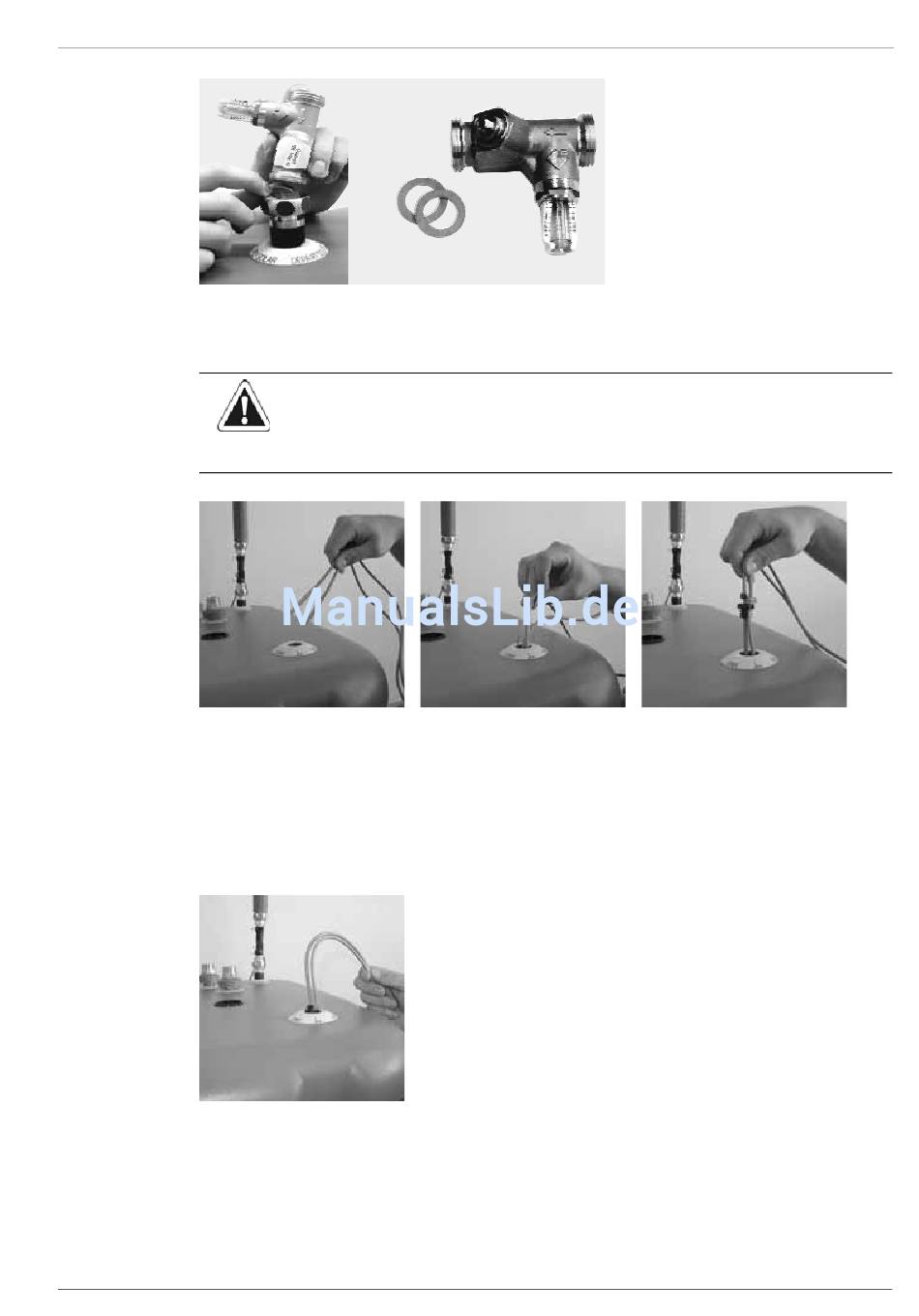

Bild 3-36 Arbeitsschritt 1 + 2
3.2.3 Montage Temperaturfühler
Bild 3-38 Arbeitsschritt 1
1. Anlegefedern an beiden Fühlern (Speicher- und Rücklauffühler sowie Speicherfühler der Kesselregelung) umbiegen und ins
Sondenrohr einführen.
2. Rücklauffühler im Sondenrohr auf ca. 130 cm Einstecktiefe (Kabelbinder) ausrichten.
3. Speicherfühler im Sondenrohr auf ca. 70 cm Einstecktiefe (Kabelbinder) ausrichten.
4. Stopfen in das Sondenrohr stecken und Kabel verlegen.
Bild 3-41 Arbeitsschritt 4
FA ROTEX Solaris RPS3 - 08/2007
Bild 3-37 Zubehör FlowGuard FLG
VORSICHT!
Der Speichertemperaturfühler der Kesselregelung darf keinesfalls tiefer als 75 cm in die Fühlertauchhülse ein-
geführt werden. Ein zu tief eingeführter Speichertemperaturfühler kann zu einer Überhitzung der Warmwasser-
zone und zum "Steckenbleiben" der Kesselregelung in der Speicherladephase führen.
Bild 3-39 Arbeitsschritt 2 + 3
3 x Montage
Bild 3-40 Arbeitsschritt 2 + 3
