Montage

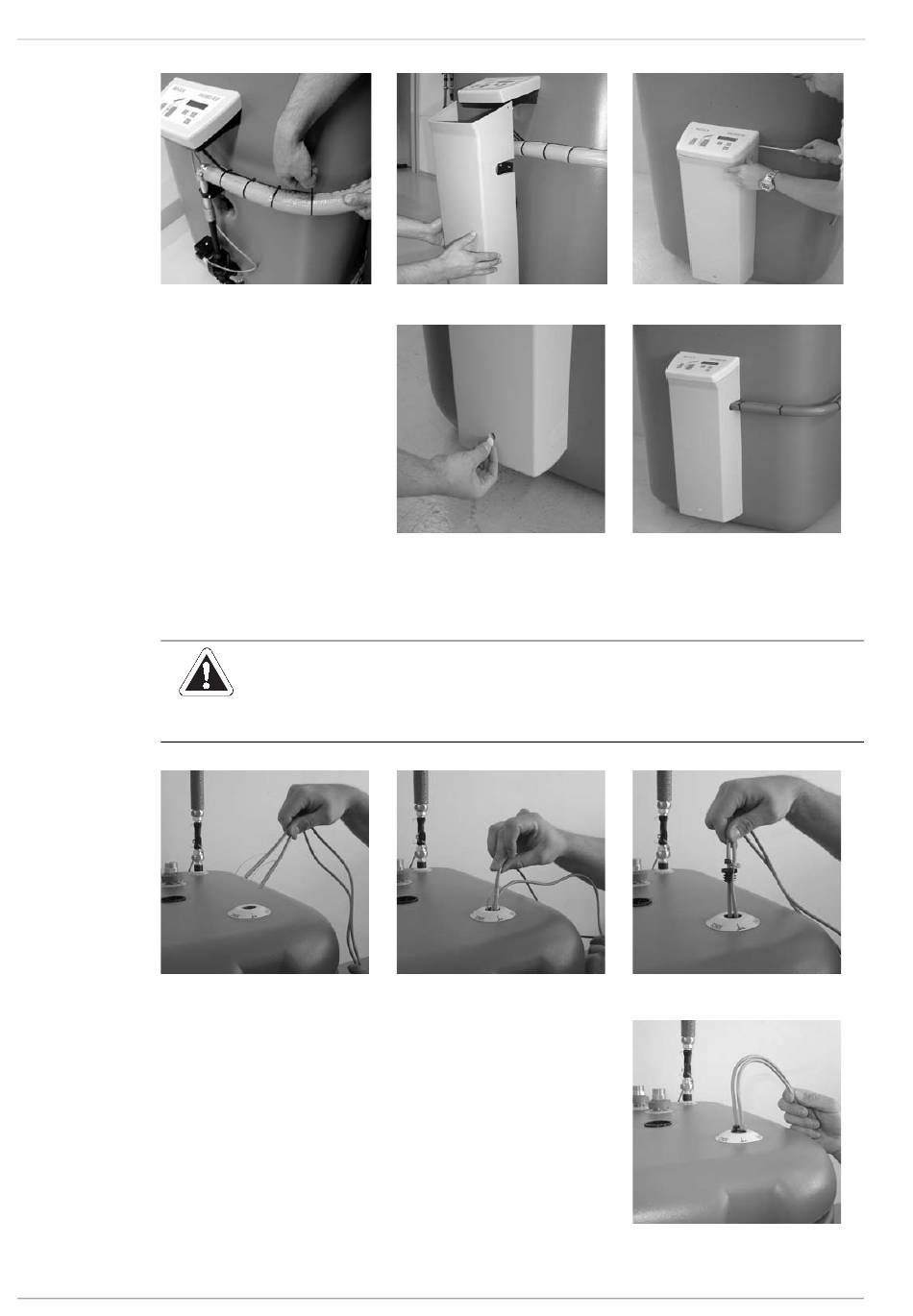

Bild 3-30 Arbeitsschritt 7
10. Gehäusefronseite mit dem
darunterliegenden
Speicheranschlusswinkel befestigen.
Dazu die selbstschneidende
Befestigungsschraube
(Lieferumfang) über die Vertiefung im
unteren Teil der Gehäusefronseite
vorsichtig einschrauben und
anschließend die Abdeckkappe
aufstecken.
3.5.3 Montage Temperaturfühler
Bild 3-35 Arbeitsschritt 1
1. Anlegefedern an beiden Fühlern (Speicher- und Rücklauffühler sowie
Speicherfühler der Kesselregelung) umbiegen und ins Sondenrohr einführen.
2. Rücklauffühler im Sondenrohr auf ca. 130 cm Einstecktiefe (Kabelbinder)
ausrichten.
3. Speicherfühler im Sondenrohr auf ca. 70 cm Einstecktiefe (Kabelbinder)
ausrichten.
4. Stopfen in das Sondenrohr stecken und Kabel verlegen.
18
Bild 3-31 Arbeitsschritt 8
Bild 3-33 Arbeitsschritt 10
VORSICHT!
Der Speichertemperaturfühler der Kesselregelung darf keinesfalls tiefer als 75 cm in die Fühlertauchhülse ein-
geführt werden. Ein zu tief eingeführter Speichertemperaturfühler kann zu einer Überhitzung der Warmwasser-
zone und zum "Steckenbleiben" der Kesselregelung in der Speicherladephase führen.
Bild 3-36 Arbeitsschritt 2 + 3
Bild 3-32 Arbeitsschritt 9
Bild 3-34 Zusammengebaute Solaris RPS3
P2
Bild 3-37 Arbeitsschritt 2 + 3
Bild 3-38 Arbeitsschritt 4
FA ROTEX Solaris RPS3 P2 - 06/2012
